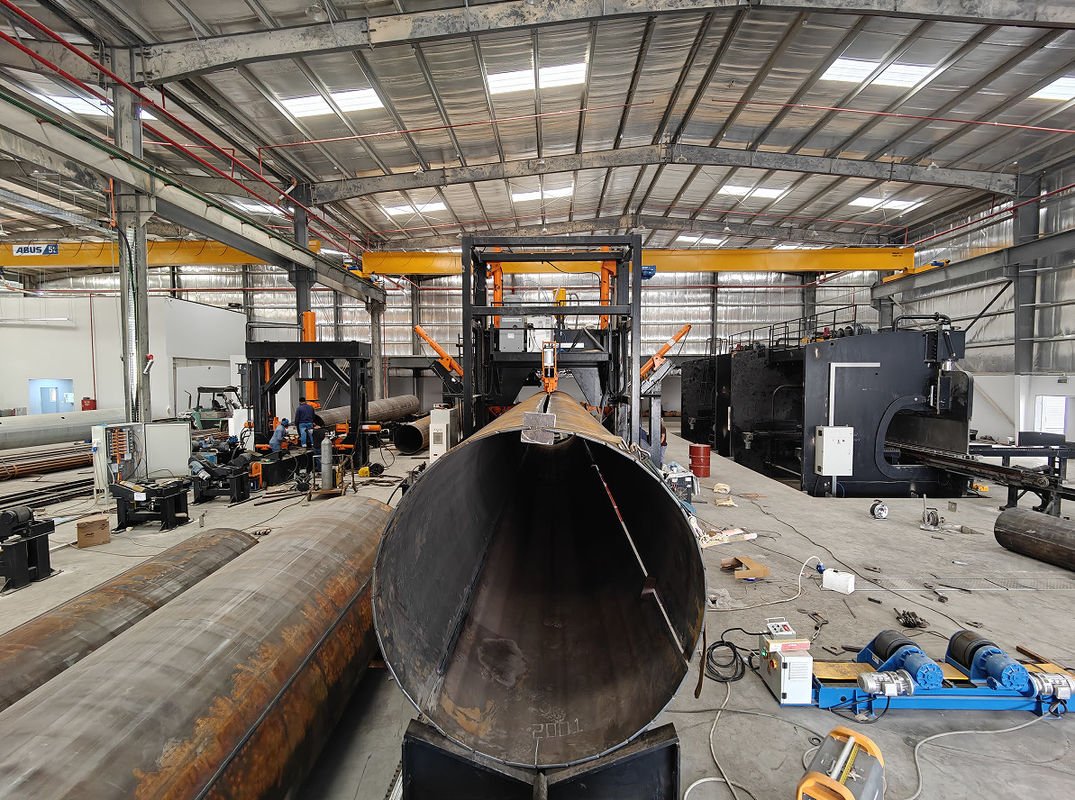

Rango de diámetro 500~2500mm, máquina de soldadura con poste 5G, monopolio, poste de mástil alto

con una capacidad de producción superior a 300 W, pero no superior a 300 W

Modelo: HM2500/13000

Diseñado para el monopolio, el poste de mástil alto, el poste de comunicación 5G

Rango de diámetro: 500~2500 mm, espesor: normalmente, 6~20 mm, longitud: 13000 mm

Nota: la máquina también puede hacer más espesor, si el espesor 18 ~ 25 mm, proceso de sugerencia: hacer primero soldadura cerrada, luego hacer soldadura superficial.

máquina de soldadura de doble arco de tres alambres

Ámbito de aplicación: adecuado para soldadura de cierre automático longitudinal de postes de longitud mediana de gran longitud, como postes 5G, monopolos, postes de mástil alto

Máquina de soldadura con cerradura de polo CNC, es adecuado para una concha o dos conchas tipo de polo cónico polígono y círculo ((pólo cónico). es línea de soldadura automática,la estructura del tipo pórtico está fija y con sistema de soldaduraEl cilindro hidráulico empuja la rueda de sujeción para cerrar el poste y hacer la soldadura al mismo tiempo.

Para dos postes de costura, cuando se termine la soldadura de la primera costura, el rodillo inferior se elevará y girará el poste a otra posición de costura para comenzar la segunda soldadura de costura.

Características patentadas:

1.CNC ajuste automático, sistema CNC, con el cambio de diámetro del poste, ajustar automáticamente la presión, ajustar automáticamente la posición del pie de presión,automáticamente coinciden con la velocidad de alimentación y la posición, mantener la costura de soldadura siempre en estado cerrado, para garantizar la soldadura sin problemas.

2.Sistema de control CNC especial hace que el lado izquierdo y derecho del pie de sincronización de rendimiento es muy bueno

3.Sobre la base de la calificación del proceso anterior, después de la soldadura, no hay torsión de la soldadura del poste,y no hay necesidad de personal para pinchar y girar la varilla en la parte posterior de la máquina para centrar la soldadura.

4El poste está sobre la mesa de trabajo en forma de V, y su movimiento es controlado por servo para garantizar la estabilidad de la soldadura de cabeza y cola.La soldadura de la cabeza a la cola reduce en gran medida la longitud de la cola que no está soldada.

5.El número de rodillos de sujeción es de 3 juegos, la ventaja es reducir la presión del rodillo a la superficie del poste, y reducir el arañazo en la superficie.,puede ser de igual diámetro o cónico.

6.La mesa de trabajo en forma de V con función motorizada de retorno rápido, y reduce la intensidad de trabajo de los operadores.

7Función de soldadura por arco sumergido

8.Con el dispositivo de guía de postes traseros, se puede ajustar de forma adaptativa.En la operación práctica, la posición de la costura de soldadura rara vez se ajusta, lo que reduce la intensidad de trabajo de los operadores.

9A través de la cámara instalada en la cabeza de la máquina, la costura de soldadura se refleja en la pantalla del panel de control principal, lo que hace que el seguimiento de la costura de soldadura sea simple y fácil.y reducir la intensidad de trabajo del operador para el monitoreo de la soldadura- ¿ Qué?

10El sistema de presión de aceite y CNC desarrollado por el propio fabricante, hace que el poste de soldadura sea redondo y la deformación sea pequeña.

11.Para dos postes de costura, cuando la primera soldadura de costura terminado, el rodillo inferior se elevará y girar el poste a otra posición de costura para comenzar la segunda soldadura de costura

12.carga y descarga en la posición delantera

13Los bloques de cobre interiores, que mejoran en gran medida la velocidad de penetración de la soldadura.

14- Operador: 1 persona.

15.Puntos opcionales:

15.1 en el caso de placas de espesor superior a 10 mm, se adoptará la soldadura por doble arco y doble alambre (o doble eléctrica y tres alambres) sumergida por arco, la soldadura DC + AC, DC adopta alta corriente y baja tensión,El arco de CC obtiene una gran penetraciónLa velocidad de soldadura es el doble de la velocidad de soldadura, y la velocidad de soldadura es el doble.mejorar el rendimiento de la soldadura y reducir el consumo de energía- ¿ Qué?

15.2sistema en red

Función: actualizar oportunamente el software para obtener el mejor y más reciente software y datos de experiencia, que pueden ayudar a los clientes en el diagnóstico remoto de fallos y el ajuste remoto de parámetros.Es conveniente para los clientes para reanudar rápidamente la producción.15. 3 piezas de repuesto con máquina.

La máquina consta de las siguientes partes:

• Las demás máquinas y aparatos para la fabricación de máquinas y aparatos para la fabricación de máquinas
• Los rieles delanteros y traseros para la mesa en V
• Cuadro del pórtico principal
• Sistema de accionamiento de la mesa de trabajo tipo V
• Unidad de sujeción hidráulica (incluidos los rodillos de sujeción)
• Sistema de soldadura por arco sumergido, con sistema de alimentación de alambre
• Sistema de recuperación de flujo
• Barra interna de cobre con sistema de refrigeración por agua
• plataforma de operación
• Rodillo de rotación de postes, 2 pares, en el carrito
• Sistema hidráulico
• Sistema de control
