500m m 12000m m poste ligero cerraron la soldadora para 5G la comunicación poste

500m m 12000m m poste ligero cerraron la soldadora para 5G la comunicación poste

500m m 12000m m poste ligero cerraron la soldadora para 5G la comunicación poste
500m m 12000m m poste ligero cerraron la soldadora para 5G la comunicación poste 500m m 12000m m poste ligero cerraron la soldadora para 5G la comunicación poste

Ampliación de imagen :  500m m 12000m m poste ligero cerraron la soldadora para 5G la comunicación poste

Datos del producto:
Lugar de origen: WUXI, CHINA
Nombre de la marca: CMC
Número de modelo: HM500/12000
Pago y Envío Términos:
Cantidad de orden mínima: 1set
Precio: as per negotiation, USD,EURO,RMB are acceptable
Detalles de empaquetado: desmontaje, desnudo, conveniente para el envío del envase
Tiempo de entrega: 60~90days
Capacidad de la fuente: según la cantidad de la máquina

500m m 12000m m poste ligero cerraron la soldadora para 5G la comunicación poste

descripción
Resaltar:

soldadora cerrada del polo ligero de 12000m m

,

soldadora cerrada del polo ligero de 500m m

,

polo de luz 5G que hace la máquina

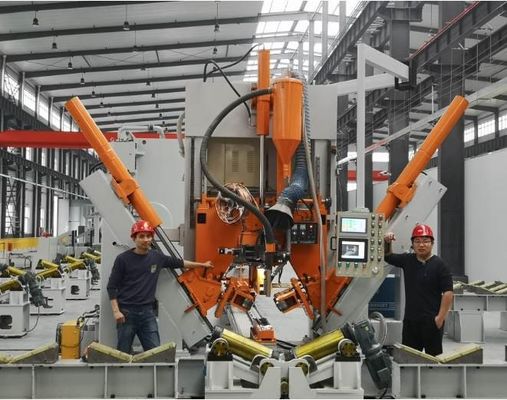

MÁQUINA del CNC 5G POSTE SHUT-WELDING

MODELO: HM500/12000

Diseño para monopolar, highmast, polo 5G



Tipo del rodillo

Especial diseñado para el polo monopolar, del highmast, polo de la comunicación 5G, y el polo de luz normal de calle

Estándar: Gama del diámetro: 200~500m m, grueso: 4~12m m, longitud: el 12m

Opción: Gama del diámetro: 60~500m m, grueso: 3~12m m, longitud: el 12m

El solo alambre del solo arco estándar sumergió la máquina de la soldadura al arco





Alcance del uso:

Alcance del uso: conveniente para la soldadura cerrada automática longitudinal de la longitud del polo grande de la talla media, como el polo 5G, el polo monopolar, del highmast y el polo de luz normal de calle



Esta máquina es generalmente conveniente para el polo poligonal y cónico de soldadura de la talla media, especialmente conveniente para el polo que tiene solamente una costura. Es una línea de soldadura automática. La carretilla se equipa del motor ajustable de la velocidad, que puede tirar del polo para moverse. El cilindro hidráulico hace que la rueda de la presión aprieta el polo y suelda con autógena al mismo tiempo.





Características propietarias:

1.CNC el ajuste automático, sistema del CNC, con el cambio del diámetro del polo, ajusta automáticamente la presión, ajusta automáticamente la posición del pie del presser, automáticamente partido la velocidad de alimentación y la posición, mantiene la costura de soldadura siempre el estado cerrado, para asegurar la soldadura lisa.



2. en base de la calificación del proceso anterior, después de soldar con autógena, no hay torsión de la soldadura del polo, y no hay necesidad de personales de alzaprimar y de torcer la barra en la parte posterior de la máquina para centrar la soldadura.



3.The que conduce el polo es controlado por la conversión de frecuencia, con la función eléctrica de la parada del freno para asegurar la estabilidad de la cabeza y la soldadura de la cola, este sistema puede soldar con autógena el polo del pequeño extremo al área completa del final inferior y a casi ninguna longitud izquierda fuera de la soldadura. Esta manera se reduce el funcionamiento manual del proceso siguiente.



el número 4.The de afianzar el rodillo con abrazadera es 3 sistemas, la ventaja es reducir la presión del rodillo a la superficie del polo, y reduce el rasguño en la superficie. Es conveniente para la producción de polo octagonal, de polo poligonal y de polo cónico. Puede ser diámetro o cónico igual.



5.The que empuja el tipo carretilla con la función trasera de vuelta rápida motorizada, ningún operador de la necesidad para empujar detrás manualmente y él reduce la intensidad de trabajo de operadores.



carretilla del empuje de la parte posterior 6.The con el cepo neumático, es simple y rápidamente comparado con la fijación con abrazadera manual.



   7.The que descarga el lado es el tipo del rodillo, que es conveniente para cargar y descargar, y es conducente realizar la automatización de materiales por aguas arriba y rio abajo. El cargamento y la descarga pueden estar en el mismo lado para hacer que el operador evita el movimiento de larga distancia. El operador necesita solamente trabajar en la posición del ordenador central, que reduce grandemente la intensidad de trabajo.



   8.The uno mismo-desarrolló la presión del aceite y el sistema de la sincronización del control reduce los requisitos para el polo, haciendo el polo después de soldar con autógena redondeado y deformado menos.



   9.Operator: 1 persona.



  estante del rodillo 10.Unloading, 5 sistemas (convenientes para el polo del 12,14m)



  11 según la disposición del taller del comprador, las máquinas con diversas direcciones de trabajo pueden ser proporcionadas



  12.For los requisitos especiales de los clientes, máquina se puede diseñar y fabricar especialmente para resolver diversos polos por todo el mundo



  13.Through la cámara instalada en la cabeza de la máquina, la costura de soldadura se refleja en la pantalla del panel de control principal, haciendo el seguimiento de la costura de soldadura simple y fácil, y la reducción de la intensidad de trabajo del operador para supervisar de la soldadura.

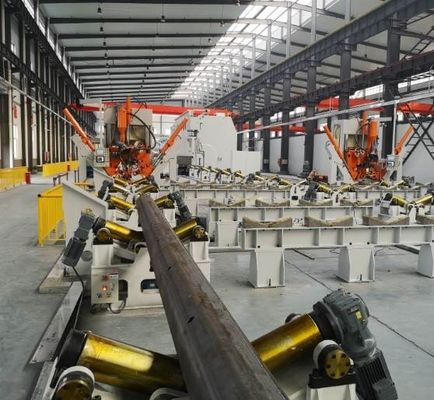

500m m 12000m m poste ligero cerraron la soldadora para 5G la comunicación poste 0 500m m 12000m m poste ligero cerraron la soldadora para 5G la comunicación poste 1



  14.Option: Gama del diámetro: 60~500m m, grueso: 3~12m m, longitud: 12m m





La máquina consiste en las piezas siguientes:

1. Mesa de trabajo larga para la mudanza de la carretilla

2. Marco principal del pórtico

3. Sistema de impulsión de la carretilla

4. Descargando el estante del rodillo, 5 sistemas (convenientes para el polo del 12,14m)

5. Parte de fijación con abrazadera hidráulica (incluyendo fijación de los rodillos con abrazadera, conveniente para el polo de la talla media)

6. Sistema de la soldadura al arco sumergida, con el sistema de alimentación del alambre

7. Sistema de la recuperación del flujo

8. Sistema hydráulico

9. sistema de control

10. Cámara, sistema de vigilancia de soldadura de la costura

11. Afianzando el rodillo con abrazadera, de acuerdo con los requisitos del polo del cliente.

   Con 1 fije conveniente para el alto palo monopolar, molde del polo 5G.

   Opcional: 1 sistema conveniente para los polos de luz normales de calle, diámetro mínimo de 60m m (polos redondos y polo cónico)

   Opcional: 1 sistema conveniente para los polos de luz normales de calle, diámetro mínimo de 60m m (polo octagonal)

   Opcional: Un sistema de cepos posteriores convenientes para los polos de luz normales de calle. (Incluye una pequeña herramienta, conveniente para los polos con longitud muy corta, tal como 1~2 metros de brazo largo)

Parámetro técnico
1 Diámetro del polo

estándar de 200-500m m

opción de 60~500m m

2 Longitud de la mesa de trabajo 12000 milímetros
3 Grueso del polo

3~12m m, Q235, Q345

(Diámetro de la reunión 100, grueso de 6m m, resuelven el diámetro 80, el grueso de 5.5m m)

4 Fijación de cantidad de los pies con abrazadera 3 unidades.
5 Poder del motor de la bomba de aceite 4+4 KILOVATIOS
6 Poder móvil del motor 4KW. Velocidad ajustable
7 Movimiento acuciante vertical 500m m
8 Altura de funcionamiento La distancia del ángulo inferior del polo de la tierra: 850m m
9 Soldadora

1000A, soldadura al arco sumergida

Configuración estándar: Solo alambre del solo arco,

10 Diámetro de alambre de soldadura 2m m, 3.2m m, diámetro de alambre de soldadura está conforme al grueso de polos.
11 Velocidad de soldadura

ajustable stepless 0.8~3.0m/min

Nota: diverso grueso, diversa velocidad)

12 Índice de penetración de soldadura el 80%
13 Componentes eléctricos Schneider (marca francesa)
14 Sistema PLC del CNC Siemens (marca de Alemania)
15 Marca de la soldadora HUAYUAN, marca china
16 Peso 8 toneladas
17 Dimensiones 27000x3500x4500 milímetro (LXWXH)
