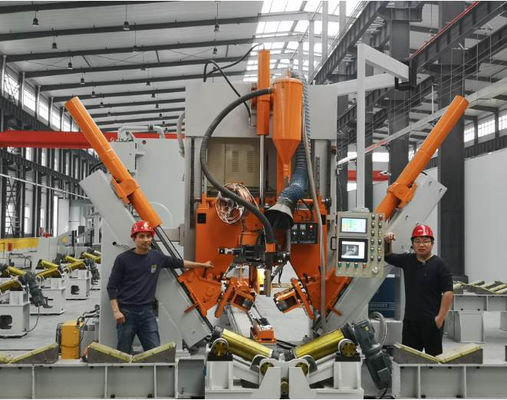

Diámetro 60~600 mm, longitud 12000 mm Máquina de soldadura con palo ligero CNC

Diámetro 60~600 mm, longitud 12000 mm Máquina de soldadura con palo ligero CNC

Diámetro 60~600 mm, longitud 12000 mm Máquina de soldadura con palo ligero CNC
Diámetro 60~600 mm, longitud 12000 mm Máquina de soldadura con palo ligero CNC

Ampliación de imagen :  Diámetro 60~600 mm, longitud 12000 mm Máquina de soldadura con palo ligero CNC

Datos del producto:
Lugar de origen: Wuxi, China
Nombre de la marca: CMC
Número de modelo: HM600/12000
Pago y Envío Términos:
Cantidad de orden mínima: 1 set
Precio: negotiable
Detalles de empaquetado: Plataforma del metal
Tiempo de entrega: 50-60 días
Condiciones de pago: En fábrica/MANDO SHANGAI CIF

Diámetro 60~600 mm, longitud 12000 mm Máquina de soldadura con palo ligero CNC

descripción
Resaltar:

Máquina de soldadura para cerradura de postes ligeros

,

Máquina de soldadura de cerraduras para postes de luz

,

Máquina de soldadura de costura de polo ligero

con una capacidad de producción superior a 300 W, pero no superior a 300 W

El número de unidad de control de la unidad





  • Tipo de rodillo:Diseñado especialmente para el monopolio, el poste de mástil alto, el poste de comunicación 5G y el poste de faro de calle normal
  • Rango de diámetro:60~600mm, grosor:3~12mm, longitud:12m
  • Máquina de soldadura de arco único de alambre único sumergido
  • Ámbito de aplicación: adecuado para soldadura de cierre automático longitudinal de postes de longitud mediana de gran longitud, como postes 5G, monopoles, postes de mástil y postes normales de faro

Características exclusivas

  1. Ajuste automático CNC, sistema CNC, con el cambio de diámetro del poste, ajustar automáticamente la presión, ajustar automáticamente la posición del pie de presión,automáticamente coinciden con la velocidad de alimentación y la posición, mantener la costura de soldadura siempre en estado cerrado, para garantizar la soldadura sin problemas.
  2. Basándose en la calificación del proceso anterior, después de la soldadura, no hay torsión de la soldadura del poste,y no hay necesidad de personal para pinchar y girar la varilla en la parte posterior de la máquina para centrar la soldadura.
  3. El poste de conducción se controla mediante conversión de frecuencia, con función de frenado eléctrico para garantizar la estabilidad de la soldadura de la cabeza y la cola,Este sistema puede soldar el poste de extremo pequeño a extremo inferior área completa y casi ninguna longitud izquierda de soldaduraDe esta manera se reduce el trabajo manual del siguiente proceso.
  4. El número de rodillos de sujeción es de 3 juegos, la ventaja es reducir la presión del rodillo a la superficie del poste, y reducir el arañazo en la superficie.Polos poligonales y polos cónicosPuede ser igual de diámetro o cónico.
  5. El carro de tipo empujador con función motorizada de retorno rápido, no necesita que el operador empuje manualmente y reduce la intensidad de trabajo de los operadores.
  6. El carrito de empuje trasero con dispositivo de sujeción neumática, es simple y rápido en comparación con la sujeción manual.
  7. Función de soldadura por arco sumergido
  8. El lado de descarga es de tipo rodante, que es conveniente para la carga y descarga, y es propicio para realizar la automatización de materiales aguas arriba y aguas abajo.La carga y la descarga pueden estar en el mismo lado para que el operador evite el movimiento de larga distanciaEl operador sólo necesita trabajar en la posición de la máquina anfitriona, lo que reduce en gran medida la intensidad de trabajo.
  9. El sistema de sincronización de presión de aceite y control desarrollado por el propio fabricante reduce los requisitos para el poste, haciendo que el poste después de la soldadura sea más redondeado y menos deformado.
  10. Operador: una persona.
  11. Estante de descarga de rodillos, 5 conjuntos (apto para postes de 12,14 m)
  12. De acuerdo con el diseño del taller del comprador, se pueden suministrar máquinas con diferentes direcciones de trabajo
  13. Para los requisitos especiales de los clientes, la máquina puede ser especialmente diseñada y fabricada para satisfacer diferentes polos en todo el mundo
  14. A través de la cámara instalada en la cabeza de la máquina, la costura de soldadura se refleja en la pantalla del panel de control principal, haciendo que el seguimiento de la costura de soldadura simple y fácil,y reducir la intensidad de trabajo del operador para el monitoreo de la soldadura.
  15. Puntos opcionales:

15.1Opcional: sistema de datos de producción en red

Función 1: puede proporcionar datos de producción al personal de gestión de la producción: potencia en tiempo, tiempo de soldadura, tiempo de no soldadura, cantidad de producción, etc.

Función 2: actualizar oportunamente el software para obtener el mejor y más reciente software y datos de experiencia, que pueden ayudar a los clientes en el diagnóstico remoto de fallos y el ajuste remoto de parámetros.Es conveniente para los clientes para reanudar rápidamente la producción



15.2

Sistema de carga y descarga de postes de faro: en el lado izquierdo de la máquina, hay un estante de almacenamiento, que puede almacenar 10 ~ 20 postes (el número varía según el tamaño de los postes).Después de que la soldadura esté terminada, presione el botón, y el poste de faro se descargará para descargar en el estante de almacenamiento que está en el lado derecho de la máquina,Puede almacenar 20 postes (el número varía según el tamaño de los postes)



Opcional:Sistema de carga y descarga de postes de faro: en el lado izquierdo de la máquina, hay un bastidor de almacenamiento, que puede almacenar 20 ~ 30 postes (el número varía según el tamaño de los postes).Después de que la soldadura esté terminada, presione el botón, y el poste de faro se descargará para descargar en el estante de almacenamiento que está en el lado derecho de la máquina,Puede almacenar 20 postes (el número varía según el tamaño de los postes)No se requiere grúa aérea desde cada poste de carga hasta descarga.



15.3Inducción para minimizar el efecto del plátano causado por la soldadura del dispositivo que reducirá el efecto del plátano para la máquina de soldadura Máquina de calefacción por inducción de alta frecuencia,incluido el cuerpo de la máquina de calefacción y la bobina de calefacción por inducción



15.4El inversor utiliza gabinete eléctrico con capa de aislamiento térmico y aire acondicionado con gabinete eléctrico industrial (2 gabinetes)



15.5Piezas de repuesto, según la lista





La máquina consta de las siguientes partes:

  • Mesa de trabajo larga para el movimiento de carros
  • Cuadro del pórtico principal
  • Sistema de accionamiento del trolebús
  • Estante de descarga de rodillos, 5 conjuntos (apto para postes de 12,14 m)
  • Parte de sujeción hidráulica, incluidos los rodillos de sujeción, adecuados para postes de tamaño medio)
  • Sistema de soldadura por arco sumergido, con sistema de alimentación de alambre
  • Sistema de recuperación de flujo
  • Sistema hidráulico
  • Sistema de control
  • Cámara, sistema de vigilancia de las costuras de soldadura
  • Rollo de sujeción, de acuerdo con los requisitos de los postes del cliente.

Con 1 juego adecuado para el monopolio de mástil alto, 5G molde de palo.

con: 1 conjunto adecuado para postes normales de faro de calle,diámetro mínimo de 60 mm ((postes redondos y postes cónicos)

con: 1 juego adecuado para postes normales de faro de calle, con un diámetro mínimo de 60 mm (postes octogonales)

Opcional: Un conjunto de dispositivos de sujeción traseros adecuados para postes normales de faro. (Incluye una herramienta pequeña, adecuada para postes con una longitud muy corta, como un brazo de 1 ~ 2 metros de largo)

Parámetro técnico
1

Diámetro del poste

Estándar de 60-600 mm



2

Duración de la mesa de trabajo

12000 mm
3

espesor del poste

3 ~ 12 mm, Q235, Q345

Encuentra 100 de diámetro, 6 mm de espesor, encuentra 80 de diámetro, 5,5 mm de espesor)

4

Cuantidad de pies de sujeción

3 juegos
5

Potencia del motor de la bomba de aceite

4 + 4 KW
6

Potencia del motor móvil

4KW. ¿Qué es eso?Velocidad ajustable

7

Trazo de prensado vertical

Las demás:
8

Alturas de funcionamiento

La distancia desde el ángulo inferior del poste hasta el suelo: 850 mm

9

Saldador

Soldadura por arco sumergido

10

Diámetro del alambre de soldadura

2, 3,2 mm,El diámetro del alambre de soldadura depende del grosor de los postes.

11

Velocidad de soldadura

0.8 ~ 3 m/min ajustable sin pasos

Nota: espesor diferente, velocidad diferente)

12

Tasa de penetración de la soldadura

80 por ciento
13

Componentes eléctricos

Schneider (francés)

14 Sistema CNC PLC 西门子 Siemens (Alemania)
15

Marca del soldador

Panosonic, de la marca Jananese.

Huyuan, la mejor marca de China.

16 Peso 8 toneladas
17 Las dimensiones

Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1 y M2.

(LXWXH)
