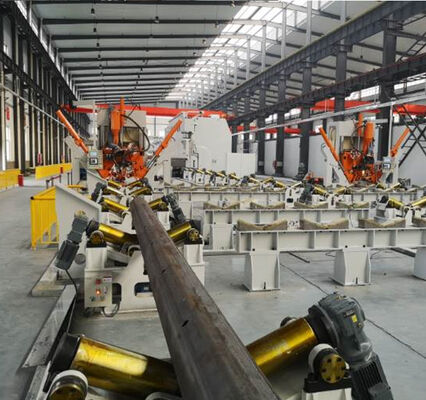

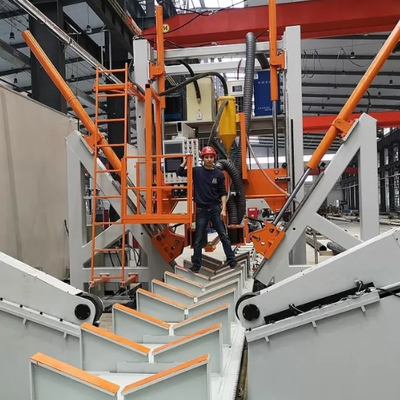

HM2500/14000 14m máquina de soldadura automática de costura de cierre de postes de luz automática de CNC Máquina de soldadura de cierre de postes de luz automática Max 2500mm de diámetro

HM2500/14000 máquina de soldadura CNC de alta resistencia está especialmente optimizada paraPolvos de acero cónicos de paredes gruesas de gran calibreRealiza el cierre longitudinal totalmente automático de las costuras y la soldadura por arco sumergido para postes de luz y de comunicación de 14 metros de longitud.

Este equipo soporta estructuras de postes ensambladas de 1 pieza, 2 piezas y 3 piezas, que cubren postes redondos cónicos, postes octogonales y postes poligonales de múltiples lados.Adopción de un sistema de soldadura de pórtico fijo más un carro de movimiento servosíncrono en forma de V, la máquina completa el cierre de la costura hidráulica y la soldadura continua de forma síncrona con alta estabilidad.

Para los postes de doble costura, el sistema admite la elevación automática y la rotación del poste, realizando la soldadura de costura secundaria sin reposicionamiento manual.Mejora en gran medida la eficiencia de producción continua para las plantas de fabricación de postes de gran diámetro.

El conjunto completo de equipos de soldadura de postes de gran diámetro consta de módulos de trabajo pesado estandarizados, que garantizan la estabilidad para la producción de carga pesada a largo plazo:

• Trolley móvil de tipo V con servo accionado de alta precisión y rieles de guía de longitud completa
• Cuadro de soldadura de pórtico integral de trabajo pesado
• Sistema de sujeción hidráulica síncrona con 3 grupos de rodillos a presión
• Sistema de soldadura de arco sumergido de doble potencia de tres alambres y alimentador automático de alambre
• Dispositivo automático de recuperación y reciclado de flujo
• Dispositivo de revestimiento de soldadura de cobre refrescado con agua para una alta velocidad de penetración
• 2 juegos de rodillos automáticos de rodadura de postes
• Estación hidráulica completa y sistema de control inteligente CNC
• Plataforma de operación y gabinete de control eléctrico

• Trazo de prensado de 2200 mm de gran tamaño-- especialmente mejorado para postes cónicos de diámetro ultragran de 2000-2500 mm, suficiente carrera de cierre sin deformación del poste
• Ajuste dinámico inteligente de las costuras-- El sistema CNC rastrea automáticamente el cambio del poste cónico, ajusta dinámicamente la presión de sujeción y la velocidad del carrito para mantener la costura cerrada todo el tiempo
• Sistema hidráulico de alta sincronización-- rodillos de presión de tres vías izquierda/derecha/arriba funcionan de forma sincrónica, evitando marcas de extrusión locales en superficies de postes grandes
• Las demás máquinas y aparatos para la fabricación de piezas metálicas-- estructura de equilibrio hidráulico optimizado, sin torsión de la costura después de la soldadura, sin corrección manual requerida
• Efecto de soldadura de cabeza a cola-- el control de circuito cerrado de servo asegura una velocidad estable, reduce en gran medida la sección de cola sin soldar de los postes ultra largos de 14m
• Diseño de protección de la superficie-- tres juegos de rodillos de presión dispersan la presión de manera efectiva, protegiendo la superficie de los grandes postes de las hendiduras y arañazos
• Supervisión visual de la soldadura-- cámara de la cabeza en tiempo real de imagen de costura, fácil observación y seguimiento preciso
• Estructura de soldadura de bloques de cobre enfriados con agua-- mejora en gran medida la penetración de soldadura para placas gruesas, moldeo de soldadura estable
• Soldadura automática por desplazamiento de postes-- dispositivo de rotación de elevación inteligente realiza soldadura automática de dos costuras para postes octogonales
• Operación inteligente por una sola persona-- proceso altamente automatizado, baja intensidad de trabajo y alta eficiencia de producción

Esta máquina de soldadura de gran diámetro de uso pesado se utiliza principalmente para la producción en masa de productos de postes de gran tamaño:

• Producción de monopolio cónico de comunicación 5G de diámetro ultragrande
• Fabricación de postes de acero para transmisiones de potencia de uso pesado
• Procesamiento de postes de iluminación de mástil súper alto y postes de lámparas poligonales grandes
• Saldadura por costura longitudinal con estructura tubular de acero cónica de gran tamaño
