Name: Máquina de soldadura de doble arco multi-cable sumergido arco CNC poste cerrado para 14m Diámetro 1,9m poste de acero
Brand: Wuxi CMC Machinery Co.,Ltd
SKU: HM1900
Availability: InStock

Caracteristicas Galería Descripción de producto Pida una cita

Caracteristicas

Especificaciones

Modelo de equipo: Máquina soldadora de postes CNC HM1900/14000

Rango de diámetro: 400 mm ~ 1900 mm

Longitud máxima del poste de procesamiento: 14000m m

Espesor de placa de acero aplicable: 5~20 mm, espesor máximo del rodamiento de sujeción 25 mm

tecnología de soldadura: Soldadura por arco sumergido de tres hilos y doble arco

Estructura de sujeción: 3 juegos de rodillos de sujeción hidráulicos síncronos

Tipo de poste aplicable: Poste de acero poligonal cónico / octogonal / de múltiples lados

Color de pintura: Personalizable

Información básica

Lugar de origen: Bandera de China

Nombre de la marca: CMC

Número de modelo: HM1900

Pago y Envío Términos

Tiempo de entrega: 90 días

Condiciones de pago: T/T, L/C

Capacidad de la fuente: Según los requisitos

Galería

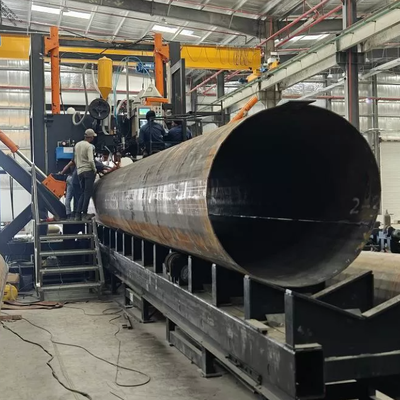

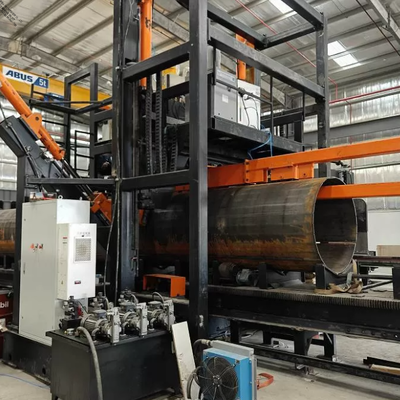

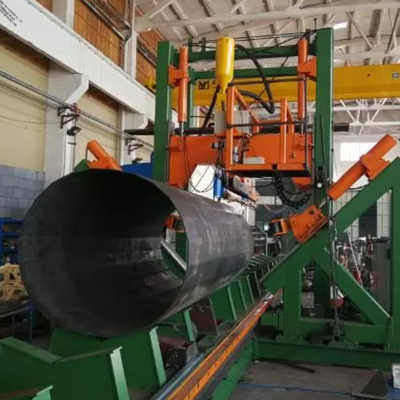

Máquina de soldadura de doble arco multi-cable sumergido arco CNC poste cerrado para 14m Diámetro 1,9m poste de acero

Descripción de producto

Máquina de soldadura automática CNC de arco sumergido de múltiples hilos para postes de acero de 14 m de diámetro y 1,9 m

Descripción general del producto

La máquina de soldadura de costura longitudinal CNC HM1900/14000 es una soldadora automática de arco sumergido para costuras longitudinales, diseñada específicamente para postes cónicos octogonales de comunicación 5G y postes de mástil alto.

Artículo	Detalles
Nombre del producto	Máquina de soldadura de costura longitudinal CNC
Modelo	HM1900/14000
Aplicación	Poste de comunicación 5G, monopozo de energía, poste de luz de mástil alto
Forma del poste procesado	Poste cónico redondo, poste poligonal octogonal y de múltiples lados (estructura de 1/2/3 capas)
Tecnología de soldadura	Soldadura por arco sumergido de múltiples hilos y doble arco
Longitud máxima del poste	14000 mm
Opciones personalizables	Sistema de diagnóstico remoto en línea, gabinete eléctrico aislado y con aire acondicionado, paquete de repuestos

Introducción del producto

La máquina de soldadura de costura longitudinal CNC HM1900/14000 se desarrolla especialmente para la soldadura automática de costuras de cierre longitudinales de postes cónicos largos, incluidos postes de comunicación 5G, monopostes de energía y postes de mástil alto. Es aplicable para postes cónicos redondos y poligonales de una, dos o tres capas.

El equipo adopta una estructura fija de pórtico combinada con un sistema de soldadura, un carro en V con velocidad ajustable y servomotor para el transporte del poste. Rodillos de sujeción hidráulicos cierran la costura del poste mientras la soldadura avanza simultáneamente. Para postes de dos segmentos y dos costuras, después de terminar la primera costura de soldadura, los rodillos de elevación levantan y giran el poste automáticamente para posicionarlo para la soldadura de la costura secundaria.

Parámetros técnicos principales

No.	Artículo	Especificación
1	Diámetro exterior del poste aplicable	400 ~ 1900 mm
2	Longitud máxima del poste a procesar	14000 mm
3	Espesor de placa aplicable	5 ~ 20 mm, material Q235, Q355, Gr65 (Espesor máximo de soporte 25 mm, consulte la nota anterior)
4	Cantidad de juegos de rodillos de sujeción	3 juegos
5	Potencia del motor de la bomba hidráulica	2.2+2.2+3 KW
6	Potencia del servomotor para carro en V	7 KW, velocidad ajustable continuamente
7	Carrera de presión vertical	1600 mm
8	Altura de trabajo (base del poste al suelo)	800 mm
9	Sistema de soldadura	Unidad de potencia de soldadura por arco sumergido de tres hilos y doble arco Potencia CC: 250~1250A; Potencia CA: 250~1250A
10	Especificación del alambre de soldadura	Alambre simple Φ4.0mm / Alambre doble 2*Φ1.6mm
11	Velocidad de avance de soldadura	0.3 ~ 1.5 m/min, ajustable continuamente
12	Dirección de soldadura	Soldar desde el extremo de mayor diámetro hacia el extremo de menor diámetro
13	Estándar de soldadura	Lograr soldadura de un solo lado y formación de doble cara bajo un proceso estándar
14	Peso total de la máquina	23 Toneladas
15	Dimensión total (LAH)	31000 * 6600 * 6100 mm

Composición completa de la máquina

Mesa de trabajo en V con servomotor (carro de transporte)
Rieles delanteros y traseros para carro en V
Marco principal de pórtico de alta resistencia
Sistema de accionamiento para mesa de trabajo en V
Unidad de sujeción hidráulica con 3 juegos de rodillos de sujeción
Sistema de soldadura por arco sumergido y dispositivo automático de alimentación de alambre
Sistema de recuperación y reciclaje de fundente
Sistema de bloque de respaldo de cobre interno refrigerado por agua
Plataforma de operación
2 juegos de soportes de rodillos de rotación de postes
Sistema hidráulico completo
Sistema de control CNC y PLC integrado

Ventajas principales

Elemento de ventaja	Descripción detallada
Ajuste automático CNC inteligente	El sistema CNC ajusta automáticamente la presión de sujeción, la posición del rodillo y la velocidad del carro siguiendo el cambio del diámetro del poste, manteniendo continuamente la costura cerrada durante la soldadura
Excelente control hidráulico síncrono	El sistema hidráulico y de control optimizado garantiza una alta sincronización para los rodillos de sujeción izquierdo, derecho y central
Baja deformación del poste después de la soldadura	Sin torsión en la costura de soldadura terminada. No se requiere palanca manual ni alineación de costura en la salida de la máquina si el proceso de conformado aguas arriba cumple con las especificaciones
Soldadura estable de cabeza a cola	El carro en V controlado por servomotor realiza soldadura continua de cabeza a cola del poste, reduce la longitud del segmento de cola sin soldar
Diseño de sujeción con triple rodillo	Tres grupos de rodillos de presión dispersan la presión superficial, reducen las indentaciones y los arañazos en la superficie del poste; adecuado para postes redondos, octogonales y cónicos
Retorno rápido automático del carro	Función de retorno rápido motorizado para el carro en V, reduce la intensidad de trabajo del operador
Dispositivo de guía de costura trasera adaptable	Estructura de autoajuste, rara vez se requiere calibración manual durante la producción continua
Monitoreo visual de soldadura	La cámara instalada en el cabezal de soldadura transmite la imagen de la costura a la pantalla de control principal para un fácil seguimiento y observación de la costura
Bloque de respaldo de cobre interno refrigerado por agua	Mejora en gran medida la penetración de soldadura y garantiza una formación de soldadura consistente
Rotación automática para postes de doble costura	Mecanismo de rodillo de elevación incorporado para girar automáticamente el poste de doble costura para soldadura secundaria
Operación simple	Solo se requiere 1 operador para todo el ciclo de producción
Configuraciones de actualización opcionales	Sistema de red de diagnóstico de fallas y ajuste de parámetros remoto; gabinete eléctrico aislado con aire acondicionado; paquete de repuestos

Alcance de la aplicación

Soldadura de costura longitudinal de monopozo de comunicación cónico 5G
Fabricación de monopozo de acero para autopistas y transmisión de energía
Producción de postes de iluminación de mástil alto, postes de lámpara octogonales y de múltiples lados
Soldadura de costura de cierre de componentes tubulares cónicos de estructuras de acero

Soporte de servicio postventa

Elemento de servicio	Detalles del servicio
Período de garantía	12 meses de garantía completa de la máquina; garantía a largo plazo para servomotores principales, fuente de alimentación de soldadura y controlador CNC
Suministro de repuestos	Suministro a largo plazo de repuestos de desgaste a costo de fábrica
Servicio técnico en el extranjero	Ingenieros profesionales disponibles para instalación, puesta en marcha y capacitación de operadores en el extranjero
Soporte técnico remoto	Depuración remota en línea, optimización de parámetros y solución de problemas
Documentos técnicos	Manual de operación completo en inglés, guía de proceso de soldadura y videos de capacitación

Preguntas frecuentes

Pregunta	Respuesta estándar
¿Qué tipos de postes puede procesar la máquina de soldadura HM1900/14000?	Es adecuada para postes cónicos redondos de 14 m de longitud, postes octogonales y poligonales de múltiples lados (estructura de 1/2/3 capas). Rango de diámetro de procesamiento de 400~1900 mm, espesor aplicable de 5~20 mm.
¿Esta máquina admite soldadura automática para postes octogonales de doble costura?	Sí. Después de completar la primera costura de soldadura, el soporte del rodillo de elevación levantará y girará el poste automáticamente para realizar la soldadura de la segunda costura sin recargar.
¿Se necesita soldadura de revestimiento adicional para placas de más de 20 mm de espesor?	La fuerza de sujeción de la máquina soporta material de hasta 25 mm. Pero para piezas de trabajo que requieren alta penetración dentro de 20~25 mm, el relleno de acero fundido puede ser insuficiente. Sugerimos agregar soldadura de revestimiento por arco sumergido después de la soldadura primaria.
