Name: CTL12×1600 Línea de corte a longitud totalmente automática para bobinas de acero de ancho de 1600 mm con capacidad de 30 toneladas
Brand: Wuxi CMC Machinery Co.,Ltd
SKU: CTL12×1600
Availability: InStock

Caracteristicas Galería Descripción de producto Pida una cita

Caracteristicas

Especificaciones

Número de modelo: Línea de corte longitudinal CTL12×1600

Rango de espesor de procesamiento: Bobina de acero al carbono de 5 mm ~ 12 mm

Rango de ancho de procesamiento: 800 mm ~ 1500 mm

Carga máxima de bobina de acero simple: 30 toneladas

Alcance de longitud de corte fija: 2000 mm ~ 6000 mm

Velocidad máxima de producción: 15 m/min

Modo de control: PLC + control completamente automático con pantalla táctil

Artículos personalizables: Tamaño de plataforma de apilamiento, dispositivo de ordenamiento de placas

Información básica

Lugar de origen: Bandera de China

Nombre de la marca: CMC

Número de modelo: CTL12×1600

Pago y Envío Términos

Tiempo de entrega: 90 días

Condiciones de pago: T/T, L/C

Capacidad de la fuente: Según los requisitos

Galería

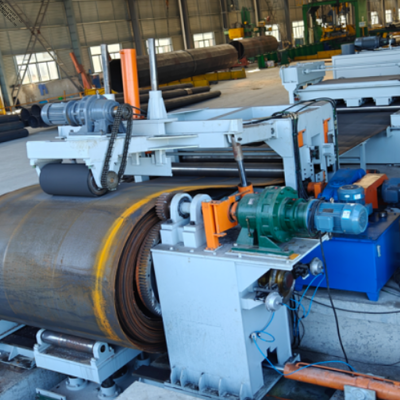

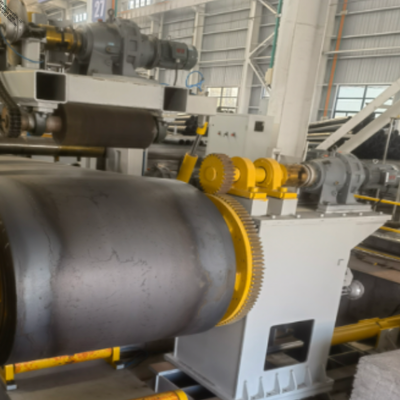

CTL12×1600 Línea de corte a longitud totalmente automática para bobinas de acero de ancho de 1600 mm con capacidad de 30 toneladas

Descripción de producto

CTL12×1600 Cinturón de acero cortado a la línea de longitud Desenrollamiento automático nivelación de corte cruzado placa plana

Resumen del producto

Punto de trabajo	Detalles
Nombre del producto	Cortar a la longitud de la línea
Modelo	CTL12 × 1600
Material de procesamiento	Acero Q235, Q355, Q460, resistencia al rendimiento ≤460Mpa
Función de procesamiento	Desenrollamiento de bobinas de acero, nivelación, corte transversal CNC de longitud fija, apilamiento
Modo de funcionamiento	Conexión totalmente automática / Control manual de unidad única
Industria aplicable	Fabricación de lámparas callejeras, mástiles altos, estructuras de acero
Opciones personalizables	Tamaño de la plataforma de apilamiento, dispositivo de limpieza del material

Introducción del producto

La línea de corte a longitud CTL12×1600 está especialmente diseñada para procesar bobinas de acero en placas planas rectangulares.nivelación y corte transversal de longitud fijaToda la línea puede detenerse para retornar las bobinas de acero residuales convenientemente para cambiar la producción de diferentes tamaños de placas.

Adopta control CNC totalmente automático. Los operadores solo necesitan establecer la longitud de la placa y la cantidad de corte en la pantalla táctil. Cuenta con una velocidad de producción rápida, ahorrando mucho costo de mano de obra.Sólo se requiere un operador, y el contacto entre el personal y las placas de acero se reduce al mínimo para garantizar la seguridad del funcionamiento.

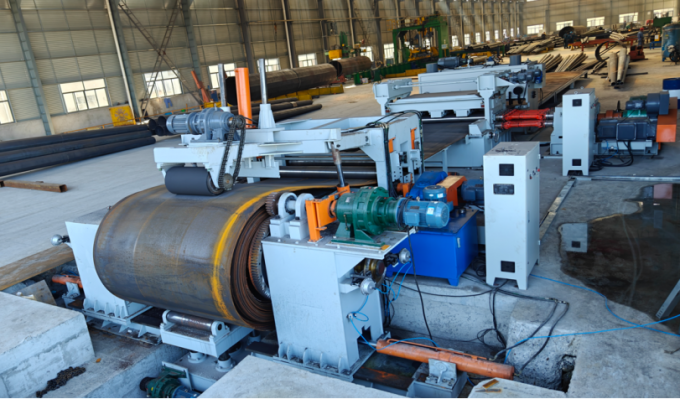

CTL12×1600 Steel Coil Cut To Length Line Overview

Flujo del proceso de producción:
Carga del material → Desenrollamiento → Presión y guía → Alimentación por pellizco → Nivelación en bruto → Posicionamiento por guía → Nivelación de precisión → Medida de la longitud del codificador → Corte cruzado → Transmisión por pellizco → apilamiento

Principales parámetros técnicos

- No, no es así.	Punto de trabajo	Especificación
1	Materiales procesados	El valor de las emisiones de CO2 de los combustibles renovables se calculará en función de las emisiones de CO2 de los combustibles renovables.
2	Rango de espesor del material	5 ~ 12 mm
3	Rango de ancho del material	800 ~ 1500 mm
4	Diámetro exterior de la bobina de acero	Se aplicarán las siguientes medidas:
5	Diámetro interno de la bobina de acero	Para las unidades de carga de los vehículos de motor
6	Peso máximo de la bobina	30 toneladas
7	Corte de longitud fija	2000 ~ 6000 mm
8	Velocidad máxima de nivelación	Se aplican las siguientes medidas:
9	Diámetro / inclinación del rodillo de nivelación	Φ180 mm / 215 mm
10	Material del rodillo de nivelación	40Cr
11	Fuente de alimentación de entrada	415V / 50Hz, de 3 fases
12	Espacio ocupado	Aproximadamente 19 m (L) × 7,7 m (O)

Composición completa de la línea

Dolly de carga de bobina de acero
Decoiler hidráulico de un solo voladizo
Dispositivos hidráulicos de prensado, cabeza de pala y pellizco (con nivelación áspera de 3 rollos)
Dispositivo de orientación de posición
Unidad de nivelación de precisión
Unidad de medición de la longitud del codificador
Máquina de corte transversal para afeitar
Dispositivo de transporte y apilamiento de pinzas
Sistema hidráulico
Sistema neumático
Sistema de control eléctrico por PLC

Especificaciones de los equipos básicos

Dolly de carga de bobina de acero
- Capacidad de carga máxima: 30 toneladas
- Equipado con dos rodillos en la parte superior y con función de rebobinado de bobinas para evitar que las bobinas se suelten y se enreden durante el retroceso.
- Se utiliza para transportar bobinas de acero y levantar bobinas en el descoiler.

Decoiler hidráulico de un solo voladizo
Expansión del eje hidráulico para sujetar bobinas de acero para desenrollamiento pasivo. Equipado con freno de tensión manual. Dos juegos de desenrolladores realizan el ajuste de centrar durante la carga de la bobina.El deflector lateral redondo evita interferencias con bobinas estrechas.

Dispositivo hidráulico de prensado y pellizco con nivelador de 3 rodillos
Adopta 2 rodillos inferiores + una estructura de nivelación áspera de rodillos superiores.Equipado con cabeza de pala hidráulica para la alimentación suave de la cabeza de la bobina.

Unidad de nivelación de precisión
Estructura de nivelación de 9 rodillos (4 rodillos superiores + 5 rodillos inferiores). Los rodillos superiores e inferiores son todos rodillos de accionamiento activo con velocidad lineal constante para mejorar la calidad de nivelación.Los rodillos adoptan un tratamiento de extinción de frecuencia mediaLos rodillos de apoyo ajustables mejoran la rigidez del rodillo para liberar la tensión interna de las placas de acero y lograr una excelente planitud.

Unidad de medición de la longitud del codificador
Instalado integralmente con la máquina de nivelación en una base compartida. Detección de longitud en tiempo real mediante rodillo de medición y codificador para garantizar un corte preciso de longitud fija.

Máquina de corte transversal
espesor de corte máximo:12 mm, anchura efectiva máxima:1600 mm. estructura de cizallamiento hidráulico. espacio entre las hojas ajustable sincrónicamente. pie de presión de poliuretano protege la superficie de la placa sin arañazos.

Dispositivo de transporte y apilamiento de pinzas
Consiste en una mesa de rodillos de transporte, un mecanismo de lanzamiento de placas, un banco de trabajo de apilamiento y un dispositivo de limpieza de materiales (opcional).La longitud de la plataforma de apilamiento se puede personalizar de acuerdo con el tamaño máximo de la placa del poste de luz del cliente.

Sistema hidráulico y neumático
- Estación hidráulica, cilindros de aceite, válvulas y tuberías (el aceite hidráulico debe ser preparado por el comprador)
- Presión de trabajo del sistema neumático ≤ 0,8 MPa, consumo de aire:1.5 m3/min. (fuente de aire que deberá preparar el comprador)

Sistema de control eléctrico
PLC + pantalla táctil interfaz hombre-máquina. Soporta el funcionamiento de enlace automático y el control manual independiente de cada máquina individual. Los operadores pueden establecer libremente la longitud de corte y la cantidad de placa.Función de parada de emergencia de la línea completa está equipada para proteger la seguridad del equipo y el personal.

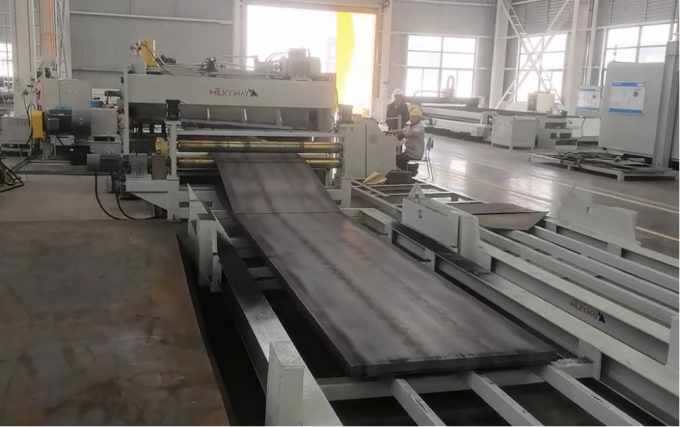

CTL12×1600 Electrical Control System and Operation Interface

Ventajas principales

Artículo de ventaja	Descripción
Función integrada	Realizar desenrollamiento, nivelación, corte de longitud fija y apilamiento en una línea; soporte de bobina de rebobinado para cambiar las diferentes especificaciones de las placas
Control CNC de alta precisión	Medición de la longitud fija del codificador, longitud de corte arbitraria y ajuste de la cantidad mediante pantalla táctil
Excelente rendimiento de nivelación	9 rodillos de nivelación activos, tensión interna de la placa de liberación completa, planitud estable
Alta eficiencia de producción	Producción automática continua, velocidad de funcionamiento rápida, reducir el coste de producción integral
Operación sencilla	Sólo se requiere un operador; minimizar el contacto directo con las placas de acero para una mayor seguridad
Configuración flexible	La plataforma de apilamiento y el dispositivo de ordenamiento se pueden personalizar de acuerdo con los requisitos de producción de postes de luz
Protección de seguridad fiable	Botón de parada de emergencia de línea completa, protección de bloqueo para cada sección de procesamiento

Rango de aplicaciones

Polvo de faro de calle cónico, polvo de lámpara octogonal, polvo de mástil alto, blanqueo de placa de acero en bruto
Construcción de acero, equipos mecánicos para el procesamiento de placas planas
Cortado de materias primas de placas metálicas para fábricas de metal

Apoyo al servicio postventa

Artículo de servicio	Detalles del servicio
Cobertura de la garantía	12 meses de garantía de la línea completa; larga garantía de servicio para motores principales y reductores de velocidad
Suministro de piezas de repuesto	Suministro a largo plazo de piezas de repuesto usadas a coste de fábrica
Servicio en el extranjero	Ingenieros disponibles para la instalación, puesta en marcha y formación de operadores en el extranjero
Apoyo remoto	Depuración remota en línea y orientación técnica
Documentación	Manual de operación completo en inglés y materiales de formación de operación

Preguntas frecuentes

Pregunta del Sr.	- ¿ Qué?
¿De qué espesor y ancho puede esta placa de acero CTL12×1600 cortar a longitud?	Es adecuado para bobinas de acero de 5 ~ 12 mm de espesor, 800 ~ 1500 mm de ancho, peso máximo de bobina de hasta 30 toneladas, rango de longitud de corte 2000 ~ 6000 mm.
¿Podemos detener la línea y retornar la bobina de acero restante?	Sí, el carrito de carga está diseñado con una estructura de rodillos antiarrollado, toda la línea puede detenerse y retornar la bobina residual para cambiar otras especificaciones de producción.
¿Es esta línea cortada a la longitud adecuada para la fabricación de postes de faro?	Definitivamente. La longitud máxima de apilamiento puede ser personalizada para que coincida con su placa de poste de luz más larga. Se utiliza ampliamente para blanquear placas crudas de postes de lámparas cónicos y poligonales.
