Name: Dobladora del acoplamiento doble del CNC para poste de luz de calle octogonal afilado el 14m
Brand: Wuxi CMC Machinery Co.,Ltd
SKU: 2-WE67K-400/7000 y sus derivados
Availability: InStock

Caracteristicas Galería Descripción de producto Pida una cita

Caracteristicas

Especificaciones

Tonelaje de flexión de una sola unidad: 400 toneladas, total en tándem 800 toneladas

Longitud de procesamiento de una sola mesa de trabajo: 7000 mm, longitud total vinculada 14000 mm

Modelo de controlador CNC equipado: Delem DA53T (Países Bajos)

Configuración de alimentación del motor de accionamiento principal: Motor de bomba doble de 2 × 30 kW

Pieza de procesamiento aplicable: Poste de alumbrado público cónico/octogonal y poste de mástil alto

Tipo de molde de formación de soporte: 7 veces formando molde cónico de doble cono

Color de superficie: Personalizable

Dirección: Personalizable

Información básica

Lugar de origen: Wuxi, China

Nombre de la marca: CMC

Número de modelo: 2-WE67K-400/7000 y sus derivados

Pago y Envío Términos

Detalles de empaquetado: Conveniente para el envío del envase

Tiempo de entrega: 90 días

Condiciones de pago: T/T, L/C

Capacidad de la fuente: Según los requisitos

Galería

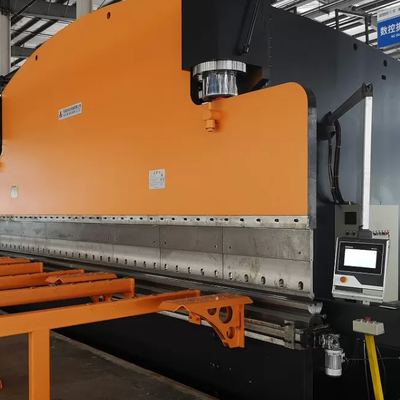

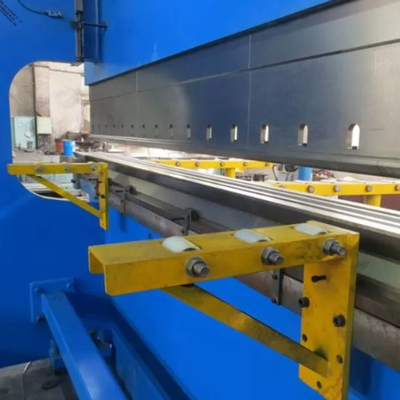

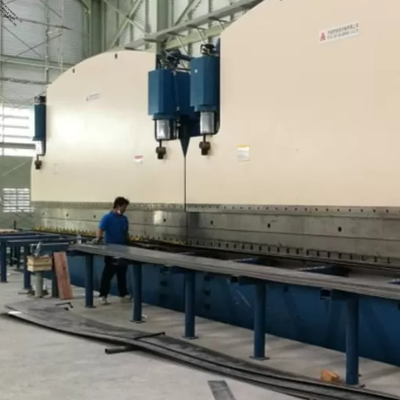

Dobladora del acoplamiento doble del CNC para poste de luz de calle octogonal afilado el 14m

Descripción de producto

1. Tabla de descripción general rápida

Artículo	Detalles
Nombre del producto	Prensa hidráulica en tándem CNC/dobladora de poste ligero de doble varillaje
Modelo	2-WE67K-400/7000
Aplicación principal	Doblar postes de alumbrado público, postes octogonales, postes cónicos cónicos y postes de mástil alto para carreteras.
Origen	Jiangsu, China
Cantidad mínima de pedido	1 juego
Voltaje estándar	380V 50Hz, Personalizable
Cliente objetivo	Fábrica de fabricación de postes de luz, línea de producción monopolo de acero
Configuración principal	Sistema CNC Delem DA53T, piezas Schneider Electric

2. Introducción del producto

La prensa plegadora hidráulica en tándem CNC de doble varillaje 2-WE67K-400/7000 consta de dos máquinas dobladoras simples de 400 toneladas que funcionan sincrónicamente, la longitud total efectiva de doblado alcanza los 14 metros, especialmente personalizada para postes de alumbrado público cónicos de tamaño largo, postes octogonales y postes grandes de mástil alto. Equipado con un controlador CNC Delem DA53T de Holanda con control de eje Y1/Y2 y sistema mecánico de compensación de coronación de mesa. Partes eléctricas principales Schneider francés, todos los accesorios de marcas de fama mundial garantizan un funcionamiento estable a largo plazo. Admite múltiples moldes personalizados para doblar postes de luz, sistema de descarga lateral, línea de doblado con alimentación automática de placas y función de diagnóstico remoto de fallas, solución completa para la producción de postes de lámpara.

3. Tabla completa de parámetros técnicos

No.	Artículo	Unidad	Valor del parámetro
1	Tipo de máquina	-	Prensa plegadora CNC síncrona electrohidráulica en tándem multimáquina
2	Fuerza laboral nominal	Tonelada	2×400
3	Longitud de la mesa de trabajo única	milímetros	7000, longitud total del varillaje 14000
4	Distancia entre dos cuadros	milímetros	5600
5	Profundidad de la garganta	milímetros	950
6	Altura máxima de apertura	milímetros	970
7	Golpe de ariete	milímetros	320
8.1	Velocidad de descenso rápida	mm/s	60
8.2	Velocidad de flexión de trabajo	mm/s	7
8.3	Velocidad de retorno	mm/s	60
9	Potencia del motor de la bomba principal	kilovatios	2×30
10	Controlador CNC	-	Delem DA53T (Países Bajos), eje Y1/Y2 + sistema de coronación mecánica
11	Compensación de mesa	-	Sistema de coronación mecánica
12	Marca del sello del cilindro	-	marca famosa
13	Marca de válvula hidráulica	-	marca famosa Alemania
14	Marca de bomba hidráulica	-	Marca de EE. UU.
15	Marca de codificador lineal	-	FAGAR, España
16	Componentes eléctricos principales	-	Schneider, Francia
17	Peso neto de una sola máquina	kilos	50000, 100000kg en total
18.1	Dimensión total de una sola máquina L×W×H	milímetros	7200×2710×5696
18.2	Altura del piso sobre el suelo	milímetros	4500
18.3	Longitud Total Con Dispositivo De Descarga Lateral	milímetros	17500
18.4	Ancho Total Con Soporte De Material Frontal	milímetros	4040
19	Forma de embalaje de exportación	-	Embalaje dividido desmontado para transporte marítimo.

4. Lista de accesorios y herramientas estándar y opcionales

Categoría	Detalles
con	1 juego de portaherramientas superior de 18 mm de espesor para poste de alumbrado público, longitud total del molde 14 m
Opción 1	Molde dedicado para poste de luz octogonal, diámetro exterior mínimo de 60 mm, molde octogonal cónico, 14 m de longitud
Opción 2	Juego de troqueles inferiores Multi-V para postes octogonales y postes de mástil alto, especificación 150×150, 14 m de longitud
Opción 3	Molde de polo cónico de doble conformación de 7 veces Relación de conicidad: 11/1000 (Φ60~236) y 13/1000 (Φ60~268) Espesor de pared del poste aplicable: 3 ~ 4 mm, estructura dividida en secciones, longitud total del molde 16 m
Auxiliar estándar	2 juegos de soportes de molde superior cónicos de 6,5 m para ambos lados del soporte superior
Opción 5	Sistema de descarga lateral de poste de luz tipo empuje
Opción 6	Función de diagnóstico remoto de fallas y ajuste remoto de parámetros
Opción 7	Sistema de producción de doblado de postes de luz completamente automático. Incluye carro para platos, grúa de carga, estante de rodillos laterales, sistema de alimentación CNC, dispositivo de posicionamiento, estante de descarga extendido y marco de almacenamiento de postes terminado.
Opción 8	Juego completo de repuestos para plegadora de 400 toneladas.

5. Tabla de ventajas principales de rendimiento

Punto de rendimiento	Descripción detallada de las ventajas
Control síncrono de doble eje Y	Reglas de rejilla lineal instaladas en ambos lados del ariete para señal de posición de retroalimentación en tiempo real, control preciso de dos cilindros hidráulicos
Marco integral de alta rigidez	Estructura soldada compuesta por tanque de aceite, mesa de trabajo, carcasas laterales y ariete, fuerte capacidad de carga y antideformación.
Sistema de sincronización proporcional electrohidráulico	Adopte una válvula proporcional alemana, respuesta estable, pequeña fricción mecánica, fuerza de salida estable y continua
Diseño de instalación de rejillas independientes	Sensores de trama fijados en un soporte en forma de C en lugar de en un marco lateral; los datos de medición no se verán afectados por la deflexión del marco durante la flexión
Control síncrono del varillaje doble de la máquina	Cambie al modo tándem en el panel principal de la máquina, Delem CNC unifica dos señales de la máquina, controla con precisión el descenso rápido, el cambio de velocidad, la velocidad de flexión y retorno para un enlace sincrónico
Sistema inteligente CNC Delem	Interfaz de operación en varios idiomas, cálculo automático del tonelaje de flexión, punto muerto y posición de cambio de velocidad; ariete de soporte con pequeña inclinación para requisitos especiales de flexión
Sistema auxiliar completo de guía y equilibrio	Cumpla con las demandas de procesamiento de doblado excéntrico y de pieza de trabajo larga, garantice una precisión de doblado uniforme a lo largo de toda la longitud de la placa
Compensación de coronación de mesa mecánica	Compensa automáticamente la deflexión de la mesa de trabajo bajo cargas pesadas, garantiza una precisión de formación constante de los postes terminados.
Cilindro hidráulico resistente al desgaste	Tratamiento térmico de enfriamiento de superficies, buena lubricidad, larga vida útil y baja tasa de fallas

6. Tabla de correspondencia de aplicaciones

Tipo de pieza de trabajo	Propósito del procesamiento
Poste de alumbrado público cónico	Doblado de placas largas y conformado en un solo paso para postes de 14 m
Poste de lámpara octogonal	Formación de moldes octogonales especiales, precisión de ángulo uniforme
Poste de mástil alto para carretera	Doblado de varillaje de carga pesada para postes de gran tamaño y paredes gruesas
Monopolo cónico / poste de comunicación 5G	Combinación de moldes formadores de 7 pasadas de doble cono

7. Mesa de soporte del servicio posventa

Artículo de servicio	Contenido específico
Período de garantía	12 meses de garantía total de la máquina; 24 meses para válvula hidráulica, bomba, motor y sistema CNC
Suministro de repuestos	Suministro a largo plazo de repuestos originales vulnerables a costo de fábrica.
Servicio de ultramar	Ingenieros disponibles para instalación, puesta en servicio y capacitación de operadores en el extranjero
Soporte en línea	Video 24 horas al día, 7 días a la semana y soporte de diagnóstico remoto en línea (función opcional preinstalada)
Documentos adjuntos	Manual de operación completo en inglés, tutorial de parámetros de flexión y video de operación

8. Preguntas frecuentes

Pregunta	Respuesta
1. ¿Cuál es la longitud máxima de plegado que puede procesar esta plegadora en tándem?	Dos máquinas de 7000 mm funcionan sincrónicamente, la longitud de plegado efectiva total alcanza los 14 metros y se adaptan perfectamente a postes de alumbrado público largos y postes de mástil alto.
2. ¿Qué marca de piezas principales adopta esta máquina dobladora?	El sistema CNC principal es Delem DA53T de Países Bajos, codificador lineal FAGAR de España, piezas eléctricas Schneider de Francia, todas las mejores marcas de fama mundial.
3. ¿Puede esta máquina formar postes de luz cónicos y octogonales?	Sí, suministramos moldes divididos seccionales combinados para postes octogonales y postes cónicos de doble conicidad 7 veces, con un rango de espesor de pared de 3 a 4 mm para la producción de postes de lámpara.
