Máquina de corte CNC y soldadura de postes de luz de acero RW-DC120/260

1 juego
MOQ
Negociable
Precio
Máquina de corte CNC y soldadura de postes de luz de acero RW-DC120/260
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Especificaciones
Tecnología de corte: corte del plasma del CNC
sistema cargado: Sistema de posicionamiento automático
Material: Acero, aluminio, Q235, A36, hierro
Diámetro superior: 60-120m m
tipo de brazo: Solo brazo afilado, solo, Tri brazo
Diámetro inferior: 130-265m m
Resaltar:

Máquina de soldadura de postes ligeros de acero RW-DC120/260

,

Máquina de corte CNC para postes de luz

,

Máquina de palo ligero con garantía
Información básica
Lugar de origen: Wuxi, China
Nombre de la marca: CMC
Número de modelo: RW-DC120/RW-DC260
Pago y Envío Términos
Detalles de empaquetado: Desnudo
Tiempo de entrega: De acuerdo con la situación real
Condiciones de pago: T/T
Capacidad de la fuente: Según los requisitos
Descripción de producto
Poste ligero que suelda con autógena el sistema del robot de la cortadora del CNC 120-260m m
Descripción general del producto

El RW-DC120/260 es un sistema de producción automático integrado diseñado para la fabricación de postes de luz de acero. Combina soldadura de placa base, soldadura de refuerzo y corte de puertas con plasma CNC en un flujo de trabajo continuo. El sistema es adecuado para la fabricación de postes de luz cónicos, redondos y octogonales con una alta eficiencia de producción y una manipulación manual reducida.

Proceso de producción
  • Carga y posicionamiento de postes.
  • Alineación automática de la placa base
  • Soldadura robotizada de costuras interiores y exteriores.
  • Soldadura automática de refuerzos
  • Corte de puertas por plasma CNC
  • Descarga de postes terminada
Composición del sistema
  • Sistema de soldadura por robot industrial Kawasaki
  • Fuente de poder para soldadura Kemppi
  • Sistema de corte por plasma Hypertherm
  • Sistema de control CNC (Si Dafeng SF-2100S)
  • Sistema automático de manipulación y posicionamiento de postes.
  • Sistema controlador de altura de voltaje de arco
Características clave
  • Producción automatizada de una línea para postes de luz.
  • La soldadura por robot garantiza una calidad de costura estable
  • Corte por plasma CNC para aperturas de puertas precisas
  • Reducción de la manipulación manual y la dependencia de la grúa
  • Producción continua para fabricación en masa.
  • Adecuado para postes cónicos, redondos y octogonales.
Parámetros técnicos
Parámetro Especificación
Rango de diámetro del poste 120-260 mm
Longitud máxima del poste 12-14m
Rango de espesor 2,5-4,5 mm
Capacidad máxima de peso 150 kilos
Velocidad de conducción 6-48 m/h
fuente de plasma Hypertherm Powermax 45
Capacidad de espesor de corte Hasta 6 mm
Ciclo de producción 10-15 minutos/polo
Sistema de soldadura

El sistema de soldadura por robot garantiza un control estable del arco y una calidad constante de la costura a través de la comunicación en tiempo real entre el robot y la fuente de energía de soldadura. Admite soldadura de costura circular y soldadura de nervaduras de refuerzo para estructuras de placa base.

Aplicaciones
  • Postes de alumbrado público
  • Sistemas de iluminación de carreteras.
  • Postes de infraestructura urbana
  • Estructuras de postes de transmisión de energía.
  • Sistemas de iluminación de ciudades inteligentes
Ventajas
  • Línea de producción integrada de soldadura + corte.
  • Reducción de la intensidad de mano de obra y del uso de grúas.
  • Alto nivel de automatización para la producción en masa.
  • Rendimiento estable de soldadura robótica
  • Ciclo de producción más rápido y diseño que ahorra espacio
Diseño del sistema
Light pole welding CNC cutting machine system layout diagram

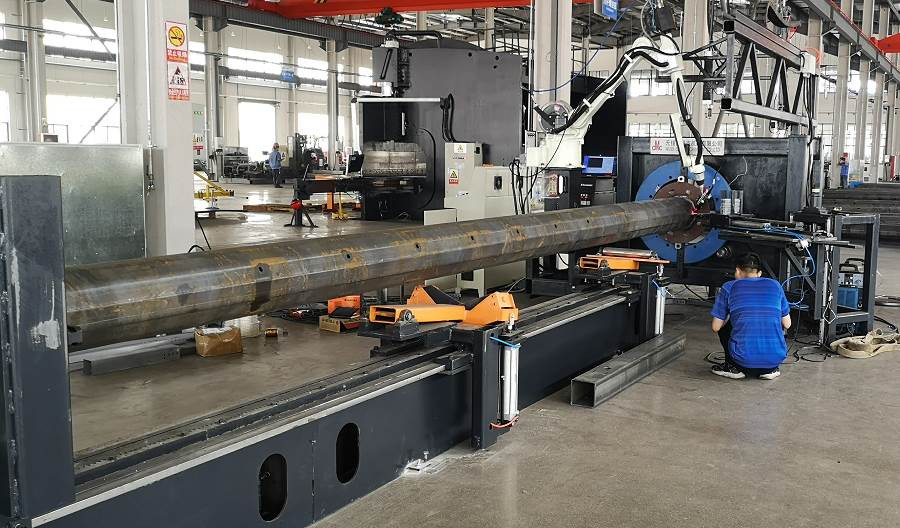

Detailed view of light pole welding and cutting machine components
Especificaciones técnicas detalladas
No. Artículo Parámetro
1 Diámetro mínimo de poste o barra redonda 120mm
2 Diámetro máximo de poste o barra redonda 260 mm
3 Longitud máxima de poste o barra redonda 12~14m
4 Poste o barra redonda mín. espesor 2,5 mm
5 Poste o barra redonda máx. espesor 4,5 mm
6 Peso máximo de poste o barra redonda 150 kilos
7 Velocidad de conducción 6~48m/h, ajustable, con servocontrol AC
8 Velocidad de soldadura Velocidad de referencia 5~7 minutos/pieza
9 Máx. distancia de corte desde abajo, eje X 1500 mm
10 fuente de plasma Hypertherm Powermax 45 Adecuado máx. espesor: 6 mm (fabricado en EE. UU.)
11 Espesor máximo para hacer agujeros y cortes de calidad. Basado en fuente de plasma El estándar superior y la opción
12 Velocidad máxima de corte Basado en una fuente de plasma (para una puerta eléctrica de poste de luz normal, el tiempo de corte es de aproximadamente 30 a 40 segundos)
13 sistema CNC Si Dafeng(SF-2100S)
14 SOFTWARE de anidamiento Nido inteligente
15 Antorcha de corte por plasma CNC 1 juego
16 Controlador de altura de voltaje de arco PESADO HP105
17 altura DISPOSITIVO Dispositivo de movimiento de altura de antorcha de plasma, 1 juego
18 Velocidad de producción para un polo. 10~15 minutos Incluyendo carga y descarga Según el tamaño del poste
Preguntas frecuentes
¿Para qué se utiliza una máquina de corte CNC y soldadura de postes de luz de acero?
Se utiliza para la producción automatizada de postes de luz de acero, integrando soldadura de placa base, soldadura de refuerzo y corte de puertas por plasma CNC en un proceso continuo.
¿Qué tipos de postes de luz puede procesar esta máquina?
La máquina es adecuada para postes de luz de acero cónicos, redondos y octogonales con diferentes tamaños según los requisitos de producción y la configuración de las herramientas.
¿Qué sistema de corte se utiliza para el procesamiento de apertura de puertas?
El sistema utiliza una fuente de corte por plasma Hypertherm, que permite un corte rápido y preciso de aberturas de puertas eléctricas y otras formas personalizadas diseñadas mediante software CNC.
