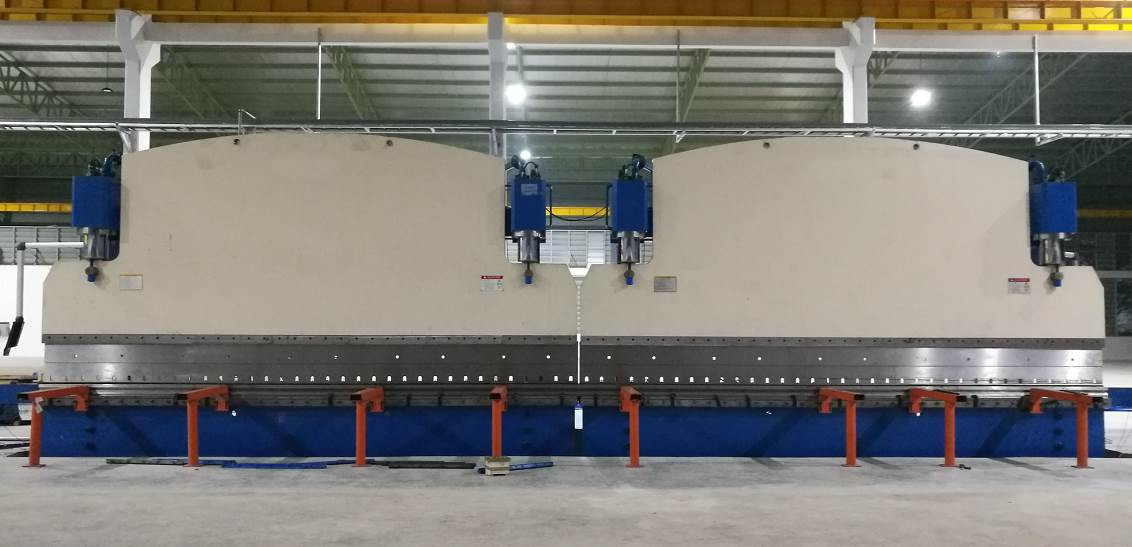

Plegadora hidráulica tándem CNC Modelo: 2-WE67K-320/6000

Aplicación: fabricación de postes luminosos y mástiles altos




Detalles de las herramientas de los frenos de prensa



El rendimiento principal:

• Eje Y1, Y2 --- Dos escalas lineales instaladas a ambos lados del carril para controlar los cilindros.
• El marco de la máquina está compuesto por tanque, mesa de trabajo, carcasas izquierda y derecha y ram.

Así que tiene una alta resistencia y buena rigidez

• Principio de trabajo de sincronización

El freno de presión Adopción de una válvula eléctrico-hidráulica proporcional para garantizar la sincronización de ambos cilindros.La válvula proporcional es fabricada por la empresa BOSCH-Rexroth con muy buen rendimiento como la pequeña fricción entre pares de acción mecánica, un amplificador electrónico fino y un imán eléctrico con una gran fuerza de control y una acción continua.Hay dos raster displayers en ambos lados de la máquina para obtener la señal de la posición de ram continuamente y alimentar de nuevo la señal al sistema de control, entonces el sistema de control controlará la válvula eléctrico-hidráulico para hacer dos cilindros sincronización en una máquina.

• Otro Debido a que los visores de raster están instalados en placas de C, no en placas de carcasa directamente, la desviación de ram y marco durante el trabajo no afectará su precisión de medición y control
• Alrededor de dos unidades de sincronización de trabajo principal:

Si necesita dos unidades trabajando juntas, sólo necesita girar el interruptor a la posición de sincronización en el panel de control de la unidad principal.Ambas señales de posición de la unidad se enviarán al sistema de control CNC (sistema Delem), y la señal de salida del sistema CNC se enviará a la válvula proporcional y la válvula de precarga.velocidad de presión y velocidad de retorno para mantener las dos unidades Sincronización con alta precisión

• A través de la computadora, el operador podía comunicarse con la máquina.La computadora tiene varios lenguajes de servicio, calcula y ajusta la fuerza de flexión automáticamente.También podría calcular y controlar el punto muertoLos trazos (Y1, Y2) de ram podrían hacer una pequeña inclinación para satisfacer los requisitos especiales del usuario.
• Equipado con un buen sistema de guía, sistema de medición de posición y sistema de equilibrio hidráulico para satisfacer los requisitos del trabajo de longitud completa y el trabajo excéntrico.
• La unidad de compensación de la mesa de trabajo se adopta para compensar la desviación de la máquina durante el trabajo para asegurar la precisión de la pieza de trabajo
• La superficie del cilindro tiene un buen desgaste y tratamiento térmico, por lo que tiene una buena lubricación y una larga vida útil.

Sistema de descarga lateral
