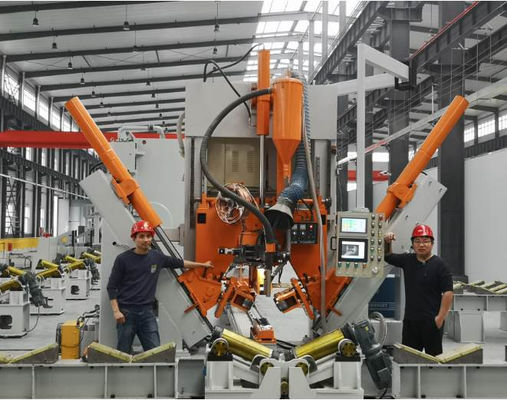

Máquina de soldadura por cierre de postes de luz modelo HM11000 para mástiles altos y monopostes

Control numérico de la lámpara de barrera de entrada, tipo: HM1100/16000

Máquina de soldadura con cerradura por polo CNC, modelo: HM1100/16000

Con sistema de soldadura por pulso MIG y sistema de soldadura por arco sumergido

滚轮型Tipo de rodillo

设计专用于智慧杆,5G杆,高杆灯杆, 电力杆,也可用以普通路灯杆. 设计专用于智慧杆,5G杆,高杆灯杆, 电力杆,也可用以普通路灯杆.

Diseñado especialmente para el poste de faro de calle normal, el poste mono, el poste de mástil alto y el poste de comunicación 5G.

Diámetros: 60~1100 mm, espesor: 3~12 mm

Rango de diámetro 60~1100 mm, rango de espesor 3~12 mm

Alcance de uso: se aplica a la longitud de la central vertical de la puerta de entrada automática, 5G, electricidad, alta luz, también se puede utilizar con la luz de la carretera.

Ámbito de aplicación: adecuado para soldadura de cierre automático longitudinal de postes de longitud mediana de gran longitud, como postes 5G, postes mono, postes de mástil alto y postes normales de faro.

Esta máquina se utiliza generalmente para rodillos de acero de forma circular y circular, que pueden ser de una o dos piezas. Esta máquina es automática, con un motor de velocidad ajustable, puede moverse. El aceite de líquido estimula la presión de la rueda a apretar el eje, al mismo tiempo.

Esta máquina suele ser adecuada para soldar polos poligonales y cónicos de tamaño medio, especialmente adecuada para el polo que tiene sólo una o dos costuras.El carrito está equipado con un motor de velocidad ajustableEl cilindro hidráulico hace que la rueda de presión apriete el poste y soldar al mismo tiempo.

专有特点: Características propias

• Ajuste automático controlado numéricamente, sistema de control numérico, con el cambio de longitud de los palos, ajuste automático de la presión, ajuste automático de la posición de la presión, velocidad y posición automática de los palos de entrega, mantenerse siempre en el estado combinado, para asegurar que se lleve a cabo con éxito. Ajuste automático CNC, sistema CNC, con el cambio de diámetro del poste, ajuste automáticamente la presión,ajustar automáticamente la posición del pie de presión, se ajusta automáticamente la velocidad de alimentación y la posición, mantener la costura de soldadura siempre en el estado cerrado, para garantizar la soldadura sin problemas.
• 确保在前工序合格的基础上, 接后杆子 无扭转,机器后边无需人员 扭杆子来对中.Basándose en la calificación del proceso anterior, después de la soldadura, no hay torsión de la soldadura del poste,y no hay necesidad de personal para pinchar y girar la varilla en la parte posterior de la máquina para centrar la soldadura.
• 推动杆子为变频控制,带有电器 车停止功能,以保证头尾 接接的稳定性. desde la cabeza hasta la cola, la cabeza casi no queda sin conectar la longitud, no se necesita realizar un ajuste artificial en la cola de 100 ~ 200 mm de longitud.con una función de frenado eléctrico para garantizar la estabilidad de la soldadura de cabeza y colaEste sistema permite soldar el poste de extremo pequeño a extremo inferior con una superficie completa y casi ninguna longitud que quede fuera de la soldadura.
• 压脚数量为3套,优点是减少压脚对路灯杆的表面压力,表面美观,减少压痕影响,同时适合生产八角杆,多??杆和圆??杆. Puede ser de igual tamaño o puede ser redondo.Es adecuado para la producción de postes octogonalesPuede ser de igual diámetro o cónico.
• El coche puede volver rápidamente eléctrico a la posición establecida, sin necesidad de empuje artificial, reduciendo la intensidad de trabajo del operador. El carrito de tipo empuje con función de retorno rápido motorizado, no necesita que el operador empuje manualmente y reduce la intensidad de trabajo de los operadores.
• 后推动型小车,带气动 紧装置,相对手动 紧,简单快速. El carrito trasero con dispositivo de sujeción neumática, es simple y rápido en comparación con el sujeción manual.
• 埋弧+脉冲 双机双功能 Con sistema de soldadura de pulso MIG y con sistema de soldadura de arco sumergido, doble fuente de energía de soldadura.
• El lado de la carga está en el lado de la máquina, evitando que el operador se mueva a larga distancia delante y detrás, el operador solo necesita trabajar en la posición de la máquina principal, reduciendo enormemente la intensidad laboral del operador. El lado de descarga es de tipo rodillo, que es conveniente para la carga y descarga,y es propicio para realizar la automatización de los materiales aguas arriba y aguas abajoLa carga y descarga pueden estar en el mismo lado para que el operador evite el movimiento de larga distancia.que reduce en gran medida la intensidad de trabajo.
• 带杆子后导板,自适应调整,实际操作中很少调节位置,降低操作人员的劳动强度.Con el dispositivo de guía de poste trasero, se puede ajustar de manera adaptativa. En la operación práctica, la posición de la costura de soldadura rara vez se ajusta,que reduce la intensidad de trabajo de los operadores.
• A través de la cámara instalada en la cabeza de la máquina, la costura de soldadura se refleja en la pantalla del panel de control principal.haciendo el seguimiento de la costura de soldadura simple y fácil, y la reducción de la intensidad de trabajo del operador para el control de la soldadura..
• El sistema de presión de aceite y control de sincronización desarrollado por el propio R & D, redujo los requisitos de los palos opuestos, haciendo que los palos posteriores sean redondos, de forma pequeña. El sistema de presión de aceite y CNC desarrollado por el propio R & D, hace que el poste soldado sea redondo y deformación pequeña.
• 操作人员: 1 persona. Operador: 1 persona.
• Regal de rodillos de descarga, 5 juegos (adecuados para postes de 12m, 14m, 16m)
• Se pueden proporcionar máquinas con diferentes direcciones de trabajo. De acuerdo con el diseño del taller del comprador, se pueden proporcionar máquinas con diferentes direcciones de trabajo.
• Para los requisitos especiales del cliente, puede diseñar y fabricar especial, para satisfacer diferentes palos en todo el mundo. Para los requisitos especiales de los clientes, la máquina puede ser especialmente diseñada y fabricada para satisfacer diferentes polos en todo el mundo.

• Artículos de las opciones

1, Sistema de carga y descarga de los postes de los faroles:

En el lado izquierdo de la máquina, hay un estante de almacenamiento, que puede almacenar 20 ~ 30 postes (el número varía según el tamaño de los postes).y el poste de faro será descargado para descargar en el estante de almacenamiento que está en el lado derecho de la máquina, puede almacenar 20 postes (el número varía según el tamaño de los postes).

2, sistema de seguimiento automático láser, láser a la costura, cámara para obtener las fotos láser, software de cálculo para encontrar la posición de la costura de la foto, mensaje enviado al PLC,PLC controlará el servomotor para mover la antorcha de soldadura a la posición de la costura.

3, Función de diagnóstico remoto. El proveedor de la máquina puede ayudar al cliente en el diagnóstico remoto de fallas y el ajuste remoto de parámetros. Conveniente para que los clientes reanuden rápidamente la producción.

4 Inducción para minimizar el efecto del plátano causado por la soldadura del dispositivo que reducirá el efecto del plátano para la máquina de soldadura Máquina de calefacción por inducción de alta frecuencia,incluido el cuerpo de la máquina de calefacción y la bobina de calefacción por inducción.

机器 contiene las siguientes partes:

La máquina consta de las siguientes partes:

• Uso para el transporte de carretillas
• 主龙门架 Cuadro del pórtico principal
• Sistema de conducción de trolley
• 后出料滚轮, 5 juegos De descarga de rodillos, 5 juegos
• 液压??紧部分Parte de sujeción hidráulica (incluida la rueda de sujeción, destinada a los postes medianos, incluidos los rodillos de sujeción, adecuados para postes de tamaño medio)
• Sistema de soldadura por arco sumergido, con sistema de alimentación de alambre
• Sistema de recuperación de flujo
• 液压系统Sistema hidráulico
• Sistema de control
• El molde de ruedas de presión, según las necesidades del cliente.

包含:适合高杆灯杆,智慧杆,5G杆 modelo un juego

: convient普通路灯杆,最小直径60mm, 等径圆杆,圆??杆 moldeado un conjunto

: adecuado para el poste de luz de carretera común, mínimo de 60 mm de diámetro, 八角杆模具一套

: además configuración adecuada para el uso de los palos de luz de la calle ordinaria.

Rollo de sujeción, de acuerdo con los requisitos de los postes del cliente.

Incluyendo:

1 juego adecuado para mono palo, mástil alto, molde 5G.

1 juego adecuado para postes normales de faro de calle, de diámetro mínimo de 60 mm (postes redondos y postes cónicos)

1 juego adecuado para postes normales de faro de calle, con un diámetro mínimo de 60 mm (postes octogonales)

1 conjunto de dispositivos de sujeción traseros adecuados para postes normales de faro (incluye una herramienta pequeña, adecuada para postes de longitud muy corta, como un brazo de 1 a 2 metros de largo).
