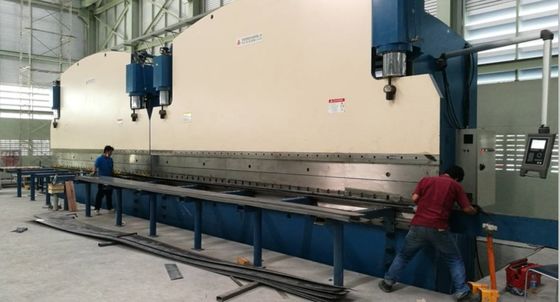

2-WE67K-400/7000 CNC Tandem Freno de Presión Hidráulico para hacer mástil alto de poste ligero

2-WE67K-400/7000 CNC Tandem Freno de Presión Hidráulico para hacer mástil alto de poste ligero

Nombre De La Marca: CMC
Model Number: 2-WE67K-400/7000 y sus derivados
Información detallada
Presión normal:
400KN
Resaltar:

Fabricación CNC de freno de presión hidráulica en tándem

,

Freno en tándem de la prensa hidráulica del CNC

,

Fabricación de Máquina de mástil alto de poste ligero

Descripción de producto
Características técnicas
1 El tipo Sincronizador hidro-hidráulico CNC con múltiples máquinas en tándem
2 Fuerza de trabajo 2X400 toneladas
3 Duración de la tabla 2X7000 mm
4 distancia entre marcos Las demás:
5 Profundidad de la garganta Las demás:
6 Altura abierta Las demás:
7 Infarto cerebral 320 mm



8

Trabajo

Velocidad

Descarga 60 mm/s
Trabajo 7 mm/s
Regreso 60 mm/s
9 Motor principal 2x30kw (marca Siemens)
10 Sistema CNC

Tipo: DELEM DA52S

Delem Co., Países Bajos

2 (Y1, Y2)

11 Herramienta

Con 1 perforador y 1 matricial de fondo de bloques multi-V para hacer min.

60 mm OD tipo de luz cónica octogonal.

El espesor del soporte de herramientas es de 18 mm

La mesa de trabajo con sistema de coronación (sistema de compensación)

Con soporte para láminas delanteras y traseras

12 Sello en los cilindros NOK, marca japonesa o SFK
13 Componentes hidráulicos BOSCH-Rexroth, Alemania
14 Bombas hidráulicas SUNNY ((HYTEK), Estados Unidos
15 Sensor de visualización de raster lineal Heidenhain, Alemania
16 Elementos eléctricos principales en el gabinete El Sr. Schneider
17 peso 2x50000 kg
18 Tamaño total ((mm) LxWxH 2x7250x3900x5600
19 Embalaje:

De otro tipo

La máquina debe ser desmontada durante el transporte. Nuestro ingeniero debe ir al cliente para montarla y ajustarla.



El rendimiento principal:

  • Eje Y1, Y2 ---- Dos escalas lineales instaladas en ambos lados de ram para controlar los cilindros.
  • El marco de la máquina se compone de tanque, mesa de trabajo, carcasas izquierda y derecha y ram.
  • Principio de trabajo de sincronización

El freno de presión Adopción de una válvula eléctrico-hidráulica proporcional para garantizar la sincronización de ambos cilindros.La válvula proporcional es fabricada por la empresa BOSCH-Rexroth con muy buen rendimiento como la pequeña fricción entre pares de acción mecánica, un amplificador electrónico fino y un imán eléctrico con una gran fuerza de control y una acción continua.Hay dos raster displayers en ambos lados de la máquina para obtener la señal de la posición de ram continuamente y alimentar de nuevo la señal al sistema de control, entonces el sistema de control controlará la válvula eléctrico-hidráulico para hacer dos cilindros sincronización en una máquina.

  • Otro Debido a que los visores de raster están instalados en placas de C, no en placas de carcasa directamente, la desviación de ram y marco durante el trabajo no afectará su precisión de medición y control.
  • Alrededor de dos unidades de sincronización de trabajo principal:

Si necesita dos unidades trabajando juntas, sólo necesita girar el interruptor a la posición de sincronización en el panel de control de la unidad principal.

Ambas señales de posición de la unidad se enviarán al sistema de control CNC (sistema Delem), y la señal de salida del sistema CNC se enviará a la válvula proporcional y la válvula de precarga.punto de cambio de velocidad, velocidad de presión y velocidad de retorno para mantener las dos unidades Sincronización con alta precisión

  • A través de la computadora, el operador podía comunicarse con la máquina.La computadora tiene varios lenguajes de servicio, calcula y ajusta la fuerza de flexión automáticamente.También podría calcular y controlar el punto muertoLos trazos (Y1, Y2) de ram podrían hacer una pequeña inclinación para satisfacer los requisitos especiales del usuario.
  • Equipado con un buen sistema de guía, sistema de medición de posición y sistema de equilibrio hidráulico para satisfacer los requisitos del trabajo de longitud completa y el trabajo excéntrico.
  • La unidad de compensación de la mesa de trabajo se adopta para compensar la desviación de la máquina durante el trabajo para garantizar la precisión de la pieza de trabajo.
  • La superficie del cilindro tiene un buen desgaste y tratamiento térmico, por lo que tiene una buena lubricación y una larga vida útil.
