Highmast y máquina monopolar de la soldadura continua
Created with Pixso.

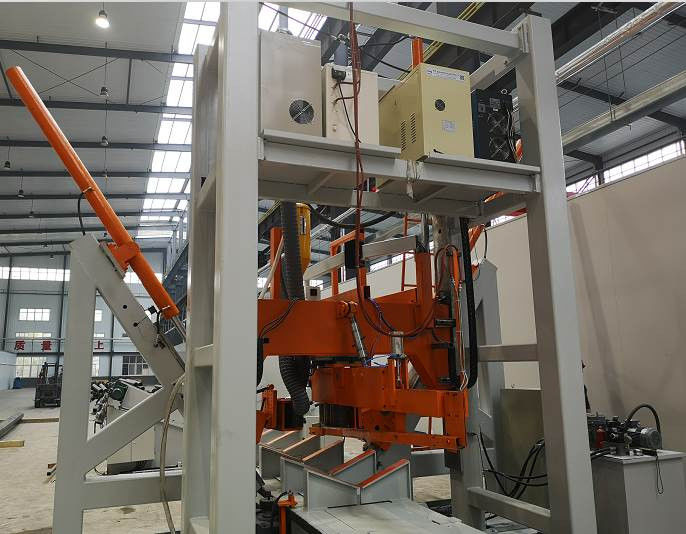

HM2500/12000 Máquina de soldadura de cerraduras para mástil alto / polo mono / polo de comunicación

HM2500/12000 Máquina de soldadura de cerraduras para mástil alto / polo mono / polo de comunicación

Nombre De La Marca: CMC
Model Number: HM2500/12000
MOQ: 1 juego
Precio: According to the machine requirements
Capacidad De Suministro: Según la situación real
Información detallada
Lugar de origen:
Wuxi, China
Utilización:
Cerramiento / soldadura de costuras
Garantización:
Un año
El color:
Personalizado
Detalles de empaquetado:
desnudo
Capacidad de la fuente:
Según la situación real
Resaltar:

Máquina de soldadura de mástil alto

,

Máquina de soldadura de polos mono

,

Máquina de soldadura de postes de comunicación

Descripción de producto

Las máquinas de soldadura de cristales de acero o de acero son las que se utilizan en el proceso de soldadura.

Máquina de recepción directa controlada por números, 型号: HM2500/12000



设计专用于5G杆, 电力杆, 高杆灯杆. El diseño está diseñado para 5G杆, 电力杆, 高杆灯杆.

Diseñado para poste de mástil alto, monopolio, poste de comunicación 5G



Diámetro: 400 a 2500 mm, espesor: 6 a 20 mm, longitud: 1200 mm

Diámetro: 400 a 2500 mm, espesor: 6 a 20 mm, longitud: 1200 mm



双弧 双丝埋弧 机 doble arco línea

máquina de soldadura de doble arco de tres alambres



Rango de uso: aplicable a las puertas de acceso automáticas de longitud media, 5G, electricidad, altura

Ámbito de aplicación: adecuado para soldadura de cierre automático longitudinal de larga longitud y de tamaño medio (como el poste 5G, el monopolio, el poste de mástil)



Máquina de soldadura con cerradura de polos CNC, es adecuada para una cáscara o dos cáscaras tipo polígono y círculo de pólo cónico ((pólo cónico).

es una línea de soldadura automática, la estructura tipo pórtico está fija y con sistema de soldadura, en forma de V de longitud de palo completo dolly ((tabla de trabajo) con servo

Motor para movimiento ajustable de velocidad, El cilindro hidráulico empuja la rueda de sujeción para cerrar el poste y hacer soldadura al mismo tiempo.

Para dos postes de costura, cuando la primera soldadura de costura terminado, el rodillo inferior se elevará y girar el poste a otra posición de costura para comenzar segundo

soldadura de costuras.



Esta máquina se aplica generalmente a palos de tamaño mediano de forma circular y circular, puede ser un tipo de pieza o puede ser de dos tipos.

两片型的杆子,当一条?? 接完成后, 滚轮装置顶起杆子旋转到位, 完成另外一条?? 的?? 接. Cuando se ha completado el 接接, el 滚轮装置顶起杆子 girará hacia su lugar, 完成另外一条?? 接.



专有特点 Características propias:

  • Control numérico ajuste automático, sistema de control numérico, con el cambio de ancho de barra, ajuste automático de la presión, ajuste automático de la posición de la presión, velocidad y posición automática del material de ajuste, mantenerse siempre en estado de conexión, para garantizar que la conexión se realice sin problemas.

Ajuste automático CNC, sistema CNC, con el cambio de diámetro del poste, ajustar automáticamente la presión, ajustar automáticamente el

posición del pie de presión, coincidir automáticamente con la velocidad de alimentación y la posición, mantener la costura de soldadura siempre en estado cerrado, para garantizar

la soldadura suave.

  • El sistema de control numérico especial hace que la sincronización del pie izquierdo sea muy buena.
  • El sistema de control CNC especial hace que el lado izquierdo y derecho de la sincronización del pie sea muy bueno.
  • 确保在前工序合格的基础上, 接后,杆子 无扭转,机器后边无需人员 扭杆子来对中.
  • Basándose en la calificación del proceso anterior, después de la soldadura, no hay torsión de la soldadura del poste,y no hay necesidad de personal para pinchar y girar la varilla en la parte posterior de la máquina para centrar la soldadura.

4El eje está en una mesa de trabajo de tipo V, su movimiento es controlado por el servicio, para garantizar la estabilidad de la cola.

El poste está sobre la mesa de trabajo en forma de V, y su movimiento está controlado por servo para garantizar la estabilidad de la soldadura de la cabeza y la cola.

La soldadura de la cabeza a la cola reduce en gran medida la longitud de la cola que no está soldada.

  • 压脚数为3套, 优点是减少压脚对路灯杆表面的压力, 表面美观, 减少压痕影响, 同时适合生产八角杆, 多??杆和圆??杆.
  • Puede ser igual o puede ser circular.

El número de rodillos de sujeción es de 3 juegos, la ventaja es reducir la presión del rodillo a la superficie del poste, y reducir el arañazo en la superficie.Polos poligonales y polos cónicosPuede ser igual de diámetro o cónico.

  • La mesa de trabajo de tipo V puede volver rápidamente eléctricamente a la posición establecida, reduciendo la intensidad de trabajo del operador.

La mesa de trabajo en forma de V con función motorizada de retorno rápido, y reduce la intensidad de trabajo de los operadores.

  • Función de soldadura por arco sumergido
  • 带杆子后导板, ajuste de autoadaptación, muy poca ajuste de posición en la operación real, reducción de la intensidad de trabajo del operador.

En el funcionamiento práctico, la posición de la costura de soldadura rara vez se ajusta.

que reduce la intensidad de trabajo de los operadores.

  • Mediante la instalación de una cámara en la cabeza de la máquina, se refleja en la pantalla de la consola, lo que hace que el seguimiento sea sencillo y fácil, reduciendo la intensidad de trabajo del operador.

A través de la cámara instalada en la cabeza de la máquina, la costura de soldadura se refleja en la pantalla del panel de control principal, haciendo que el

el seguimiento de la costura de soldadura simple y fácil, y la reducción de la intensidad de trabajo del operador para el seguimiento de la soldadura.

  • El sistema de presión de aceite y control de sincronización desarrollado por el fabricante, redujo los requisitos de los palos, haciendo que los palos posteriores fueran redondos y pequeños.
  • El sistema de presión de aceite y CNC auto-desarrollado, haciendo el poste de soldadura redondo y de deformación pequeña.
  • Cuando el eje de dos piezas, una pieza de conexión terminada, la máquina de rodar a la cima del eje de conexión girará a su lugar, completando la conexión de otra pieza.
  • Para dos postes de costura, cuando se termine la soldadura de la primera costura, el rodillo inferior se elevará y girará el poste a otra posición de costura para comenzar la segunda soldadura de costura.
  • carga y descarga del material en la posición delantera
  • Sistema de refrigeración de agua con bloque de cobre interno, para mejorar la permeabilidad.
  • Los bloques de cobre interiores, que mejoran en gran medida la velocidad de penetración de la soldadura.
  • 操作人员: 1 persona. Operador: 1 persona.
  • Más de 10 mm de espesor, adopción de doble arco doble de fibra (o doble de electricidad de tres fibras) de arco enterrado, corriente directa + de comunicación, corriente directa adopción de gran flujo eléctrico de baja tensión, corriente directa de arco eléctrico obtención de gran profundidad, corriente directa adopción de relativamente menor corriente eléctrica de gran arco eléctrico, aumento de la anchura, obtención de un buen aspecto.

Artículos opcionales: para placas de espesor superior a 10 mm, adoptar doble arco y doble alambre (o doble eléctrico y tres alambres) sumergidos

soldadura por arco, DC + AC, la soldadura por DC adopta alta corriente y bajo voltaje, el arco de CC obtiene una gran penetración, AC adopta relativamente pequeño

El doble de la velocidad de soldadura, mejora el rendimiento de la soldadura y reduce el consumo de energía.

  • Se puede elegir: Sistema de datos de producción de Internet
  • 功能1: puede proporcionar datos de producción a los gerentes de producción: tiempo de apertura, tiempo de conexión, tiempo de no conexión, cantidad de producción, etc.
  • Función 2: actualización oportuna del software, obtención de los mejores y más recientes datos de software y experiencia, puede ayudar a los clientes, diagnóstico de fallos remotos, ajuste de parámetros remotos.

Punto opcional: sistema de datos de producción en red

Función 1: puede proporcionar datos de producción al personal de gestión de la producción: potencia en tiempo, tiempo de soldadura, tiempo de no soldadura,

cantidad de producción, etc.

Función 2: actualizar oportunamente el software para obtener el mejor y más reciente software y datos de experiencia que puedan ayudar a los clientes en

Es conveniente para los clientes reanudar rápidamente la producción.



机器 contiene las siguientes partes:

La máquina consta de las siguientes partes:

  • 伺服驱动的V型工作台 Mesa de trabajo de tipo V con accionamiento servo (Dolly)
  • Uso en V trabajo del banco delantero y trasero trenes delanteros y traseros para la mesa V
  • 主龙门架 Cuadro del pórtico principal
  • Sistema de accionamiento de la mesa de trabajo de tipo V
  • 液压??紧部分 Unidad de sujeción hidráulica (incluidas las ruedas de sujeción, incluidos los rodillos de sujeción)
  • Sistema de soldadura por arco sumergido, con sistema de alimentación de alambre
  • Sistema de recuperación de flujo
  • Sistema de refrigeración de agua con barras de cobre interiores con sistema de refrigeración por agua
  • 操作平台 Plataforma de operación
  • 滚轮架子2对, Roller de rotación de polos, 2 pares
  • 液压系统 Sistema hidráulico
  • Sistema de control



技术参数Parámetro técnico
1

el diámetro de alcance de los accesorios

Diámetro del poste

Cubiertas de aluminio
2

longitud máxima del poste de luz

Duración de la mesa de trabajo

12000 mm
3 √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ 6 ~ 20 mm, Q235, Q355 y otros
4

压脚数 cantidad

Cuantidad de pies de sujeción

Tres unidades.
5

油 电机 功率 energía del motor

Potencia del motor de la bomba de aceite

2.2+2.2+3 KW
6

energía de la máquina móvil

con una potencia de motor de servo para mesa de trabajo de tipo V (dolly)

7 kW. velocidad ajustable

Velocidad ajustable, servo CA

7

垂直顶压行程 (Vía vertical de la presión)

Trazo de prensado vertical

Con una anchura de 25 mm
8

altura de operación

Alturas de funcionamiento

杆子下角 a la distancia del suelo

Distancia entre el ángulo inferior del poste y el suelo:800

9

- ¿Por qué?

Máquina de soldadura

双电三丝埋弧?? 机 también

Arco directo fuente de energía 1250

Fuente de energía de entrada AC380V, 三相, 50Hz

额定 capacidad de entrada 80KVA

salida de corriente DC250A DC1250A

额定负载持续率 el 80%

交流埋弧 电源型号 1000A corriente de corriente de corriente de corriente de corriente

额定 capacidad de entrada:125KVA

Fuente de energía de entrada AC380V, 50Hz

rango de salida de voltaje: 30~44V

flujo eléctrico de salida AC250A AC1250A tasa de carga continua nominal del 60%

双电三丝 机 品牌: 开元 (cuatro cables)

Máquina de soldadura por arco sumergido de doble cable eléctrico de tres hilos

Fuente de alimentación de soldadura por arco sumergido en CC modelo 1250

Potencia de entrada AC380V, de tres fases, 50 Hz

Capacidad nominal de entrada 80KVA

Corriente de salida dc250a ~ dc1250a

Duración de la carga nominal del 80%

Fuente de alimentación de soldadura por arco sumergido de CA modelo 1000A

Capacidad de entrada nominal: 125kva

Potencia de entrada AC380V, de una sola fase, 50 Hz

Rango de salida de voltaje: 30 ~ 44V

Corriente de salida ac250a ~ ac1250a, duración de carga nominal del 60%

Doble soldador eléctrico de tres alambres marca: Kaiyuan

10

Diámetro de las fibras

Diámetro del alambre de soldadura

双电三丝: sólo una:4.0, 双丝: 2x2.0 (1.6)

Dos cables de tres cables de doble potencia: un solo cable: 4.0,

el cable doble: 2x2.0(1.6)

11

接 velocidad de trabajo

Velocidad de soldadura

0.3~1.5m/min 无级可调 (nota: la densidad es diferente, la velocidad también es diferente)

0.3~1.5m/min ajustable sin pasos

Nota: espesor diferente, velocidad diferente)

12 Dirección de soldadura

接 desde el gran extremo hacia el pequeño extremo 接

Soldadura de extremo grande a extremo pequeño

13 Tasa de penetración de la soldadura 80 a 90%
14

elemento eléctrico

Componentes eléctricos

施耐德 marca francesa

Schneider (marca francesa)

15 Sistema de control numéricoSistema CNCPLC Siemens (marca alemana)
16 Marca del motor principal de la bomba hidráulica

- ¿Por qué no?

WNM

17

El coche eléctrico

Motor de mesa de trabajo tipo V (Dolly)

伺服电机 el servicio eléctrico

Motor de servicio

18

- ¿Qué quieres decir?

Marca de las máquinas de soldadura

如上第9条, como punto 9

开元 (Kaiyuan) La mejor marca en China
