Nombre De La Marca: | CMC |
Model Number: | LDC-350/2000: las ayudas a las empresas |
MOQ: | 1 juego |
Precio: | Negociable |
Condiciones De Pago: | En el caso de las empresas de servicios de telecomunicaciones: |
Capacidad De Suministro: | De acuerdo con los requisitos específicos |
Máquina de corte de puerta de luz láser de CNC, Modelo: LDC-350/2000
数控激光路灯杆电门切割机, 型号: LDC-350/2000
(适合圆杆, 棱杆 para polo cónico redondo, polo octogonal, polo poligonal)
Aplicación: 应用

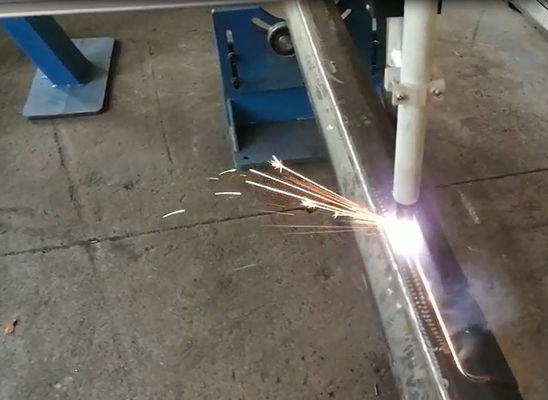

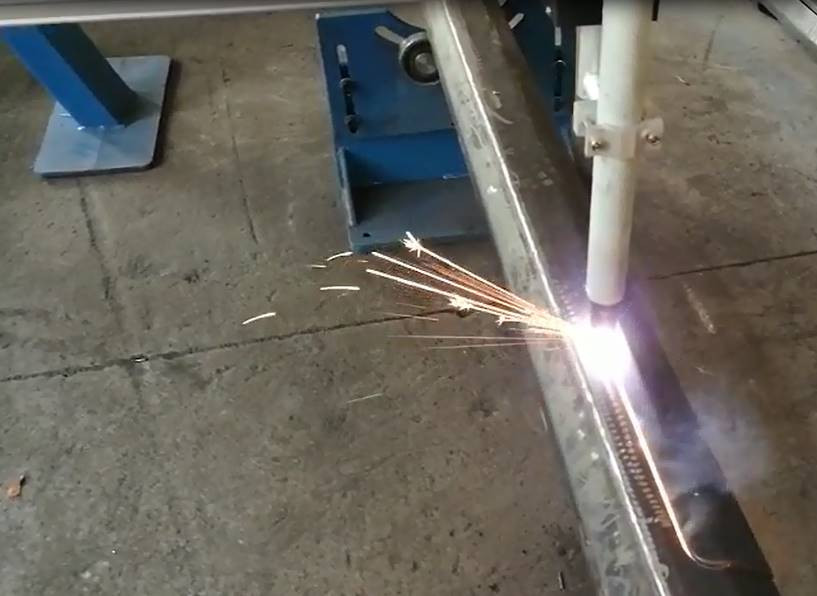

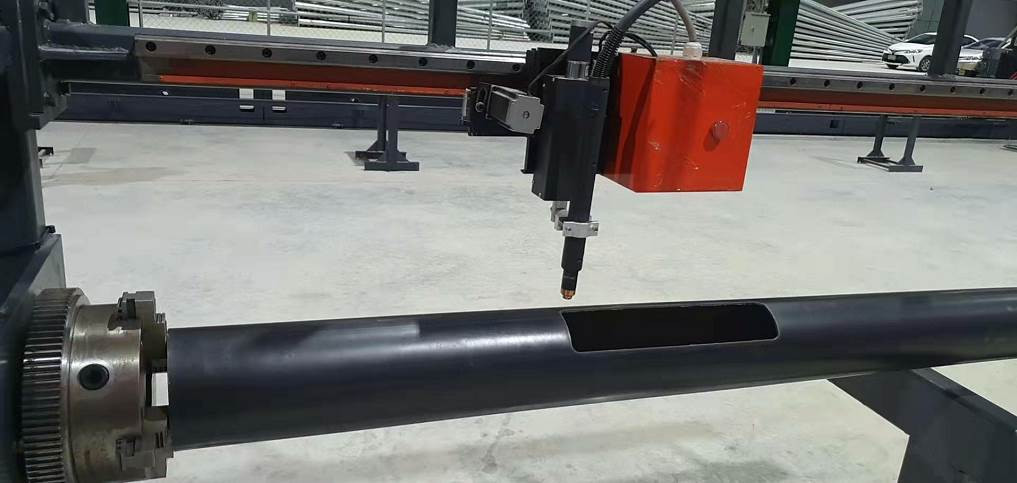

Es adecuado para el poste cónico, el poste redondo, la puerta de la puerta de luz octogonal CNC Cutting, la forma de corte puede ser cualquiera que sea diseñado por la computadora.
La fuente de corte es láser automático. Por lo tanto, la velocidad de corte será mucho rápida, y la calidad de vanguardia es mejor que el plasma y el corte de llama.

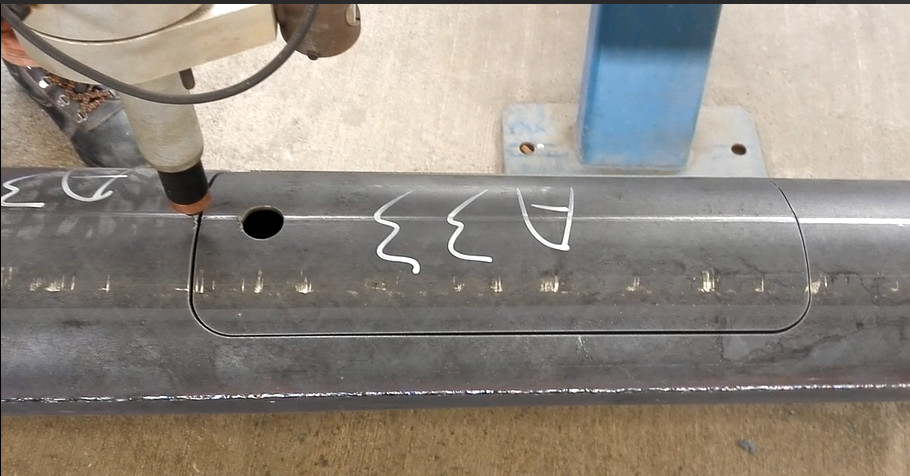

El punto clave, debido al uso de la forma de cortar láser, el espacio de corte es relativamente pequeño y las piezas cortadas generalmente se usan como cubiertas de puerta.
适用于圆锥形杆, 圆杆, 八角形灯杆电门的数控切割, 切割形状可以是任何电脑 CAD 可以绘制的图形都可以通过随机附带的专用软件来切割.
切割源是自动激光, 因此切割速度会很快, 并且切口光滑圆整, 切口质量比等离子和火焰切割更好.
由于使用激光的切割方式, 切割缝隙比较小, 一般割下的件, 作为门盖使用.
Parámetro principal: 主要技术参数
No. | Artículo | Parámetro |
1 | Material de polo 杆子材质 | Acero 钢 |
2 |
Max. longitud de corte, eje x 最大切割长度, x 轴 |
2000 mm (por un corte de carrera una vez) |
3 |
Ángulo de rotación, un eje 旋转角度, A 轴 |
Cualquier ángulo 0 ~ 360 grados |
4 | Mínimo de diámetro exterior de la tubería最小杆子直径 | 60 |
5 | Tubería máximadiámetro exterior 最大杆子直径 | 350 |
6 | Peso máximo del poste 最大杆子重量 | 350 kg |
7 | Longitud máxima del poste 最大杆子长度 | 12m, 14m |
8 | Sistema de control CNC 数控系统 |
方菱异形管数控系统 L6000 Colmando l6000 |
9 | Fuente del láser de fibra 激光光源 |
锐科激光器 Raycus 3kw |
10 | Antorcha de corte láser 激光头 | E hacer 2.0 |
11 | Ajustador de altura láser 激光调高器 | IHC100B |
12 | Sistema de ajuste de altura de láser 激光升降模组 | MS-J150 |
13 | Dispositivo de enfriamiento láser 激光冷水机 | HL-2000-QG2/2 |
14 |
建议使用气体, 氧气 Sugerencia de gas de corte: O2 |
O2 |
15 |
Grosor de corte y velocidad 切割厚度和速度参考 |
见附件 |
16 | Brecha de corte | Alrededor de 0.3-0.5 mm |
17 | Motor principal/marca 电机 | Servo Motor 伺服 |
18 | Eje de control 控制轴 | 3 eje, x, a, z 3 轴数控, x, a, z |
19 |

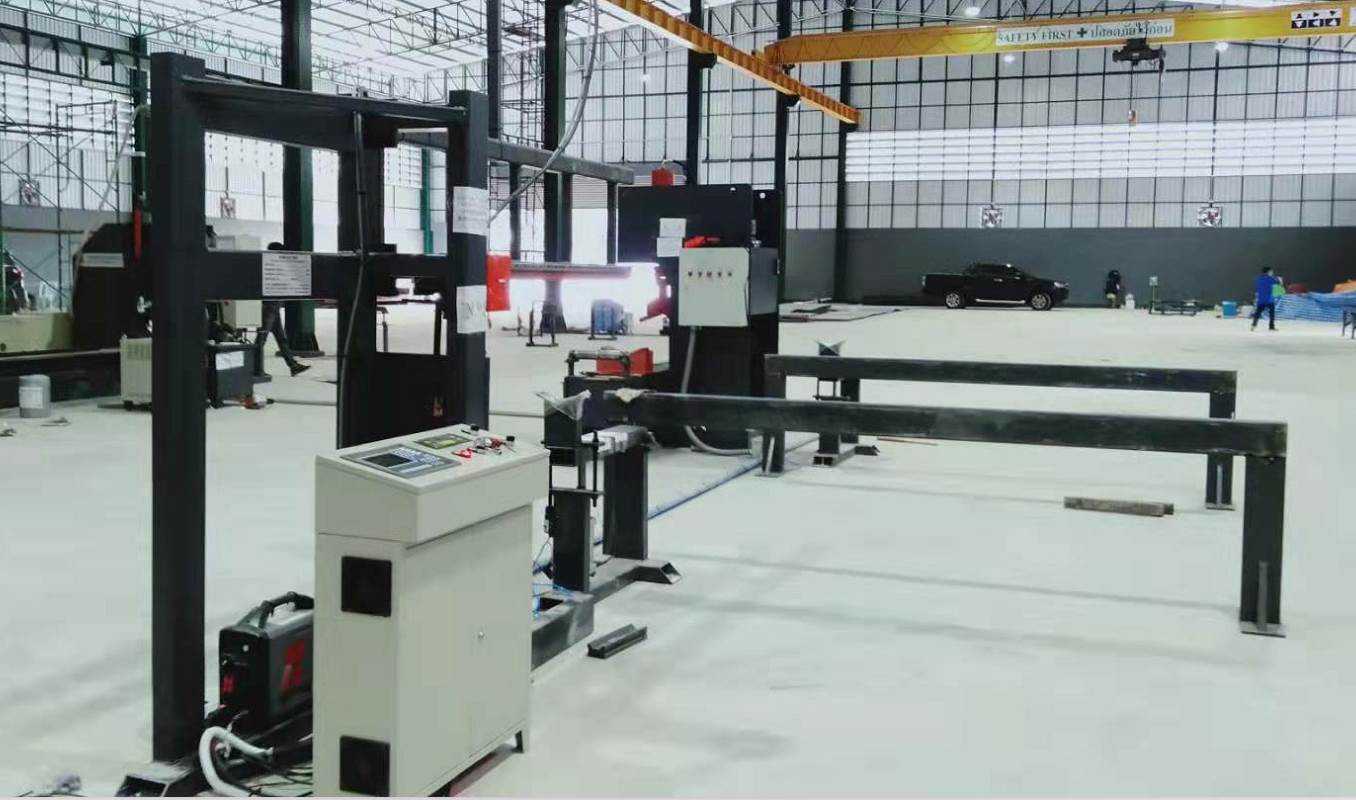

Modo de trabajo: como tipo de línea de ensamblaje, izquierda dentro y hacia afuera, dirección de producción de un sentido 工作形式: 流水线型式, 左进右出, 一个生产方向 |
Esos postes que esperan el corte se colocarán en un lado de la máquina en una fila, y los postes terminados se moverán al otro lado de la máquina en una fila. Ahorro de mano de obra, embarque rápido 安定 descarga. 等待切割的, 成一排在机器一边, 切割完成的, 移动到机器的另外一边, 成一排. 省人工, 上下杆速度快. |
20 | Temperatura ambiental 环境温度 | 0-45 ℃ |
21 | Humedad 湿度 | <90%, sin condensación 无凝结 |
22 | Entorno 周边环境 | Ventilación, sin batido grande, 通风, 无大的震动 |
23 |
Voltaje de entrada 输入电压 (Se puede hacer de acuerdo con el requisito de voltaje del país del comprador). 可以按照客户方的国家电压提供 |
单相 Fase única, 220V, 50Hz 三相 Tres fases, 380V, 50Hz |
Grosor de corte y velocidad
切割厚度和速度参考
厚度 mm Espesor |
切割气体 Gas |
切割速度 m/min. Velocidad de corte |
功率 W Fuerza |
气压 bar Presión de gas |
切割高度 mm Altura de la boquilla |
2 | O2 | 5.5-6.5 | 3000 | 0.7 ~ 0.9 | 0.4 |
3 | O2 | 3.8-4.5 | 3000 | 0.7 ~ 0.9 | 0.4 |
4 | O2 | 3.3-3.6 | 3000 | 0.7 ~ 0.9 | 0.4 |
5 | O2 | 3-3.3 | 3000 | 0.5 ~ 0.7 | 0.4 |
6 | O2 | 2.9-3.1 | 3000 | 0.5 ~ 0.7 | 0.4 |
8 | O2 | 1.2 ~ 1.3 | 3000 | 0.7 ~ 0.9 | 0.4 |
10 | O2 | 1.1 ~ 1.2 | 3000 | 0.7 ~ 0.9 | 0.4 |
12 | O2 | 0.9 ~ 1.0 | 3000 | 0.9 ~ 1.1 | 0.4 |
Sistema de control CNC Fangling L6000
方菱异形管数控系统 L6000
IMC6610 运动控制器
IMC6610 Controlador de movimiento
|
电机控制 Control del motor
|
6 路高速脉冲输出伺服驱动器, 位置模式, 最高频率 3MHz, 含焦点轴控制, 包含 6 路编码器反馈 Controlador de servo de salida de pulso de alta velocidad de 6 vías, modo de posición, frecuencia máxima 3MHz, Incluyendo control del eje focal y retroalimentación del codificador de 6 vías |
每轴独立伺服报警和使能 Cada eje tiene una alarma de servo independiente y una función de habilitación |
||
运动控制性能 Rendimiento de control de movimiento
|
控制周期 1Ms Ciclo de control: 1 ms |
|
S 型加减速 Aceleración y desaceleración en forma de S |
||
贝塞尔曲线拟合算法 Algoritmo de ajuste de la curva de Bessel |
||
激光控制信号 Señal de control láser
|
2 路 PWM 信号, 可选择 24V 或 5V Señal PWM de 2 vías, 24 V o 5V |
|
4 路 DA0 ~ 10V 模拟量输出 4 vías DA0 ~ 10V Salida analógica |
||
总线接口 interfaz de bus |
2*rs232,2*rs485,1*rs422,2*Can | |
网络接口 interfaz de red |
2*RJ45 | |
Io 信号 IO SEÑAL |
32 路输入, 含轴限位输入口, 低有效. Entradas de 32 vías, incluida la interfaz de entrada de límite del eje, baja efectiva. |
|
32 路输出, 高有效 Salidas de 32 vías, alta efectiva |
||
供电 Fuerza |
直流 24V, 3a DC 24V, 3A |
|
系统工作环境 condición de trabajo
|
温度 -20 ℃至 +60 ℃;相对湿度 0-95% 无凝结 Rango de temperatura: -20 ℃ a +60 ℃; Humedad relativa 0-95% Sin condensación |
|
IHC100B 激光调高器
IHC100B Ajustador de altura láser
|
电机控制 Control del motor |
模拟量伺服驱动器, 速度模式 Conductor de servo analógico, modo de velocidad |
Io 信号 IO SEÑAL |
上下限位 + 2 路输入 + 2 路输出 Límites superiores e inferiores + 2 vías de salida + 2 vías de salida |
|
接口 interfaz |
和轴卡网络通讯 Comunicarse con la red de tarjetas de eje |
|
供电 Fuerza |
直流 24V, 2a DC 24V, 2A |
单腔光纤激光器
Generador láser: Raycus 3KW
光学特性 Características ópticas
功率 Poder | 3000W |
波长范围 Longitud de onda | 1080 ± 10 nm |
光纤芯径 Diámetro del núcleo de fibra de salida | 25 μm /50 μm |
光缆长度 Longitud del cable | 12 m 或定制/12 m o personalizado |
输出连接器 Entrega del haz | QBH 或定制/QBH o personalizado |
指示光 Vige guía | 红色/rojo |
工作模式 Modo de operación | 连续或调制/continuo o modulado |
偏振方向 polarización | 随机/aleatorio |
输出功率稳定度 (25 ℃) Estabilidad de potencia | < ± 1.5% (2h) |
功率调节范围 Al alcance de ajuste de energía | 10%-100% |
最大调制频率 Máx. Frecuencia de modulación | 5 kHz |
机械尺寸及重量 | |
重量 Peso | < 35 kg |
机身外形尺寸 Característica de esquema | 80 mm*402 mm*346 mm |
电学特性 | |
电压 Voltaje | 220 ± 20V, AC, PE, 50/60Hz |
功耗 Consumo de energía | 6.0 kW |
控制方式 Interfaz de control | Rs232 |
水冷参数 | |
制冷量需求 mini. Capacidad de enfriamiento de agua | 4.5 kW |
设置温度 Configuración de temperatura |
25 ℃ (激光模块, módulo láser), 30 ℃ (QBH) |
水管尺寸 (外径 外径) Tamaño de los tubos de enfriamiento (externo) | Φ12 mm |
冷却水流量 Flujo de agua de enfriamiento | > 20L/min |
QBH 冷却水流量 QBH Descarga de agua de enfriamiento |
1.5 ~ 2.0L/min |
