Nombre De La Marca: | CMC |
Model Number: | 6X1600 |
MOQ: | 1 juego |
Precio: | Negociable |
Condiciones De Pago: | T/T, L/C basado en EXW / FOB / CIF |
Capacidad De Suministro: | 1 juego / mes |
Detalle rápido:
Nombre | Otros nombres | Nombre de la marca | CMC |
Línea cortada a la longitud para el poste de luz |
de las partidas siguientes: Máquina de corte de bobinas de acero, El corte, Máquina de cortar para postes de luz; |
Características | Nuestra línea es diferente con el corte tradicional a la longitud, se puede obtener hoja en forma de escalera con un lado pequeño y un lado más ancho |
Capacidad de corte |
de 2 a 6 mm de espesor 12000 mm de longitud Ancho de 800 a 1600 mm |
Uso industrial | Polvo de faro industrial |
Descripción:
Parámetro técnico
1espesor del material: 2 mm-6,0 mm para el acero blando laminado en caliente Q235A
2Ancho del material: 800-1600 mm
3Peso de la bobina de acero: 15 toneladas
4Diámetro interno de la bobina de acero: Φ500 mm-Φ750 mm
5Velocidad de nivelación: 5 a 15 m/min.
6Número de rodillos de nivelación: 13
7Diámetro de los rodillos de nivelación: 130 mm
8- Rango de longitud para la escala: 2000-12000 mm según las necesidades.
10Tolerancia de longitud de corte: ± 15 mm (basado en una placa de 8 m de longitud)
11Potencia del motor de nivelación principal: 37 kW (total de unos 57 kW)
12. área de ancho para la máquina:aproximadamente 7000 mm
Aplicación:
Es para el proceso de desenrollamiento, nivelación, corte, corte de borde de raspado y corte cónico de material de poste ligero,
para obtener un lado de ancho pequeño + un lado de ancho grande placa de acero.
Especificaciones
1- Carruaje de carga de bobina de acero:
En la parte superior y inferior: hidráulica
Movimiento horizontal: motorizado
Peso máximo de carga: 15 toneladas

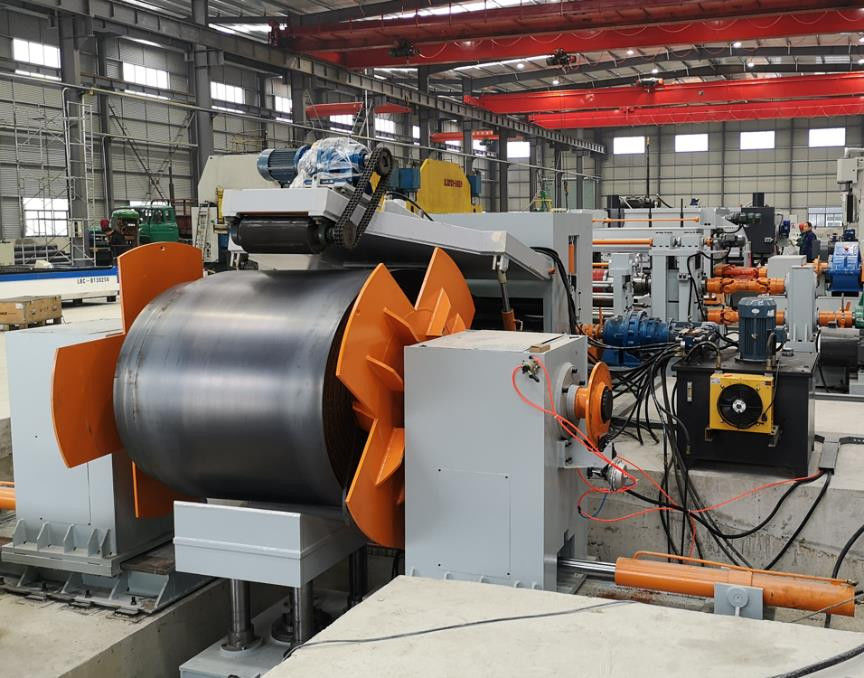

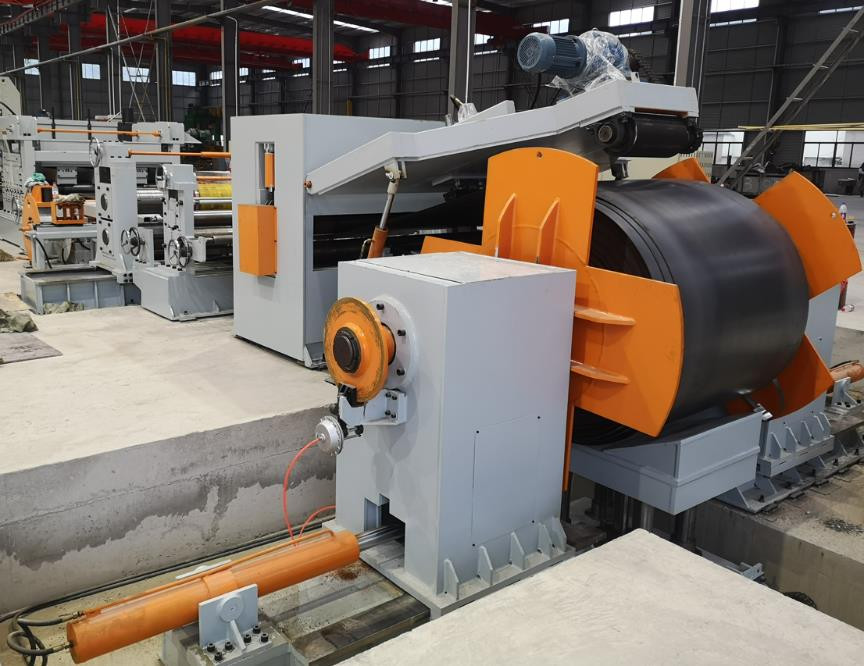

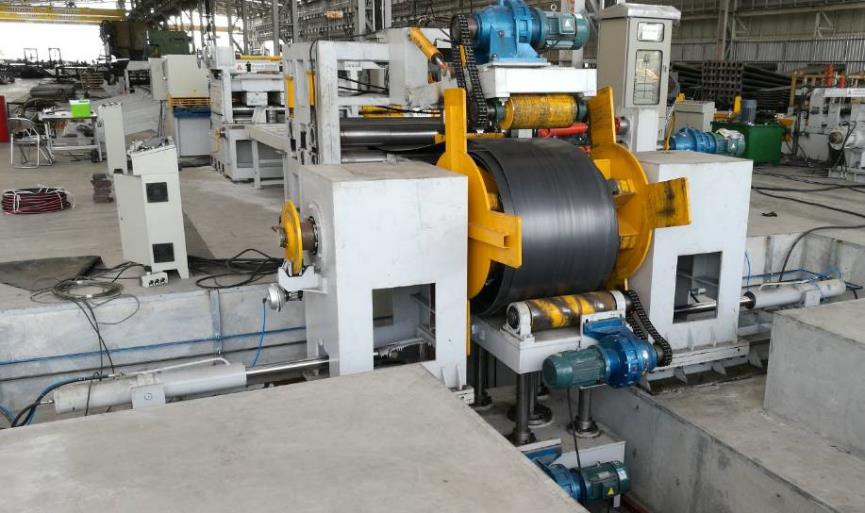

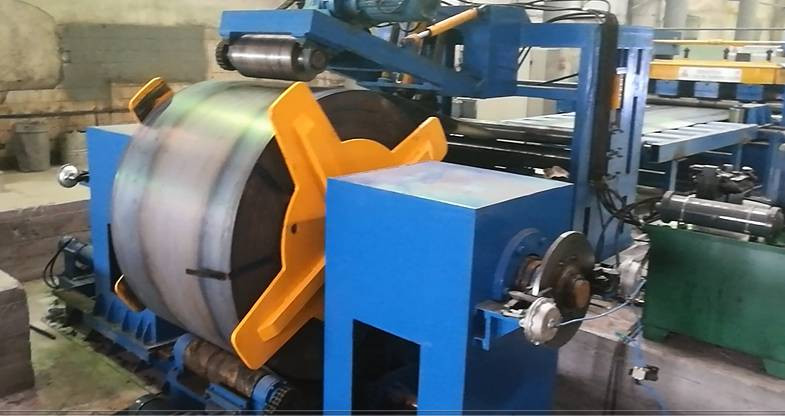

2. Descargador hidráulico de doble cabeza de tipo paraguas:
Incluye:Ahorro motorizado, motor, reductor,
El sistema de cadena toma el cambio para girar. La dirección de rotación puede ser en el sentido de las agujas del reloj y en sentido contrario.
Abrir y cerrar: hidráulico
Peso máximo de carga: 15 toneladas
3- Unidad de nivelación: (tipo de dos capas),
con una capacidad de producción superior a 300 W,
13 rodillos, de los cuales 2 rodillos de alimentación, 11 rodillos de nivelación
Material del rodillo de nivelación: 42Cr. diámetro: 130 mm, SI apagado
Dos capas rodillos de nivelación, motor de accionamiento tornillo gusano para ajustar la capa de movimiento hacia arriba y hacia abajo
El sistema de transmisión incluye motor ajustable de velocidad, reductor, etc.
El movimiento de los rodillos de alimentación hacia arriba y hacia abajo es hidráulico.
La unidad está con sistema de guía.
medición de longitud
El codificador de recuento de longitud está instalado en el rodillo
4. Cortar (cortador de plasma manual preparado por el cliente)
5Unidad de corte de doble filo.
Es para cortar el borde de raspado de la placa de acero laminada en caliente para obtener el ancho exacto para el poste de luz.
Se basa en el principio de corte por laminación para cortar la chapa de acero.
Se utiliza para controlar el corte recto, cambiando la posición de la hoja de corte para obtener diferentes anchuras y diferentes tamaños de lámina de palo ligero.
Incluyendo:
Mesa de soporte con el carril
Las demás piezas
Unidad de corte de bordes de doble hoja con motor y caja de engranajes.
6. Unidad de corte conical
La máquina de corte cónica se basa en el principio de corte por laminado para cortar la hoja de acero.
Es para controlar el grado de corte del cónico. cambiando la posición del tapón en la manivela para controlar la velocidad de corte del cónico.
Incluyendo:
Mesa de soporte con el carril
Las demás piezas
Unidad de corte de bordes tipo cuchilla única con motor y caja de engranajes.
7Tabla de soporte de tipo bola para láminas cónicas terminadas
8Sistema eléctrico:
PLC, inversor de conductor de CA tienen la característica de respuesta rápida y buena actividad, que puede controlar efectivamente la precisión de medición y la velocidad de funcionamiento.
9Sistema hidráulico:
Potencia hidráulica 25L/min
Incluyendo:estación hidráulica, válvulas, tanque de aceite, juntas, tuberías blandas, duras, etc.
¿Cuál es la diferencia con nuestro corte estándar a la longitud y el económico?
En comparación con el corte estándar a la longitud, el tipo económico no tiene:
1) presión hidráulica de guía, cabeza de pala, pinza y dispositivo de alimentación
El usuario debe utilizar grúa para levantar y guild la cabeza de la hoja a la unidad de nivelación
2) máquina hidráulica para cortar vigas de balanceo: QC12Y-6X2000
El usuario debe utilizar una máquina de corte de plasma manual para cortar la hoja.
Comunicación con los clientes
Cliente: ¿Cómo cortar hoja con un lado de ancho pequeño y un lado de hoja de ancho grande por esta máquina?
Proveedor: En primer lugar, hay una unidad de corte de doble borde, es para cortar el borde de raspado de la placa de acero laminado en caliente para obtener el ancho exacto para el poste de luz,
y luego podemos usar nuestra unidad de corte cónico para cortar la hoja de acero en 2 piezas con un lado pequeño y un lado de la hoja más grande.
Hay una manivela en la parte delantera de la unidad de corte. Es para controlar el grado de corte cónico.
para controlar la velocidad de corte cónica.
Cliente: ¿Cuántos modelos tiene para cortar a largo?
Proveedor: Tenemos tres tipos, el modelo No. 6X1600 - 12 metros (para la longitud máxima de corte 12 metros), el modelo No. 6X1600 - 14 metros
(la longitud máxima de corte de 14 metros) y el modelo no 6X1600 - 16 metros (para la longitud máxima de corte de 16 metros).
Cliente: ¿Cuánto dura su período de garantía de calidad?
Proveedor: Nuestra garantía de calidad de la máquina es de 1 año. Una vez que la máquina llegue al taller del cliente, enviaremos ingenieros para la instalación, puesta en marcha y capacitación de la máquina.También puede enviar ingenieros a nuestro taller para el estudio de operación antes de la entrega de la máquina.
