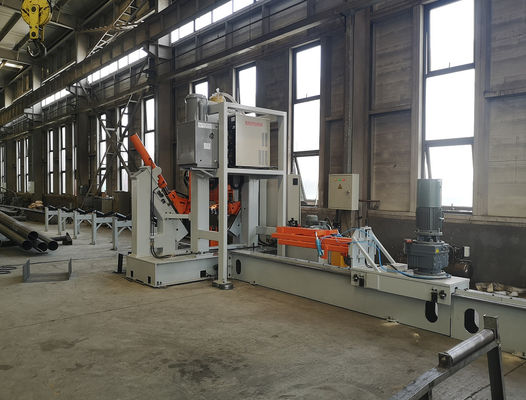

Máquina de soldadura de mástil alto HM800 Solución ideal para la producción de postes ligeros

con una capacidad de producción superior a 300 W, pero no superior a 300 W

Modelo:- ¿ Qué?800/12000, HM800/ 13000, HM800/14000,

Tipo de rodillo

Especialmente diseñado para poste de faro de calle normal, monopolio, poste de mástil alto, poste de comunicación 5G.

Diámetro: 60 a 800 mm, espesor: 3 a 12 mm

Máquina de soldadura de arco único de alambre único sumergido

Ámbito de aplicación: adecuado para soldadura de cierre automático longitudinal de postes de longitud mediana de gran longitud, como postes 5G, monopoles, postes de mástil y postes normales de faro

Esta máquina suele ser adecuada para soldar polos poligonales y cónicos de tamaño medio, especialmente adecuada para el polo que sólo tiene una o dos costuras.El carrito está equipado con un motor de velocidad ajustableEl cilindro hidráulico hace que la rueda de presión apriete el poste y soldar al mismo tiempo.

Características patentadas:

• Ajuste automático CNC, sistema CNC, con el cambio de diámetro del poste, ajustar automáticamente la presión, ajustar automáticamente la posición del pie de presión, automáticamente coincidir con la velocidad de alimentación y la posición,mantener la costura de soldadura siempre cerrada, para garantizar la soldadura sin problemas.

• Basándose en la calificación del proceso anterior, después de la soldadura, no hay torsión de la soldadura del poste,y no hay necesidad de personal para pinchar y girar la varilla en la parte posterior de la máquina para centrar la soldadura.
• El poste de conducción se controla mediante conversión de frecuencia, con función de frenado eléctrico para garantizar la estabilidad de la soldadura de la cabeza y la cola,Este sistema puede soldar el poste de extremo pequeño a extremo inferior área completa y casi ninguna longitud izquierda de soldaduraDe esta manera se reduce el trabajo manual del siguiente proceso.
• El número de rodillos de sujeción es de 3 juegos, la ventaja es reducir la presión del rodillo a la superficie del poste, y reducir el arañazo en la superficie.Polos poligonales y polos cónicosPuede ser igual de diámetro o cónico.
• El carro de tipo empujador con función motorizada de retorno rápido, no necesita que el operador empuje manualmente y reduce la intensidad de trabajo de los operadores.
• El carrito de empuje trasero con dispositivo de sujeción neumática, es simple y rápido en comparación con la sujeción manual.
• Función de soldadura por arco sumergido
• El lado de descarga es de tipo rodante, que es conveniente para la carga y descarga, y es propicio para realizar la automatización de materiales aguas arriba y aguas abajo.La carga y la descarga pueden estar en el mismo lado para que el operador evite el movimiento de larga distanciaEl operador sólo necesita trabajar en la posición de la máquina anfitriona, lo que reduce en gran medida la intensidad de trabajo.
• En el funcionamiento práctico, la posición de la costura de soldadura rara vez se ajusta, lo que reduce la intensidad de trabajo de los operadores.
• A través de la cámara instalada en la cabeza de la máquina, la costura de soldadura se refleja en la pantalla del panel de control principal, haciendo que el seguimiento de la costura de soldadura simple y fácil,y reducir la intensidad de trabajo del operador para el monitoreo de la soldadura- ¿ Qué?La presión de aceite y el sistema CNC auto-desarrollado, haciendo el poste de soldadura redonda y deformación pequeña
• Operador: una persona.
• Estante de descarga de rodillos, 5 conjuntos (apto para postes de 12,14 m)
• De acuerdo con el diseño del taller del comprador, se pueden suministrar máquinas con diferentes direcciones de trabajo
• Para los requisitos especiales de los clientes, la máquina puede ser especialmente diseñada y fabricada para satisfacer diferentes polos en todo el mundo

Artículos de las opciones

16.1

Máquina conectada a Internet en el taller del usuario

Puede proporcionar datos de gestión de la producción: potencia en el tiempo, tiempo de soldadura, tiempo de corte, tiempo de no soldadura, cantidad de producción, etc.

Función de diagnóstico remoto.El proveedor de la máquina puede ayudar al cliente en el diagnóstico remoto de fallas y el ajuste remoto de parámetros. Conveniente para que los clientes reanuden rápidamente la producción.

16.2Sistema de carga y descarga de los postes de los faroles:

En el lado izquierdo de la máquina, hay un estante de almacenamiento, que puede almacenar 20 ~ 30 postes (el número varía según el tamaño de los postes).y el poste de faro será descargado para descargar en el estante de almacenamiento que está en el lado derecho de la máquina, puede almacenar 20 postes (el número varía según el tamaño de los postes)

16.3 Las piezas de repuesto, de acuerdo conEllista

La máquina consta de las siguientes partes:

Mesa de trabajo larga para el movimiento de carros
Cuadro del pórtico principal
Sistema de accionamiento del trolebús
Repuesto de rodillos de descarga, 5 conjuntos (adecuado para postes de 13 m)
Parte de sujeción hidráulica ((Incluidos los rodillos de sujeción, adecuados para postes de tamaño medio)
Sistema de soldadura por arco sumergido, con sistema de alimentación de alambre
Sistema de recuperación de flujo
Sistema hidráulico
Sistema de control

Rollo de sujeción, de acuerdo con los requisitos de los postes del cliente.

Con el:

1 juego adecuado para monopolio mástil alto, 5G molde de palo.

1 juego adecuado para postes normales de faro de calle, de diámetro mínimo de 60 mm (postes redondos y postes cónicos)

1 juego adecuado para postes normales de faro de calle, con un diámetro mínimo de 60 mm (postes octogonales)

1 conjunto de dispositivos de sujeción traseros adecuados para postes normales de faro (incluye una pequeña herramienta).,adecuado para postes con una longitud muy corta, como un brazo de 1 ~ 2 metros de largo)
