Datos del producto:
|
Alta luz: | Máquina de corte de la guillotina hidráulica,máquina de corte de la chapa |
---|
Especificación:
No | Nombre | Valor | Unidad | Observaciones | |
1 | Grueso de corte | 20 | milímetro | ||
2 | Anchura de corte | 600 | milímetro | ||
3 | Ángulo de corte | 3° | |||
4 | Distancia entre las columnas verticales | 1115 | milímetro | ||
5 | Longitud de la cuchilla | 700 | milímetro | ||
6 | Altura de la tabla de funcionamiento | 800 | milímetro | ||
7 | Motor principal | Tipo | Y180L-4 | ||
Poder | 22 | kilovatio | |||
Velocidad | 1470 | r/min | |||
8 | Bomba de émbolo axial | Tipo | IGP5-H063 | ||
Poder | 63 | L/min | |||
9 |
Dimensión
|
L | 1400 | milímetro | |
W | 1500 | milímetro | |||
H | 2000 | milímetro |

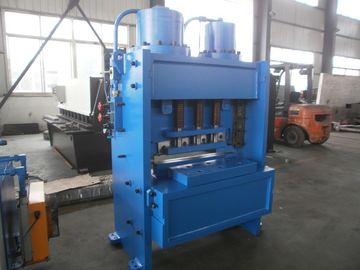

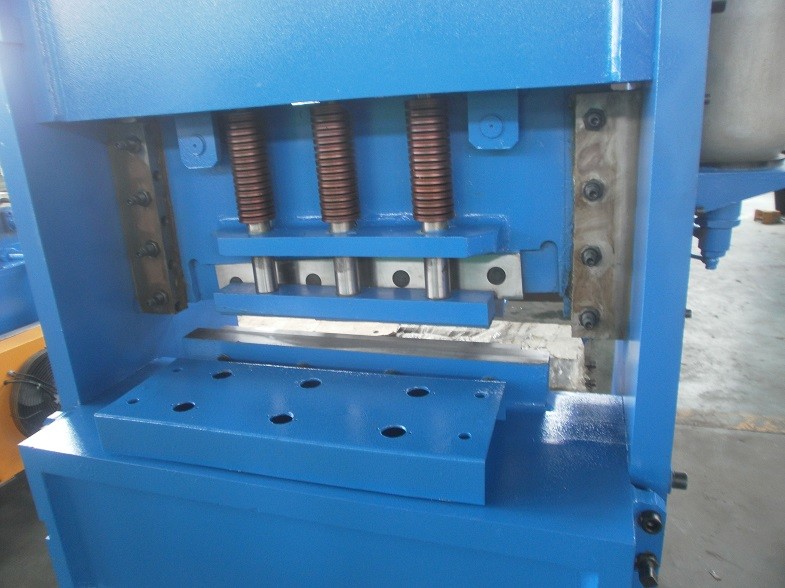

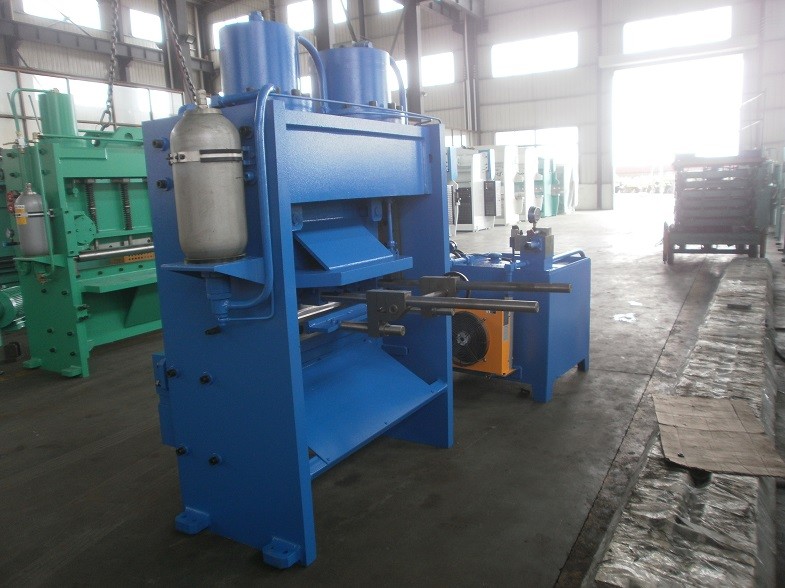

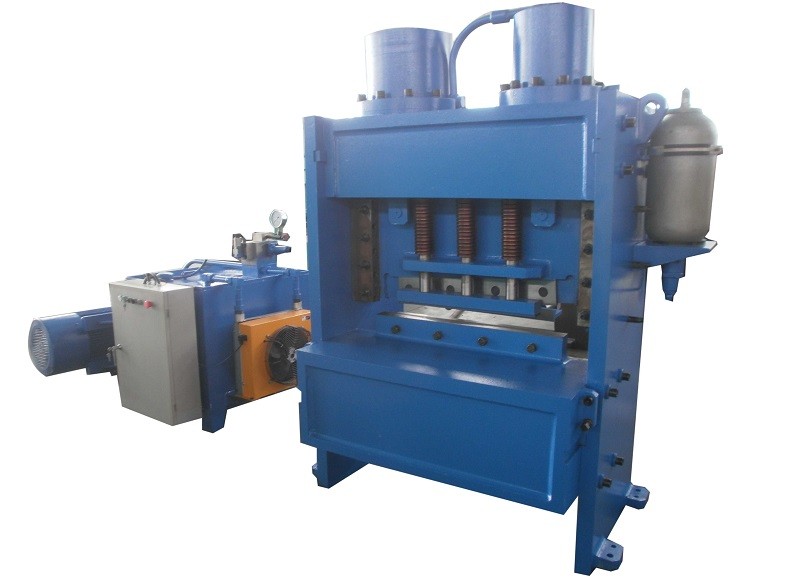

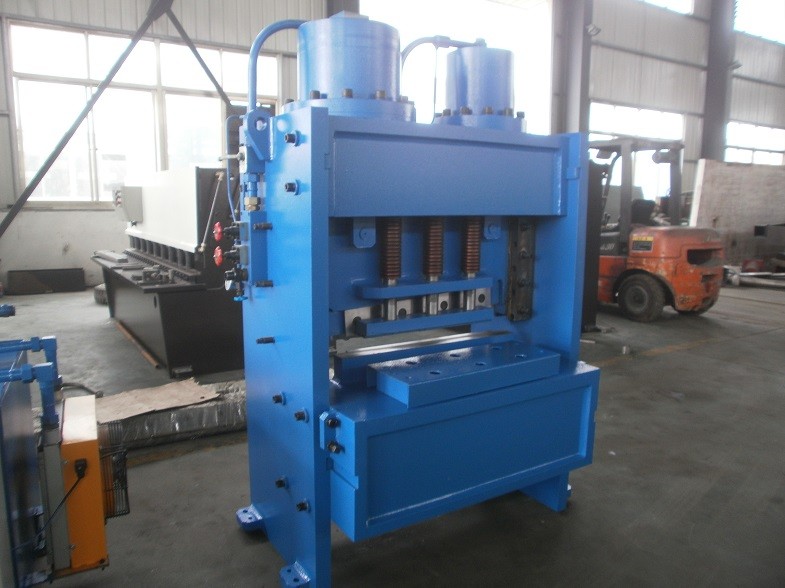

Esta máquina se utiliza para esquilar de las placas de acero con el grueso de 0.3-20m m y la anchura de 600m m.
La fuerza de las placas a ser rapadas debe ser 450N/mm2, si las placas de la otra fuerza son ser rapadas, el grueso de ellas debe ser ajustada.
Esta máquina está de estructura de acero soldada con autógena, conducción hidráulica. El movimiento de vuelta es terminado por el acumulador. La máquina está de buenas regularidad y seguridad mientras que es funcionando. Y no ocupa mucho espacio y está de peso bajo y de buena rigidez. La liquidación de la cuchilla se puede ajustar rápidamente y simplemente. El movimiento del haz superior de la cuchilla se puede ajustar libremente, que mejora la eficacia al cortar las placas estrechas. La máquina se equipa de la barrera infrarroja de la protección del sensor para asegurar seguridad.
Sistema de conducción de Hydraulicc:
El sistema hydráulico (figure1) se compone de la bomba de émbolo axial IGP5-H063 2, valve4 combinado. El sistema entero razonablemente se arregla.
El aceite necesario de la presión es producido por la bomba de émbolo axial 40MCY14-1B. La presión máxima del trabajo del sistema es 25Mpa. El movimiento de vuelta del haz superior de la cuchilla es terminado por el acumulador, y la presión está sobre principio de funcionamiento 8Mpa.The de sistema hydráulico (véase el cuadro 1) es: El aceite generado por la bomba de aceite, a través de los tubos, incorpora cada cilindro del aceite (aceite principal cylinder8, la abrazadera de sujeción cylinder9) y valves4 combinado. Después de entrar en la válvula combinada, el aceite se divide en la ruta principal de la ruta del aceite y del aceite del control. El aceite de la ruta del aceite del control, a través del agujero de la válvula reguladora, entrará en la válvula direccional magnética que está en la posición abierta normal y volverá al tanque de aceite. No se forma ninguna presión en la ruta principal del aceite. Debido al agujero de la válvula reguladora, cierta diferencia de la presión se forma entre su frente y la parte posterior, que abre la válvula cónica, y el aceite volverán al cilindro de vuelta del aceite, a través del agujero de la vuelta del aceite. No se forma ninguna presión en la ruta principal del aceite. Y la máquina no tomará ninguna medidas. Cuando se enciende la válvula direccional electromágnetica, el aceite del control entrará en la válvula de descarga a través de la válvula direccional magnética. La válvula de desbordamiento es cerrada bajo presión del sistema, así que la presión de la ruta del aceite aumentará gradualmente. Y en este proceso, la parte superior hizo una oferta el haz descansará para bajarse, solamente después que el cilindro del aceite supera la fuerza de apoyo para la vuelta. En este tiempo el cilindro de la abrazadera de sujeción y el haz superior de la cuchilla se permiten actuar a su vez. El haz superior de la cuchilla se mueve al punto muerto inferior y accionará el interruptor de límite para actuar, la válvula direccional magnética reajustará después de ser accionado apagado. La ruta entera del aceite es devoluciones superiores descargadas del haz de la cuchilla de .the debido al acumulador.
