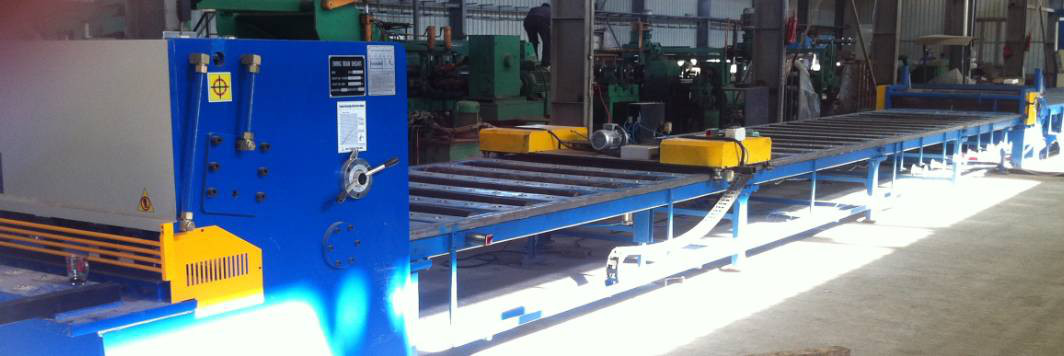

línea de corte a longitud para poste de luz

línea de corte a longitud para poste de luz

Brand Name: CMC
Model Number: CTLA8X800
MOQ: 1 set
Precio: according to the machine requirement
Payment Terms: En fábrica/MANDO SHANGAI CIF
Supply Ability: Acordar el requisito
Detail Information
Lugar de origen:
Wuxi, China
Detalles de empaquetado:
Conveniente para el envío del envase
Capacidad de la fuente:
Acordar el requisito
Resaltar:

máquina de Fleje de acero bobina

,

Máquina de corte metal

Product Description

Corta la línea a la longitud.para postes de luz, modelo: CTLA8x1800

(Tipo totalmente automático, nivelación de 4 capas)



Características patentadas:

En todo a) elde otras materiasctipo, si tiene el ancho correcto para el poste, longitud controlada por CNC,conical sun poco con la automatización,

Sistema automático de descarga y apilamiento de placas.

Con unidad de corte de doble filo de raspadura y unidad de corte cónica.

(NOTE: sistema de apilamiento automático para placas de menos de 6 mm, placas de postes ligeros)



Aplicación:

Es para el proceso de desenrollamiento, nivelación, corte, corte de borde de raspado y corte cónico de material de poste ligero,

para obtener un lado de ancho pequeño, un lado de ancho grande placa de acero.



Parámetro técnico y dispositivos compuestos



Parámetro técnico

  • espesor del material:3mm-8 mm para Q235A (Q345 = 6 mm,) acero blando laminado en caliente, ((ST52 = 6 mm)
  • Ancho del material:- ¿Qué es eso?1800 mm
  • Peso de la bobina de acero:- ¿ Qué es?30toneladas
  • Diámetro interno de la bobina de acero:Frente a la luz8En el caso de los vehículos de la categoría M160 mm
  • Velocidad de nivel:- ¿Qué es eso?15el número de unidades
  • Número de rodillos niveladores: 13
  • Diámetro de los rodillos de nivelación:144 mm
  • Distancia del rodillo de nivelación: 150 mm
  • Material del rodillo de nivelación: GCr15
  • Dureza del rodillo de nivelación: HRC55- 58 años.
  • Dispositivo de rodillo de apoyo: 3 unidades
  • Diámetro del rodillo de apoyo: 150En el caso de los
  • Rango de longitud para la escala:2000¿Qué quieres decir?12000 mm de acuerdorequisitos
  • Tolerancia de la longitud de corte:± 15 mm (base en una placa de 8 m de longitud)
  • Potencia del motor de nivelación principal: 45kw,960 rpm
  • Capacidad de las máquinas de afeitar:8mmx25Las demás:
  • Ángulo de rotación de la máquina de afeitar: Máximo.1.5el grado.
  • el dobleel borde y el conoVelocidad de corte  15el número de unidades.
  • Poder del Consejoel principalmotor para el corte11El peso
  • Velocidad de movimiento del Dolly:15m/min,ajustable
  • El Spoco CuchilloMaterial: H13k
  • El corte b- ¿ Qué?Diámetro:310 mm
  • Diámetro del rollo de pellizco:310 mm
  • Ancho interno máximo de la unidad de corte doble:Las demás:
  • Ancho interno máximo de la unidad de corte cónico:Cubierta
  • área de ancho para la máquina:alrededor de 7000 mm



Detalle del dispositivo

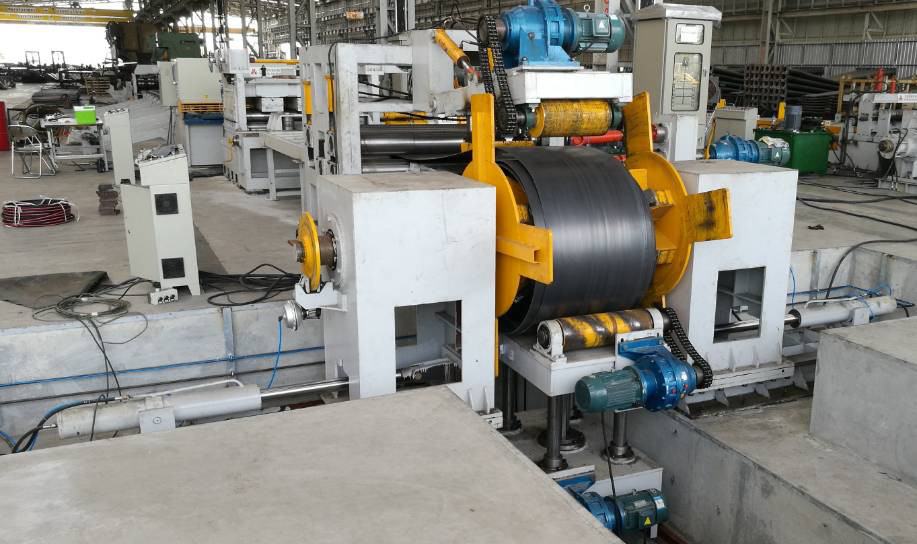

1Carruaje de carga con bobina de acero

En la parte superior y inferior: hidráulica

Movimiento horizontal: motorizado

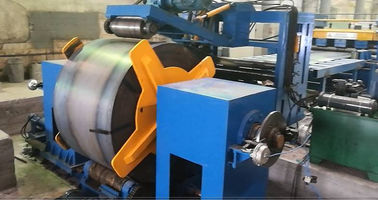

2Descolador hidráulico de doble cabeza de tipo paraguas:

Incluyendo:unidad izquierda y derecha,

con freno que da tensión de rotación al eje.

Abrir y cerrar: hidráulico

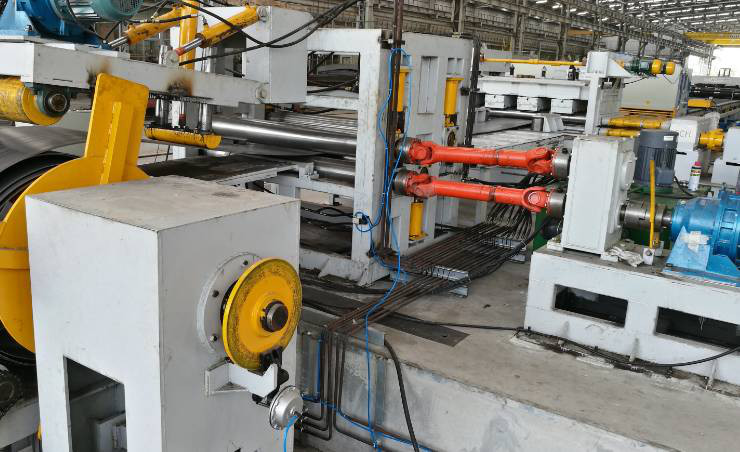

3.Presión y guía hidráulica, dispositivo hidráulico de cabeza de pala, pellizcoDispositivo de control

Se compone de un marco, un dispositivo hidráulico de prensado y guía, un dispositivo hidráulico de cabeza de pala, una pinzael rollo

y sistema de conductor del motor, etc.

  • Dispositivo hidráulico de prensado y guía:

Este se compone de un brazo de presión y guía hidráulico, una rueda de presión y guía, una caja de engranajes, un motor, etc.

  • Dispositivo de cabeza de pala hidráulica:

Este está compuesto por un dispositivo de contracción de placa de pala hidráulica, una placa de gasto, un dispositivo hidráulico, etc.

  • Dispositivo de pinza hidráulica

Se compone de una diapositiva, 2 rodillos de pinza, un dispositivo de pinza hidráulico, un marco, etc.

  • Parte de potencia del dispositivo de pinza hidráulico

Este está compuesto por un motor de CA, una caja de engranajes, un grupo de huso y conectores, un soporte de rodamiento, una unión universal, etc.





4Mesa de trabajo de rodadura media



5.Dispositivo de guía

Está compuesto por un marco de gremio, una placa plana móvil, un dispositivo de ajuste de guía y una rueda vertical.

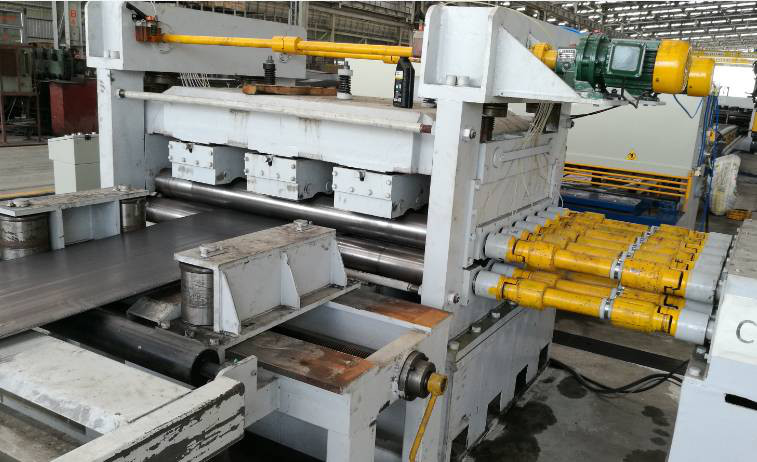

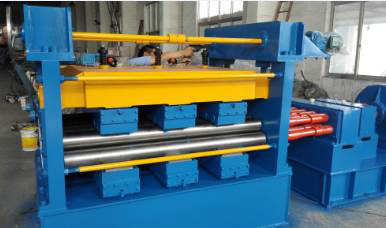

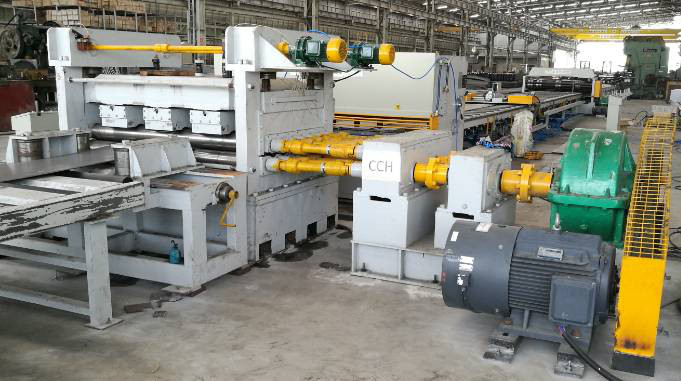

6.Unidad de nivelación:(Cuatrotipo de puesta)

Este es el equipo principal de esta línea que se divide en la parte de potencia y la parte de host.

La parte de potencia está compuesta por un soporte de energía, un desacelerador,A. Nomotor con ajuste de velocidad C,A. NoC gabinete eléctrico

(Conducción del motor de frecuencia CA), acoplamiento, caja de distribución de energía, rueda de correa, correa, unión universal y freno YWZ, etc.

La parte anfitriona está compuesta por un soporte inferior, un marco, un soporte para el eje inferior, un soporte para el eje deslizante, un rodillo de nivelación, un marco de soporte superior,

De las partidas que figuran en el anexo I, parte II, del Reglamento (CE) n.o 765/2008 y del Reglamento (CE) n.o 765/2008

motor, bomba de lubricación manual.

Características de esta máquina:

Adoptó el caso de distribución de energía, cada rodillo de nivelación están conectados con el acoplamiento cruzado universal, arriba y abajo nivelación

La velocidad lineal es la consistencia, por lo que las fricciones entre la superficie del rodillo y la placa disminuirán, lo que podría

eficiencia de nivelación rápida.

Hay dos conjuntos de rodamientos de rodillos en ambos lados del eje de nivelación, un conjunto de rodamientos de empuje de plano utilizados para disminuir el

La reducción de la fricción y la prevención de la liberación axial, lo que podría aumentar la eficiencia.

En la máquina se instalan dos grupos de ruedas de apoyo que pueden ajustarse hacia arriba y hacia abajo, hacia delante y hacia atrás.

para apoyar el rodillo principal y aumentar la dureza del rodillo y la eficiencia de nivelación rápida.

que podría evitar que la escoria de óxido entre en el rodamiento.

La máquina es adoptar el engranaje de gusano y varilla de gusano, gran torsión en el ajuste de desaceleración bipolar y presionar, presión pesada

El sistema de control de velocidad y velocidad de la máquina es un sistema de control de velocidad y velocidad de la máquina.

El rodillo de nivelación es de frecuencia media de amortiguación por inducción, nivel más profundo, que podría evitar quemar el rodamiento cuando falta aceite y

podría alargar la vida de la máquina.

La máquina de nivelación del anfitrión es adoptar el suministro de aceite centralizado que podría operar fácilmente..El motor es un motor regulable de velocidad con corriente continua.El uso de una placa central de Eurotherm que podría reducir el tiempo de elevación y frenado (dos tercios de tiempos de frenado más cortos que los comunes) y la eficiencia de nivelación rápida.



7.Tipo giratorioMáquina de corte:

Incluyendo:El corte de la viga de oscilación hidráulica Q12Y-6*2000.

La cizalladura se puede girar 3 grados para ser adecuado para la placa de poste de luzEl corte.

Después de cortar, el plato seráparalelogramo, de esta manera se reduce el desperdicio de material y ser fácil para el próximo proceso de fabricación de postes de luz

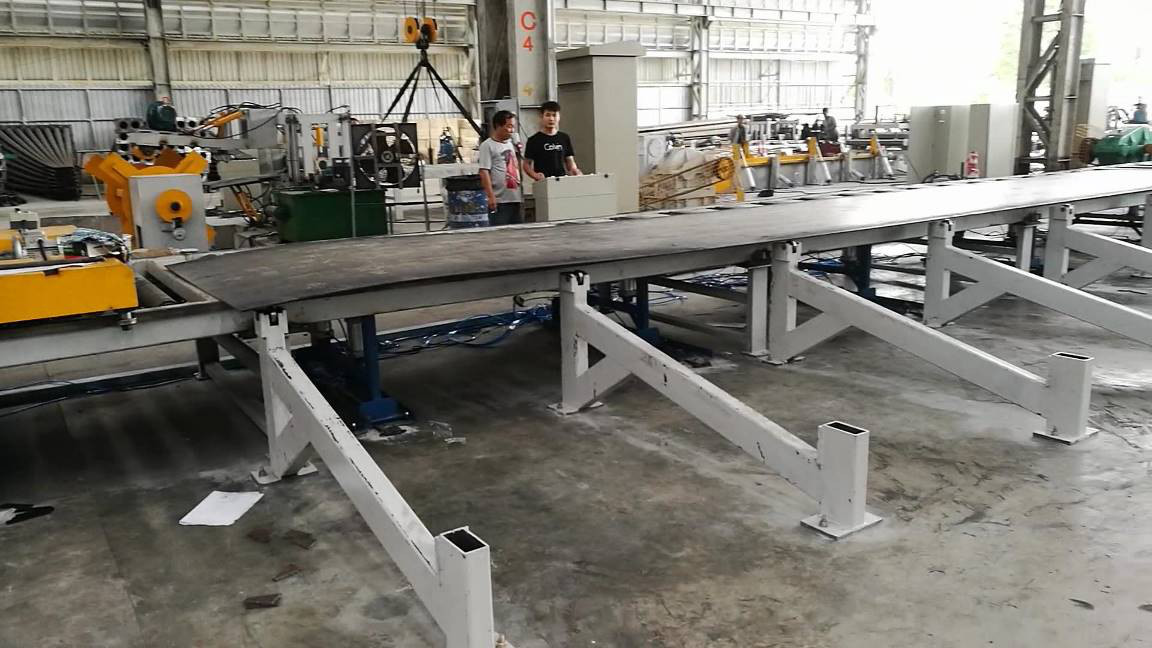

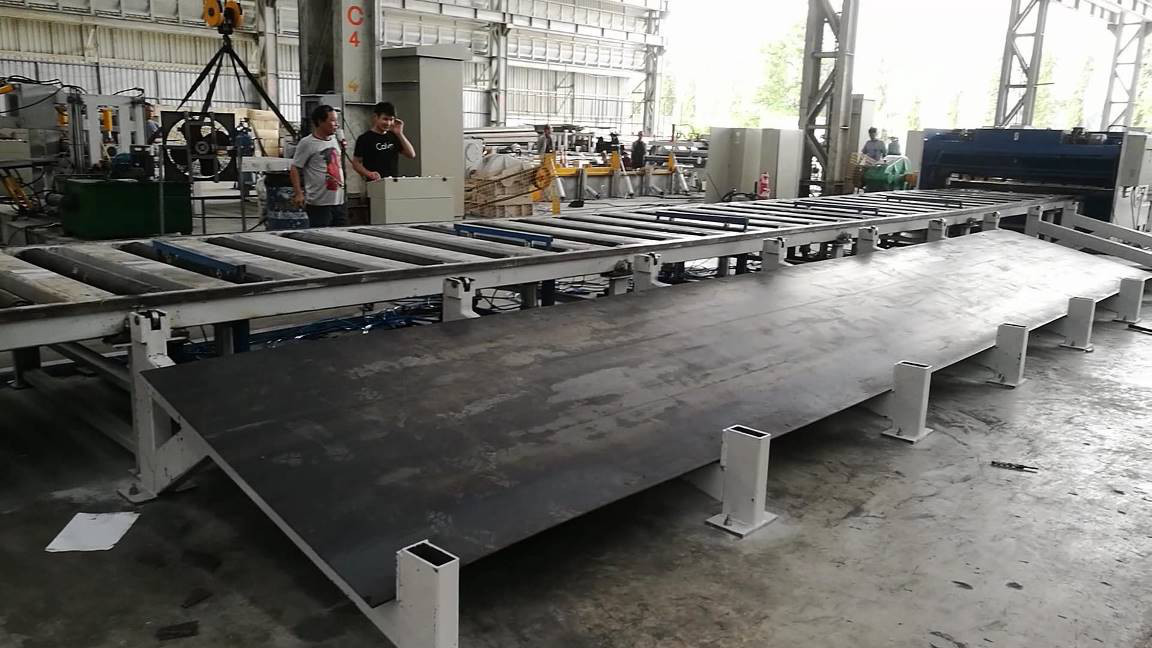

8.PCuadro de apoyo de larga longitud + carretilla, con dispositivo de automatización:

Hay un muñeco en la parte delantera delde doble filoUnidad de corte.el corte recto y el tamaño de la placa rectangular.Cambiando la posición del tapón en el muñeco para controlar eltamaño de la placa rectangular.

El muñeco con conducción motorizada, puede moverse a la posición correcta en la mesa de acuerdo con la longitud de la placa del poste.

ElCuadrorodillo con conducción motorizada, cuando el rodillo se sumerge por motor, la placa puede moverse a la corteUnidady no hay necesidad de empujar la placa manualmente.- ¿ Por qué?muy rodante con embrague neumático, puede ser accionado por motor y cadenasistema, también puede mover el platomanualmentepara ajustar la placa.

Tanto en la muñeca como en el fríoEn la unidad de corte de bordes, hay un dispositivo neumático para detener la placa de empuje para obtener la dimensión correcta de la placa rectangular.



9Dispositivo de elevación de placas.

T.Su dispositivo incluye dos cilindros neumáticos, y puede ser movido a diferentes lugares según la longitud de la placa.

Nocuando la placa llega a la parte delantera de la unidad de corte, la placa se detendrá, este dispositivo se elevaráel plato, para que el muñeco pueda sujetar y mover la placa.

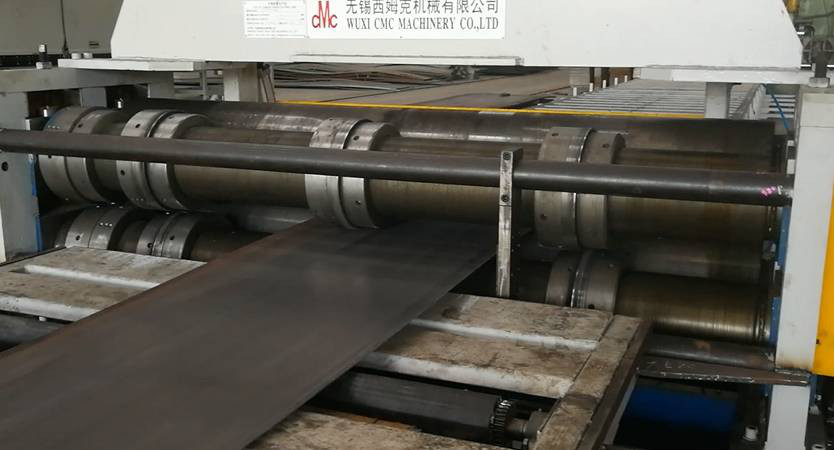

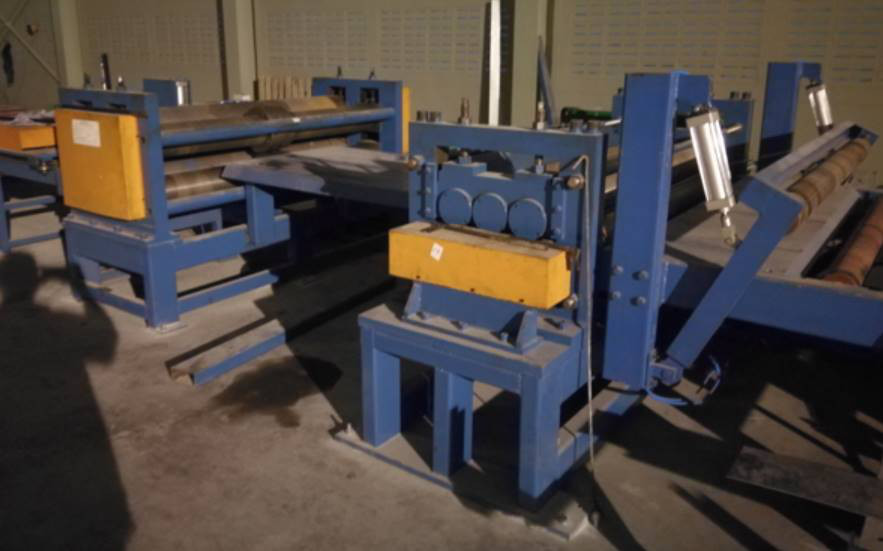

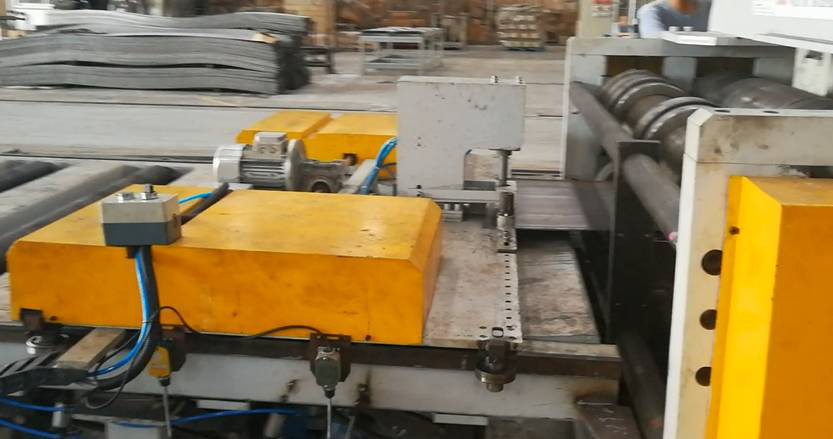

  • Unidad de corte de doble filo.

El dobleel bordeLa máquina de corte se basa en el principio de corte por laminación para cortar la chapa de acero.

Es para cortar el borde de raspado de la placa de acero laminada en caliente para obtener el ancho exacto para el poste de luz.

Incluyendo:dos pares de rodillos de pinza, motor, caja de engranajes, cuatro palas

Dos rodillos de tornillo hacia arriba y hacia abajo, con dos pares de cuchillas de corte.

Los rodillos de tipo tornillo son fáciles de ajustar la hoja de corte a cualquier posición para cortar cualquier tamaño de placa.



11 años.PCuadro de apoyo de larga longitud + carretilla, con dispositivo de automatización:

En la parte delantera de la unidad de corte hay una manivela para controlar el grado de corte cónico.

Tapón en la muñeca para controlar la velocidad de corte del cónico.

El muñeco con conducción motorizada, puede moverse a la posición correcta en la mesa de acuerdo con la longitud de la placa del poste.A. Noy

Presione la placa para obtener la dirección de movimiento de la placa derecha.

ElCuadrorodillo con conducción motorizada, cuando el rodillo se sumerge por motor, la placa puede moverse a la corteUnidady no

Necesitará empujar la placa manualmente.- ¿ Por qué?muy rodante con embrague neumático, puede ser accionado por motor y cadenasistema, también puede

mueve el platomanualmentepara ajustar la placa.

Tanto en la muñeca como en el fríoEn la unidad de corte cónica, hay dispositivos neumáticos para que la placa de empuje se detenga para obtener el cónico derecho

ángulo de corte.



12Dispositivo de elevación de placas.

T.Su dispositivo incluye dos cilindros neumáticos, y puede ser movido a diferentes lugares según la longitud de la placa.

Nocuando la placa llega a la parte delantera de la unidad de corte, la placa se detendrá, este dispositivo se elevaráel plato, para que el

Dolly puede sujetar y mover el plato.

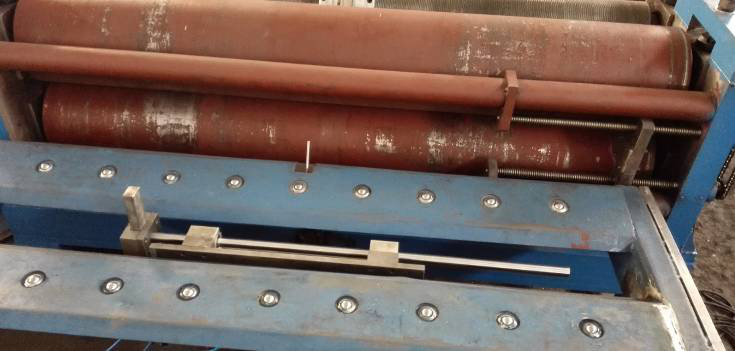

13. Unidad de corte conical

La máquina de corte cónico se basa en el principio de corte por laminación para cortar la chapa de acero.y conseguir una placa de trapecio

con cierta velocidad cónica.

Incluyendo:dos pares de rodillos de pinza, motor, caja de cambios, rodillos de pinza de arriba y abajo, dos cuchillas,

Dos rodillos de tornillo hacia arriba y hacia abajo, con un par de cuchillas de corte.

Los rodillos de tipo tornillo son fáciles de ajustar la hoja de corte a cualquier posición para cortar cualquier tamaño de placa.

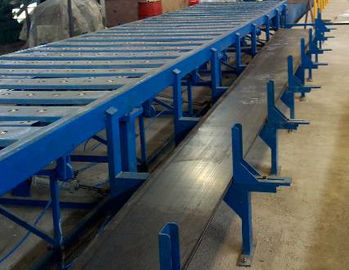

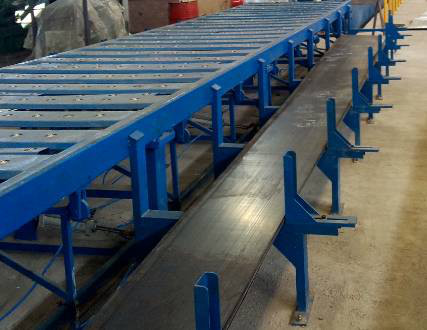

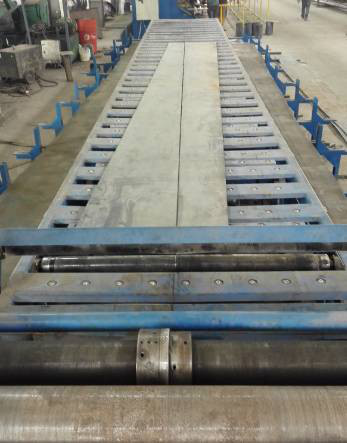

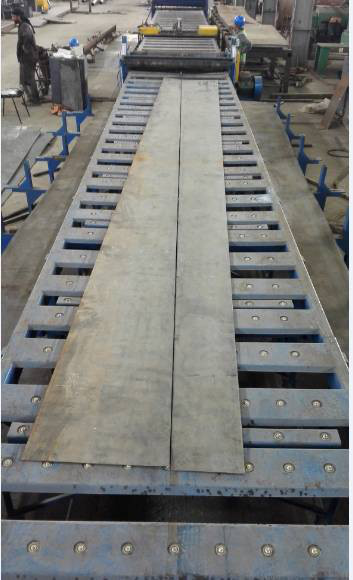

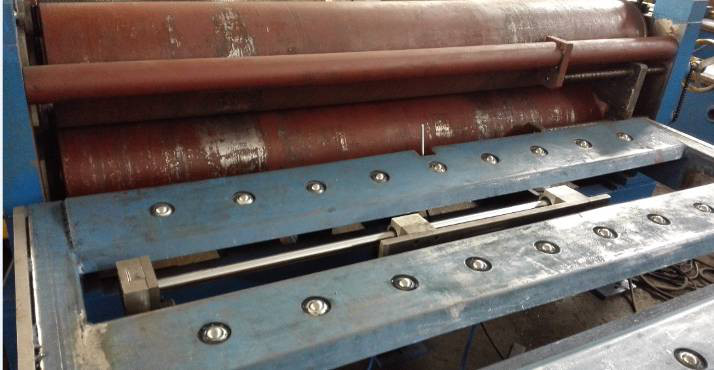

14Tabla de soporte de tipo bola para placas cónicas terminadas

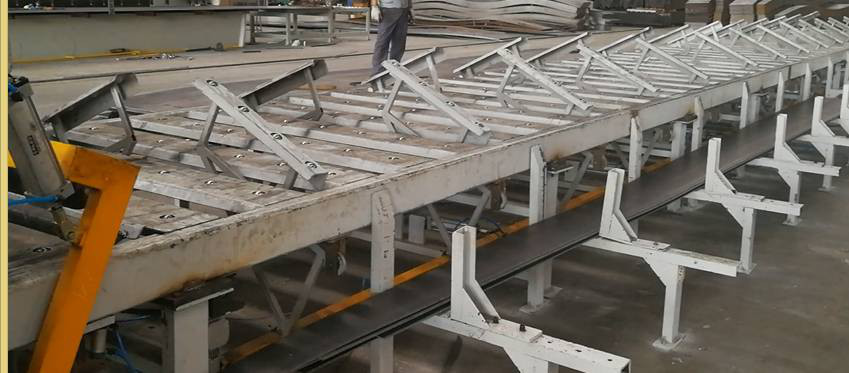

15.Sistema automático de descarga y apilamiento de placas cónicas

Hay dos neumáticosel pellizcoLos rodillos.T.El rodillo de pinza de fondo está con la conducción motorizada, cuando el rodillo es

En el caso de las placas cónicas, las placas cónicas se mueven a una distanciael corteUnidad.NoCuando el plato dejó de moverse, el rodillo hacia arriba

se elevará y dará el espacio para la descarga de la placa.

- ¿ Qué?En la mesa, esto es un dispositivo de descarga neumática de 12 unidades.T.Hey puede levantarse del medio de la mesa, entonces dos piezas

La placa cónica se deslizará a ambos lados del soporte de apilamiento.



16.Sistema eléctrico:

La mesa de control central.

Para el corte de doble filo y corte cónico, tambiénPLC, inversor de conductor de CA tienen la característica de respuesta rápida y buena actividad,

que puede controlar eficazmente el- ¿ Qué haces?velocidad de marcha.



17Sistema hidráulico:

Potencia hidráulica 25L/min

Incluyendo:Estación hidráulica, válvulas, tanque de aceite, junta, tubería blanda, tubería dura, etc.



18.Las demás:sistema:

F: el precioo el embrague de la manivela y de la mesa, el dispositivo de elevación de la placa, el dispositivo de descarga de la placa, etc.



19Opción:

- ¿Qué es?Unidad de nivelación después de cortar el cónico.

Relevar la tensión de la placa de acero, y fácil para el siguiente proceso.

(esteunidad adecuada para placas de espesor inferior a 6 mm para postes de faro)



20Opción:Sistema sin conexión de la placa

(Después de que la placa se corta a la longitud, el sistema puede mover la placa hacia el lado de la máquina.)
