Datos del producto:
|
| nombre: | Poste endereza la máquina | USO: | Para el alto palo poste |
|---|---|---|---|
| característica: | automático | Conition: | Nuevo |
| Diamater: | 800m m | Grueso: | 12m m |
| Alta luz: | punzonadora de la chapa,punzonadora de la placa del CNC |
||

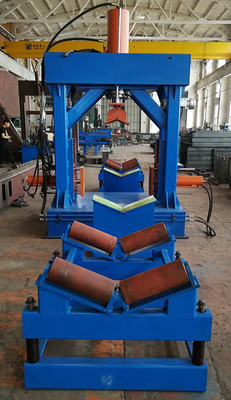

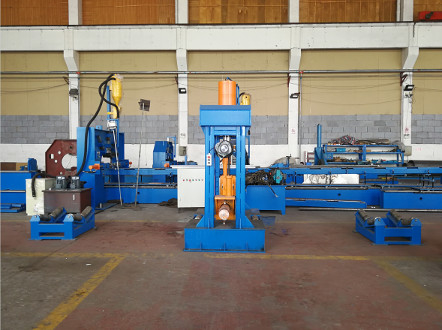

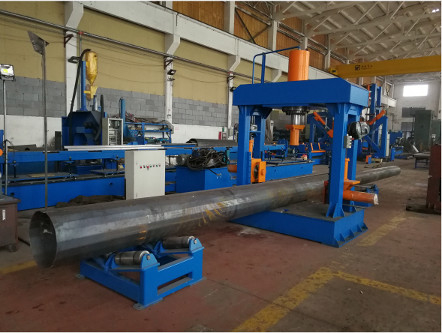

Alta máquina de Assembly&Straightening del palo, modelo: HJZ-800
(para el alto palo, monopolar, el polo 5G)
Gama del uso:
1. Principalmente conveniente para los polos elegantes, los polos 5G, los polos de poder, el polo del highmast y monopolar con el diámetro relativamente grande y un grueso más grueso
2. Función 1: Enderece el polo después de la soldadura longitudinal.
3. Función 2: Después de doblar, los dos pedazos son unidos a por los cilindros superiores y laterales, y entonces la soldadura por puntos se realiza manualmente, que es conveniente para el proceso de soldadura siguiente.
4. Función 3: Es un círculo completo para el polo soldado con autógena, que es conveniente para montar el reborde.
CARACTERÍSTICAS TÉCNICAS PRINCIPALES del 主要技术参数
| 号 ningún. | artículo del 项目 | unidad del 单位 | valor del 规格 |
| 1 | modelo del 型号 | HJZ-800 | |
| 2 |
适合高杆灯杆, 电力杆的最大直径 Máximo, diámetro del polo |
milímetro | 800 |
| 3 |
适合高杆灯杆, 电力杆的最大厚度 Máximo, grueso del polo |
milímetro | 12milímetros |
| 4 | fuerza de funcionamiento del 顶部油缸工作力 | KN | 800 |
| 5 | movimiento máximo del 顶部油缸最大行程 | Milímetro | 550 |
| 6 | distancia máxima del 顶部油缸活塞杆与下台面最大距离 de la barra a la mesa de trabajo | Milímetro | 950 |
| 7 | fuerza bilateral de la salida del cilindro del 两侧缸顶出力 | KN | 200x2 |
| 8 | movimiento lateral del cilindro del 侧缸行程 | milímetro | 400 |
| 9 | distancia del movimiento del 两侧缸上下移动距离 de superior a bajar para el cilindro bilateral | milímetro | 400 |
| 10 | presión de trabajo máxima del 液压最大工作压力 | MPa | 21 |
| 11 | altura del 工作台距底面高 sobre la tierra de la mesa de trabajo | milímetro | 305 |
| 12 | distancia interna de la columna del 立柱内宽 | milímetro | 1250 |
| 13 | poder total del motor del 电机总功率 (双泵) | kilovatio | 7.5+5.5 |
| 14 | peso principal de la pieza del 机器重量 | kilogramo | 4000 |
| 15 | tamaño total de la pieza principal del 主机外形尺寸 | milímetro | 1300*1900*2200 |
技术说明: Técnico explique:
1. Esta máquina tiene una estructura del banco de trabajo del tres-haz, y el cilindro del aceite está instalado en el centro del haz superior y corre hacia arriba y hacia abajo.
2. Los cilindros en ambos lados están instalados a ambos lados del motor principal, y los cilindros laterales se pueden actuar hacia arriba y hacia abajo a través de la estructura de la barra del tornillo del motor.
3. Todas las acciones son el activar, es decir, presionar el botón correspondiente tendrá la acción correspondiente, y parará después de lanzarla. Los cilindros en ambos lados pueden actuar simultáneamente o por separado.
4. Instale dos sistemas de dispositivos del rodillo de apoyo en las posiciones delanteras y traseras de la mesa de trabajo de la máquina para facilitar el movimiento del objeto hacia adelante y hacia atrás.
5. Las ruedas favorables delanteras y traseras se equipan de los dispositivos de la primavera. Cuando la barra se mueve axialmente, la primavera apoya la barra y puede moverse libremente. Cuando se aprieta el cilindro, los actos de la presión en la primavera, la primavera se comprimen, y la cara de la barra está cercana al bloque de forma de V. Polo recto.
6. El cilindro principal del aceite y los cilindros laterales del aceite tienen circuitos separados del aceite, que no interfieren con uno a y no perderán la presión.
7. Con la manija teledirigida inalámbrica de la operación,
8. Poliuretano que cubre para prevenir la muesca
