Máquina de la Cerrar-Soldadura de poste ligero
Created with Pixso.

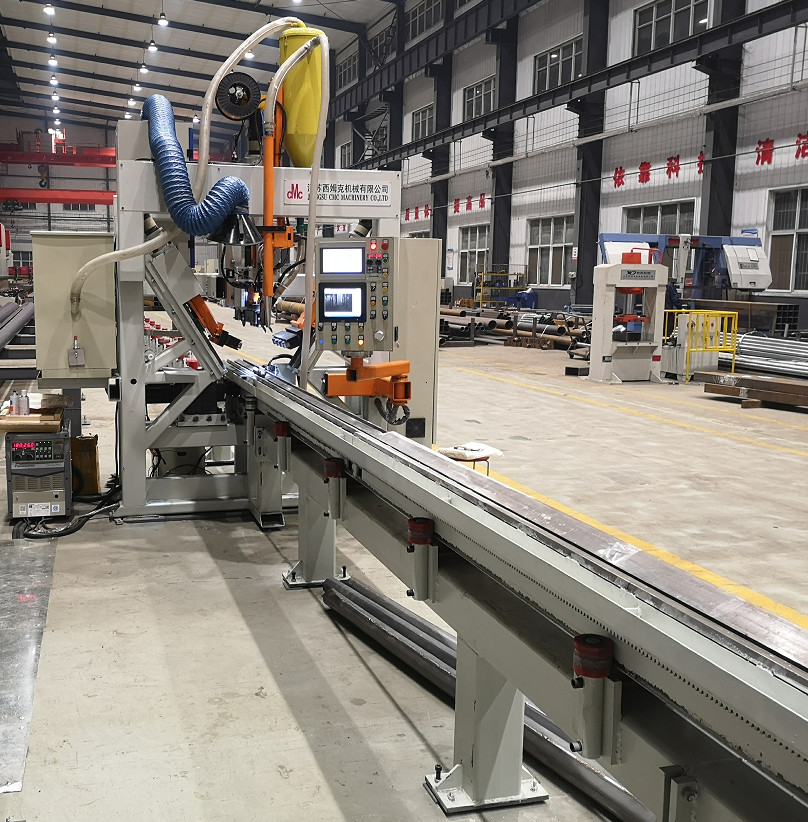

Máquina de soldadura por puentes ligeros CNC / equipo CNCS360/10000

Máquina de soldadura por puentes ligeros CNC / equipo CNCS360/10000

Brand Name: CMC
Model Number: Las empresas de servicios de telecomunicaciones
MOQ: 1 set
Precio: according to the customer's requirement
Payment Terms: T/T, L/C
Supply Ability: Acordar el requisito
Detail Information
Lugar de origen:
WUXI, CHINA
Detalles de empaquetado:
desmontaje, desnudo, conveniente para el envío del envase
Capacidad de la fuente:
Acordar el requisito
Resaltar:

Equipo de soldadura para soldadura con poste cerrado

,

Sistema de soldadura con cerradura de postes

,

Máquina de soldadura automática de cerradura de postes de luz

Product Description

Características patentadas:

1Es adecuado para la soldadura de postes de faroles, con forma redonda y sin deformación, y sin quemarse durante la soldadura.

2. CNC completo, servo completo, 3 juegos de pies de presión, que se pueden ajustar automáticamente con el cambio del diámetro del poste cónico.El pie de presión lateral se puede ajustar en la dirección cónica del poste.

3No hay sistema hidráulico para evitar fugas de aceite y reducir en gran medida el mantenimiento.

4El sistema especialmente desarrollado puede satisfacer la ligera inconsistencia del diámetro del poste en el proceso de producción del poste.

5Debido al control CNC, no es necesario que el operador ajuste manualmente la posición del pie del prensador en cualquier momento a medida que el tamaño y el diámetro del poste cambian.Reducir los requisitos de personal e intensidad de trabajo.

6Desde la parte superior del poste hasta el extremo, la longitud de la cabeza y la cola que se dejan sin soldar es muy corta, incluso sin soldadura de reparación manual.

7El número de pies de presión es de 3 series de V-table, que tiene la ventaja de reducir la presión de los pies de presión en la superficie del poste,hacer que la superficie sea hermosa y reducir el impacto de las hendiduras,

El carrito puede regresar rápidamente al anfitrión de soldadura, reduciendo la intensidad de trabajo del operador.

8Función de soldadura MIG de pulso, velocidad rápida, buena formación, utilizando una mezcla de gas mezclado de argón y CO2, con muy pocas salpicaduras de soldadura y casi sin necesidad de pulido.

9Mesa de trabajo móvil especialmente diseñada, velocidad de movimiento estable

10El banco de trabajo de la máquina es de estructura en V, que se utiliza para apoyar el poste. Es muy estable, fácil de montar el poste, y reduce la intensidad de trabajo.

11Está equipado con una placa de guía trasera para una guía especial, lo que reduce en gran medida la frecuencia de ajuste de la pistola de soldadura delantera.

12. Ajuste automático CNC. Con el cambio del diámetro del poste, el sistema CNC ajusta automáticamente la presión, ajusta automáticamente la posición del pie del prensador,automáticamente coincide con la velocidad de alimentación y la posición, y mantiene la soldadura siempre en estado cerrado para garantizar una soldadura suave.

13A través de la cámara instalada en la cabeza de la máquina, la costura de soldadura se refleja en la pantalla de la consola.haciendo que el seguimiento de la costura de soldadura sea simple y fácil y reduciendo la intensidad de trabajo del operador.

14No se producirá ninguna hendidura o aplanamiento después de la soldadura, siempre que el proceso anterior esté libre de deformación y de distorsión y el material esté libre de tensión interna debida a la distorsión.

15Cuando la máquina está equipada con diferentes matrices de rueda de prensado, puede ser adecuada para polos octogonales y polos redondos de diferentes tamaños.Se pueden proporcionar elementos opcionales según los requisitos del cliente.



Ámbito de aplicación: adecuado para soldadura automática longitudinal de postes de luz largos





Máquina de soldadura por puente cerrado CNC

Esta máquina es generalmente adecuada para soldar postes de luz cónicos octogonales y circulares.que puede empujar el poste de luz en la mesa de trabajo en V. Tres pies de prensador CNC pueden ajustar automáticamente sus posiciones de acuerdo con el cambio de diámetro del poste. La máquina completa la soldadura mientras cierra los postes.





La máquina consta de las siguientes partes:

  • Las demás máquinas y aparatos para la fabricación de máquinas y aparatos para la fabricación de máquinas y aparatos
  • Mesa de trabajo larga con ruedas de guía en ambos extremos
  • Sistema de accionamiento servo del carromato en V, incluido el servomotor, el reductor, el mecanismo de transmisión y el mecanismo de guía
  • Cabeza principal de la máquina, incluido el mecanismo de rodillo de sujeción en 3 direcciones, estructura motriz, rueda de sujeción, aplicable al poste cónico, poste octogonal, mecanismo de guía
  • Sistema de soldadura por pulso MIG, incluida la fuente de alimentación de la soldadura, alimentación del alambre de soldadura, pistola de soldadura, cable de soldadura, etc.
  • Sistema de control eléctrico, incluido el sistema de control CNC, el servoaccionamiento, el gabinete de control principal, el sistema de control de soldadura, etc.
  • Las demás máquinas y aparatos para la fabricación de máquinas y aparatos para la fabricación de máquinas y aparatos

7.1: rodillo de sujeción del poste octogonal de luz de calle de tamaño normal (Diámetro:60~360mm)

7.2: Rodillo de sujeción de postes cónicos ((Diámetro:60~360mm)

  • Opción: Sistema de datos de producción en red, que proporciona datos de producción y también para el mantenimiento remoto
  • Opción:Sistema de carga y descarga por polos
  • Opción: piezas de repuesto





Características técnicas
1

Rango de diámetro del poste de luz

60 a 360 mm
2

Duración máxima del poste

10 000 mm
3

Tipo V Largo del carrito

12000 mm
4

Rango de espesor del poste de luz

espesor del poste (mm)

Rango de diámetro del polo (mm)

    2.75 60 ~ 200
    4 60 ~ 360
    5 120 ~ 360
    6 200 ~ 360
5

Posición del rodillo de sujeción

Ambos lados y la parte superior del poste de luz

6

Potencia del servomotor principal

2.3 KW
7

Servomotor para la unidad de sujeción

Tipo de servomotor de corriente alterna de 730 W

8

Saldador

500A, Sistema de soldadura MIG de pulso

9

Diámetro del alambre de soldadura

1.2 mm
10

Velocidad de trabajo

1 a 2,5 m/min

(Nota: la velocidad de espesor diferente será diferente

11

Elementos eléctricos principales

Schneider (marca francesa)

12

Marca del soldador

AOTAI, marca china famosa
13

Tamaños generales (mm)

Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1 y M2.
14

Cantidad del operador

1 persona
