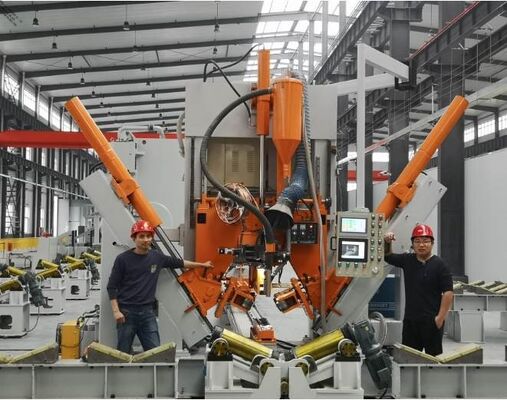

Máquina de la Cerrar-soldadura de poste ligero para la longitud del círculo y del polo/del tubo 14000m m del polígono

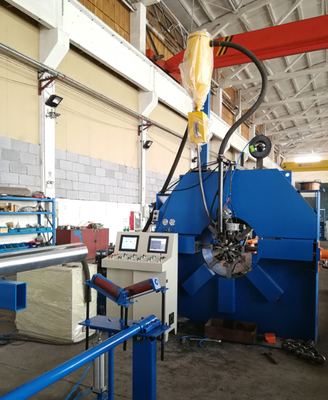

Máquina de soldadura de costura para postes de luz — Modelo 340/14000

Descripción del producto

La máquina de soldadura de costura para postes de luz Modelo 340/14000 es una línea de soldadura automática especialmente diseñada para postes de luz cónicos (cónicos) poligonales y circulares de una sola pieza. Suelda el poste de forma continua desde el extremo pequeño hasta el extremo grande con casi ninguna longitud sin soldar restante, produciendo costuras rectas y estables al tiempo que reduce significativamente el trabajo manual en el proceso posterior. Equipada con funciones de soldadura por arco sumergido (SAW) y soldadura con protección de gas CO₂, cubre diámetros de poste de 60 mm a 340 mm y longitudes de poste de hasta 14.000 mm.

Características y ventajas clave

1. Soldadura automática de longitud completa — Suelda el poste desde el extremo pequeño hasta el extremo inferior en toda el área, dejando casi ninguna longitud sin soldar, lo que minimiza el trabajo manual en el siguiente proceso.
2. Rodillos de sujeción de 8 juegos desde todas las direcciones — Distribuye uniformemente la presión sobre la superficie del poste, reduciendo la presión de los rodillos y los arañazos en la superficie; especialmente adecuado para la soldadura de postes octogonales.
3. Cilindros de empuje de doble cara — Proporcionan una fuerte fuerza de cierre para cerrar el poste, ideal para postes de gran espesor y pequeño diámetro.
4. Carro de tracción motorizado de retorno rápido — Regresa automáticamente a alta velocidad después de soldar, por lo que no se necesita empuje manual, lo que reduce significativamente la intensidad de mano de obra del operador.
5. Dispositivo de sujeción neumática — Rápido y sencillo en comparación con la sujeción manual. El diseño de tipo tracción significa que no es necesario conectar un cable de tierra de soldadura a cada poste antes de soldar; la velocidad de soldadura es más estable, con menos deformación de soldadura después de soldar y una operación más fácil.
6. Procesos de soldadura duales — Admite soldadura por arco sumergido y soldadura con protección de gas CO₂ en una sola máquina.

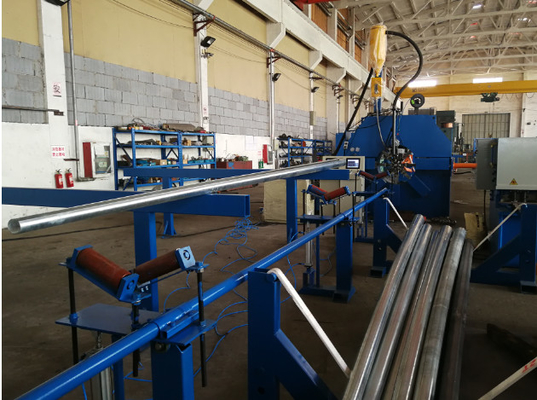

7. Soporte de rodillo silencioso en la parte posterior (estándar) — No se requiere carro de soporte trasero ni empuje manual; facilita la carga de postes en la máquina y reduce la mano de obra.
8. Dispositivo de guía de poste trasero — Asegura un posicionamiento preciso durante todo el proceso de soldadura.

Aplicación

La máquina está diseñada para la soldadura automática de costuras de postes de luz cónicos (cónicos) poligonales y circulares de una sola pieza. El carro, accionado por un motor de velocidad ajustable, tira del poste de luz desde el extremo pequeño al extremo grande, mientras que el cilindro hidráulico, a través de una cadena mecánica y un tornillo sin fin, empuja las ruedas de sujeción para cerrar el poste y realizar la soldadura al mismo tiempo.

Componentes estándar de la máquina

• Mesa de trabajo larga con sistema de accionamiento de engranaje y cremallera para el carro de tracción
• Carro de tracción: motor de frecuencia de velocidad ajustable, sistema de accionamiento, dispositivo de guía y sistema de sujeción neumática
• Unidad de sujeción y soldadura hidráulica: 8 juegos de ruedas de sujeción para postes poligonales y cónicos, además de un sistema de sujeción hidráulica adicional lateral para postes de gran espesor
• Sistema de soldadura: soldadura por arco sumergido y soldadura con protección de gas CO₂, que incluye fuente de alimentación, sistema de alimentación de alambre, sistema de recuperación de fundente y cable de tierra de soldadura
• Soporte de rodillo silencioso en la parte posterior (estándar)
• Sistema hidráulico: bomba doble, motor doble, sistema de control doble
• Sistema neumático para la sujeción del poste

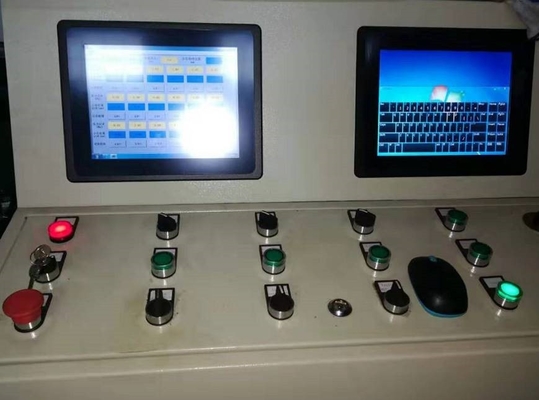

• Sistema de control eléctrico: inversor de frecuencia, panel de operación, cables, etc.

Especificaciones técnicas

Funciones opcionales y estándar

• Cilindros hidráulicos adicionales en ambos lados — Adecuado para postes de luz de pequeño diámetro y gran espesor o postes hechos de chapa de acero de alta resistencia a la tracción; proporciona una fuerte fuerza de cierre mientras realiza la soldadura de costura al mismo tiempo.
• Dispositivo de retorno rápido del carro — Después de soldar, presione el botón y el carro regresa al cabezal de soldadura principal a alta velocidad y se detiene automáticamente (las máquinas de tipo manual deben ser empujadas por los operadores, lo que requiere mucha mano de obra y tiempo).
• Unidad de sujeción neumática — Más fácil y mucho más rápido que la sujeción manual. Nota: las máquinas de soldadura de postes de tipo empuje no tienen unidad de sujeción y requieren conectar un cable de tierra a cada poste antes de soldar; en comparación, la máquina de tipo tracción ofrece una velocidad de soldadura más estable, menos curva de soldadura después de soldar y no es necesario conectar un cable de tierra para cada poste.
