La carretera el 12m/los carriles de guardia mínimos rueda formando la máquina

La carretera el 12m/los carriles de guardia mínimos rueda formando la máquina
Highway 12m / Min Guard Rails Roll Forming Machine
La carretera el 12m/los carriles de guardia mínimos rueda formando la máquina La carretera el 12m/los carriles de guardia mínimos rueda formando la máquina La carretera el 12m/los carriles de guardia mínimos rueda formando la máquina La carretera el 12m/los carriles de guardia mínimos rueda formando la máquina La carretera el 12m/los carriles de guardia mínimos rueda formando la máquina La carretera el 12m/los carriles de guardia mínimos rueda formando la máquina La carretera el 12m/los carriles de guardia mínimos rueda formando la máquina

Ampliación de imagen :  La carretera el 12m/los carriles de guardia mínimos rueda formando la máquina

Datos del producto:
Lugar de origen: Wuxi, China
Nombre de la marca: CMC
Certificación: CE, ISO
Pago y Envío Términos:
Cantidad de orden mínima: 1 set
Precio: Negotiate
Detalles de empaquetado: El cuerpo entero cubierto con la bolsa de plástico. o según los requisitos de clientes.
Tiempo de entrega: Según la acción
Condiciones de pago: T / T, L / C
Capacidad de la fuente: 50 sistemas por mes.

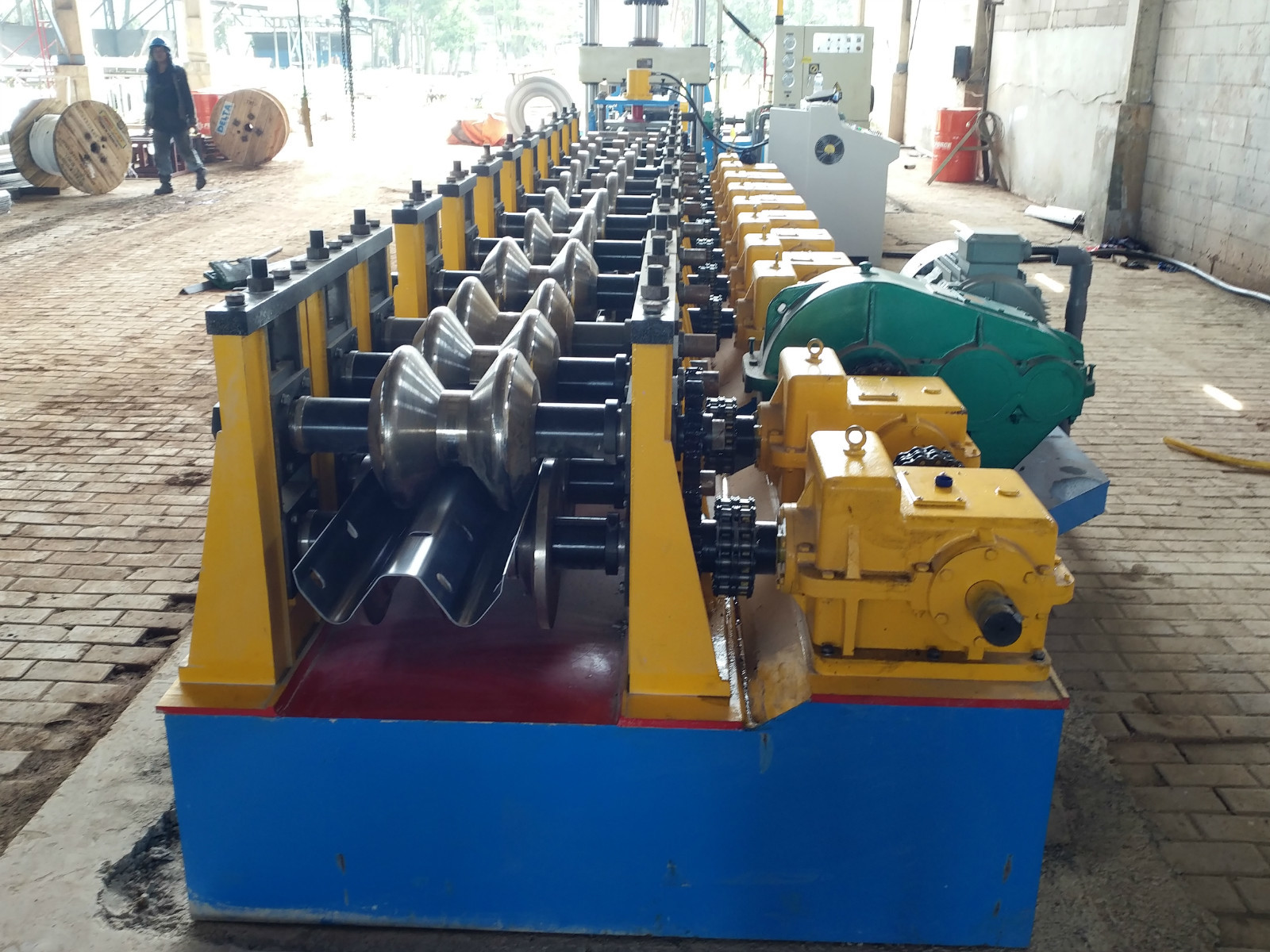

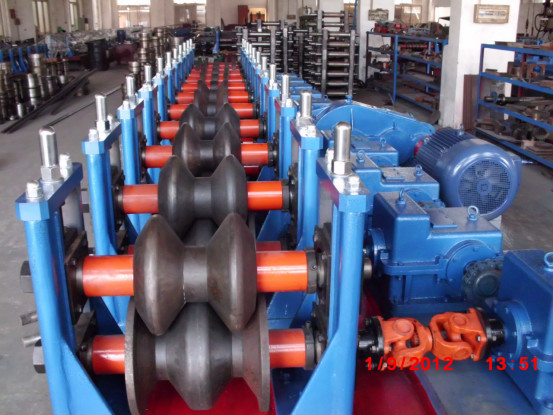

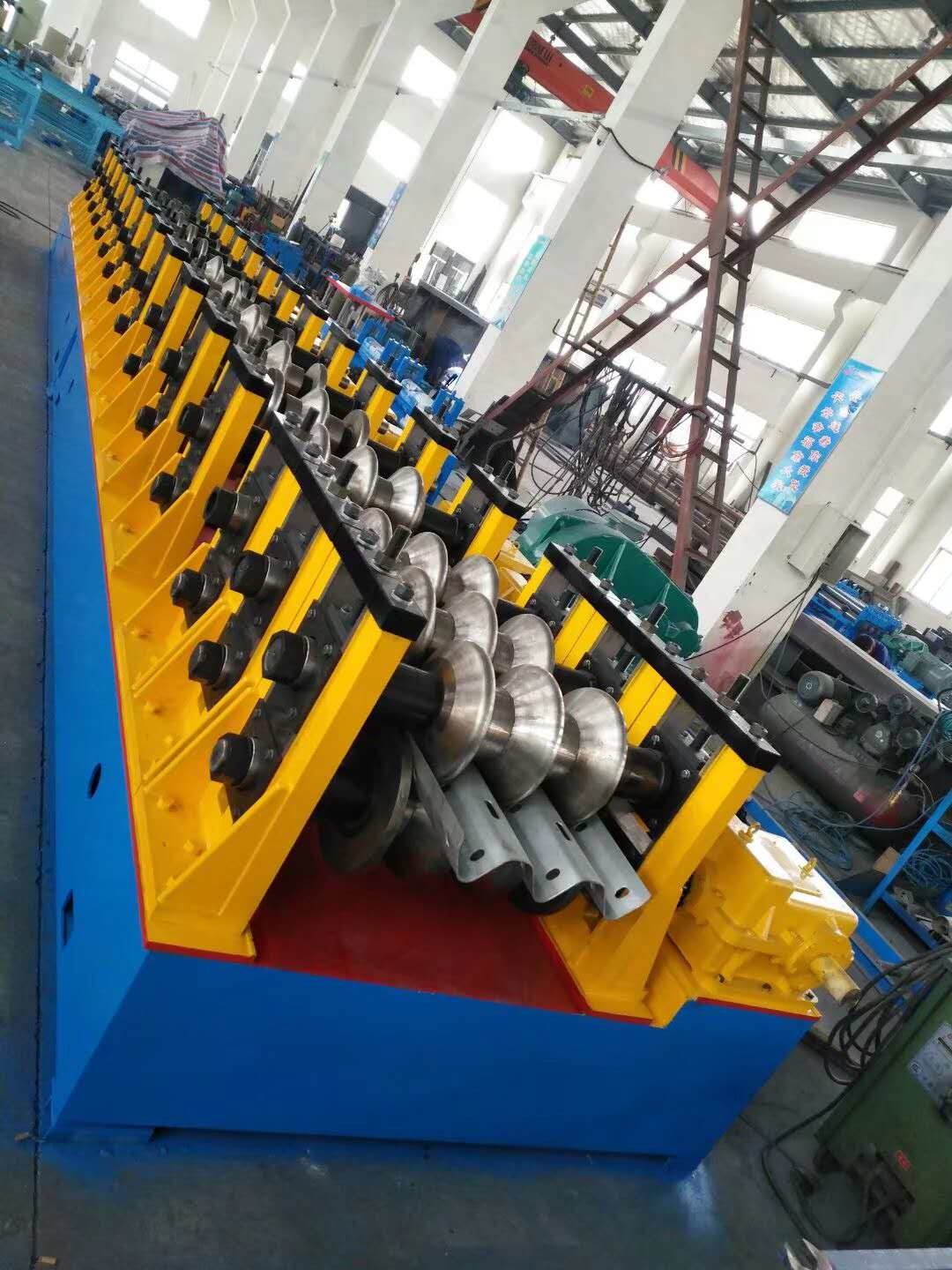

La carretera el 12m/los carriles de guardia mínimos rueda formando la máquina

descripción
Nombre: Rollo de la barandilla de la carretera que forma la máquina velocidad: 8-12m/min
Peso: 65Kg Altura del producto: ± 5m m de 81m m
Formación de método: Lamine el formin Voltaje principal: 380v, 50Hz
Alta luz:

rollo de la barandilla 12m/min que forma la máquina

,

rollo de la barandilla de 3.5m m que forma la máquina



diagrama de la estructura del equipo:





Ventajas:

rollo de la barandilla de la carretera de dos ondas que forma la máquina

como fabricante nos especializan en toda clase de rollo que forma la máquina.

Buena experiencia del de 20 años para hacer el rollo que forma la máquina.

El ♥ elige el mejores material y componentes para la exportación más entonces 40 países.

El ♥ proporciona el mejor precio, la buena calidad y la entrega rápida.



Nombre de producto rollo de la barandilla de la carretera de dos ondas que forma la máquina
NO. Artículos Parámetros Observación
1

Conveniente



Material

Tipo GI/PPGI
Anchura Modificado para requisitos particulares
Grueso 1.5-3.5m m
2

Producto

Especificaciones

Longitud Cualquier longitud Programado
Tolerancia de la longitud ±2mm
3 Velocidad de trabajo 8-12m/min Máquina estándar
4 Sistema de control Transductor de Mitsubishi/de Siemens PLC& Aduana
5 Poder total Sobre 30KW Hasta diseño final
6 Peso total Sobre 15T Hasta diseño final





















































Parámetros de la máquina de II.Basic

  1. Propiedades mecánicas y especificaciones de materias primas

Material: Hoja galvanizada Q345B

Grueso: 2.5~3.0m m

Anchura: 450-476m m

Peso: 65KG

Especificaciones de productos

Producto: dibujo del subproducto

Anchura del producto: ± 5m m de 310m m

Altura del producto: ± 5m m de 81m m

Especificaciones de producto

Formación de método: Formación Cold roll

Velocidad de la producción: ≤10m/minuto

Dirección de alimentación: alimentación izquierda

Voltaje principal: 380V, 50Hz

Poder total de la unidad: sobre 20.7KW

Transporte del eje impulsor: 6026

Elevación de Turbo: SWL10-3/23-FU3

Motor de la impulsión principal: YVP180M-4-15

Reductor: ZQ500-48.57

Material del tablón: A3

Material del eje: 40

Material del molde: Gcr15



III, descripción de la estructura del equipo

El marco de equipo es procesado por la placa de acero A3, después del tratamiento de envejecimiento, de la estructura de 3 rodillos, de 1 superior y de 2 más bajos, el rodillo más bajo adopta una estructura fija, el rodillo superior adopta el ajuste del movimiento del resbalador, y 3 sistemas de impulsión de la caja de la turbina son conducidos por el motor para ajustar el superior y más bajo la caja de la turbina es conectada por una biela para asegurar la sincronización de 3 sistemas de cajas, y las 3 placas de pared independientes son conectadas por un eje para asegurar el paralelismo de la máquina entera. El diámetro del eje de rodillo es 110m m. Hay dos sistemas de moldes en los left and right, uno para el arco interno y uno para el arco externo, y un sistema del motor principal 15KW. Es conducido por un reductor ZQ500, que conduce los ejes más bajos izquierdos y derechos a través de los engranajes. El módulo del engranaje es 10m, uno para cada uno izquierdo y derecho. El producto se procesa a través de la consola de la operación.



IV, lista de control de la configuración de equipo



No



Nombre de parte



Cantidad

1



Formación del molde



Un sistema de moldes en cada lado

2



motor impulsor 15KW



1Set

3



Formación del eje del molde



3Sets

4



Elevación de Turbo



3Sets

5



Motor impulsor de elevación



1Set

6



Reductor ZQ500



1Set

7



Consola eléctrica



1Set

8



Perno de ancla del equipo



1Set







图片 2
