rollo de la barandilla que forma la máquina
Created with Pixso.

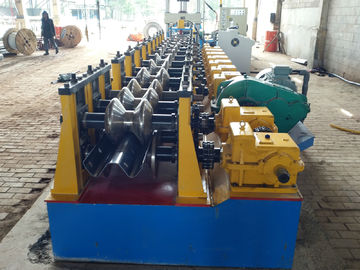

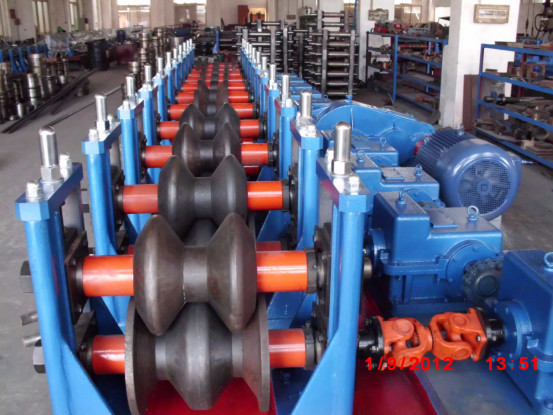

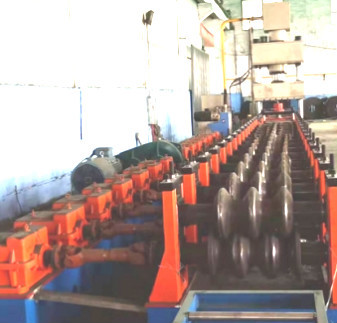

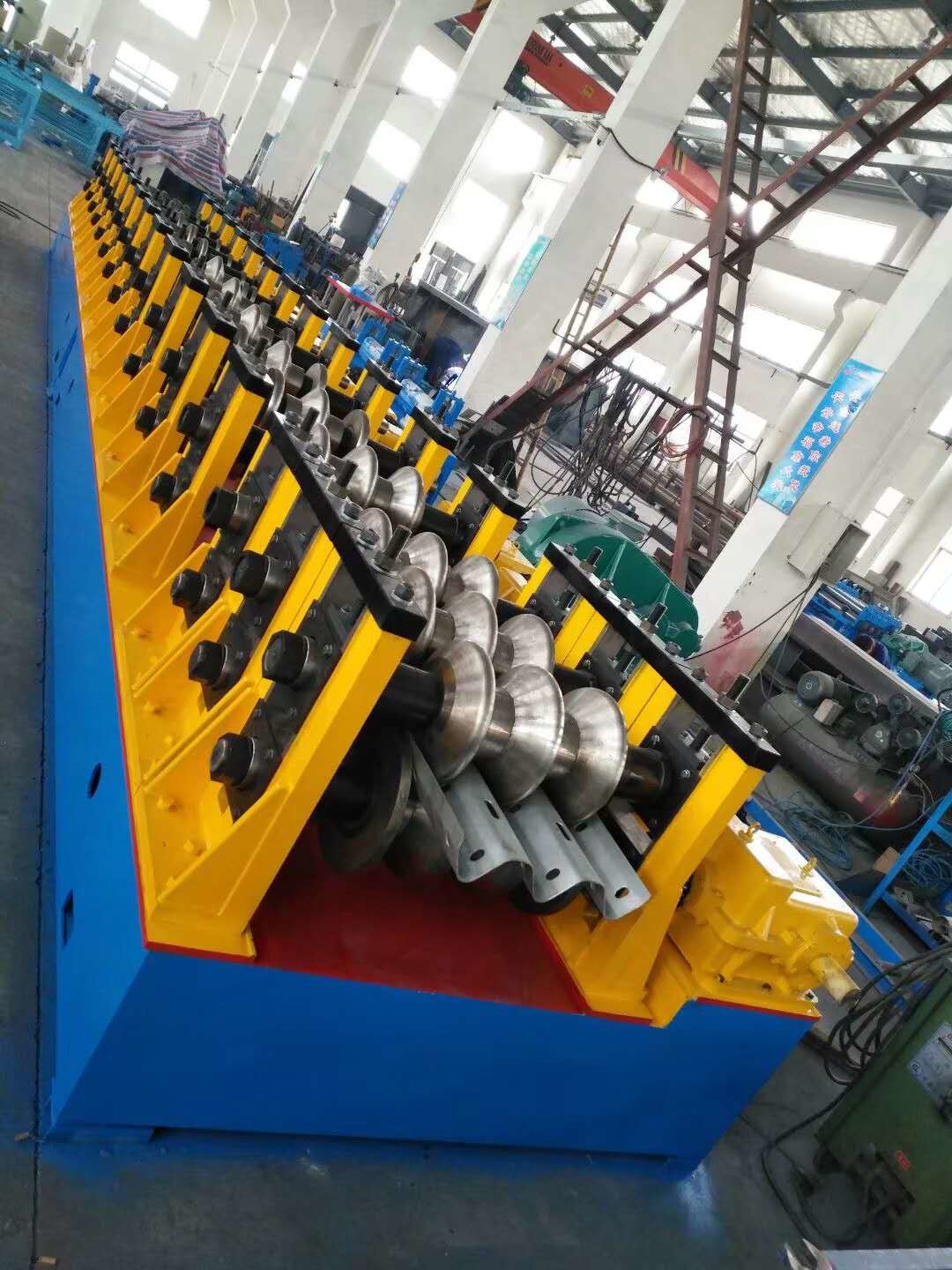

Gcr15 modificó el rollo de la barandilla para requisitos particulares de 310m m que formaba la máquina

Gcr15 modificó el rollo de la barandilla para requisitos particulares de 310m m que formaba la máquina

Brand Name: CMC
Model Number: Q35Y-30
MOQ: 1 set
Precio: Negotiate
Payment Terms: T/T, L/C, D/P
Supply Ability: 50 sistemas por mes.
Detail Information
Lugar de origen:
Wuxi, China
Certificación:
CE, ISO
Certificación:
CE,ISO,CE/ISO9001
Material:
GCR15
Anchura:
± 5m m de 310m m
Condición:
Nuevo
Peso:
65Kg
Garantía:
1 año
Detalles de empaquetado:
El cuerpo entero cubierto con la bolsa de plástico. o según los requisitos de clientes.
Capacidad de la fuente:
50 sistemas por mes.
Resaltar:

barandilla de 310m m que forma la máquina

,

máquina del rollo de la barandilla de 310m m

Product Description



Parámetros de la máquina de I.Basic

  1. Propiedades mecánicas y especificaciones de materias primas

Material: Hoja galvanizada Q345B

Grueso: 2.5~3.0m m

Anchura: 450-476m m

Peso: 65KG

Especificaciones de productos

Producto: dibujo del subproducto

Anchura del producto: ± 5m m de 310m m

Altura del producto: ± 5m m de 81m m

Especificaciones de producto

Formación de método: Formación Cold roll

Velocidad de la producción: ≤10m/minuto

Dirección de alimentación: alimentación izquierda

Voltaje principal: 380V, 50Hz

Poder total de la unidad: sobre 20.7KW

Transporte del eje impulsor: 6026

Elevación de Turbo: SWL10-3/23-FU3

Motor de la impulsión principal: YVP180M-4-15

Reductor: ZQ500-48.57

Material del tablón: A3

Material del eje: 40

Material del molde: Gcr15





II, descripción de la estructura del equipo

El marco de equipo es procesado por la placa de acero A3, después del tratamiento de envejecimiento, de la estructura de 3 rodillos, de 1 superior y de 2 más bajos, el rodillo más bajo adopta una estructura fija, el rodillo superior adopta el ajuste del movimiento del resbalador, y 3 sistemas de impulsión de la caja de la turbina son conducidos por el motor para ajustar el superior y más bajo la caja de la turbina es conectada por una biela para asegurar la sincronización de 3 sistemas de cajas, y las 3 placas de pared independientes son conectadas por un eje para asegurar el paralelismo de la máquina entera. El diámetro del eje de rodillo es 110m m. Hay dos sistemas de moldes en los left and right, uno para el arco interno y uno para el arco externo, y un sistema del motor principal 15KW. Es conducido por un reductor ZQ500, que conduce los ejes más bajos izquierdos y derechos a través de los engranajes. El módulo del engranaje es 10m, uno para cada uno izquierdo y derecho. El producto se procesa a través de la consola de la operación.



III, lista de control de la configuración de equipo





No



Nombre de parte



Cantidad

1



Formación del molde



Un sistema de moldes en cada lado

2



motor impulsor 15KW



1Set

3



Formación del eje del molde



3Sets

4



Elevación de Turbo



3Sets

5



Motor impulsor de elevación



1Set

6



Reductor ZQ500



1Set

7



Consola eléctrica



1Set

8



Perno de ancla del equipo



1Set



Gcr15 modificó el rollo de la barandilla para requisitos particulares de 310m m que formaba la máquina 0

图片 2







IV.FAQ

A: ¿- Qué servicio puede usted proporcionar antes de orden?

- Sobre el servicio de la preventa. Le proporcionamos respuestas de todas sus preguntas en nuestras máquinas, tales como parámetro, precio, condiciones de pago, etc. técnicos. Si usted quiere visitar nuestra fábrica y comprobar las máquinas, también podemos enviarle la letra de invitación y darle nuestra recepción más caliente.

B: ¿- Puede usted acabar la máquina durante plazo de expedición?

- Acabaremos la máquina a tiempo según plazo de ejecución resuelto.

C: ¿- Puede usted proporcionar algunos recambios?

- Sí, por supuesto. Las piezas del rápido-desgaste se envían usted así como la máquina.

D: ¿- Cuál es después de servicio de venta?

- Sobre el servicio post-venta. Podemos enviar al técnico a su país para fijar la máquina. El comprador debe llevar todo el coste incluyendo: la visa, el boleto y el alojamiento conveniente, también comprador de la acción de ida y vuelta deben pagar el sueldo 100USD/day.

La garantía es un año. y proporcionaremos el soporte técnico para el toda la vida. Está libre de mantener la máquina el primer año después de comprar, incluyendo el cambio de los componentes principales. El primer año por lo tanto, usted pagará nuestro técnico $100 por día mantener la máquina. Y los componentes no están libres, si usted necesita conseguirla de nosotros.
