| Nombre De La Marca: | CMC |
| Model Number: | FL-3015 |
| MOQ: | 1 |
| Precio: | According detail requirement |
| Condiciones De Pago: | Señal el 30% T/T, el 70% T/T antes de enviar |
| Capacidad De Suministro: | Acordar el requisito |

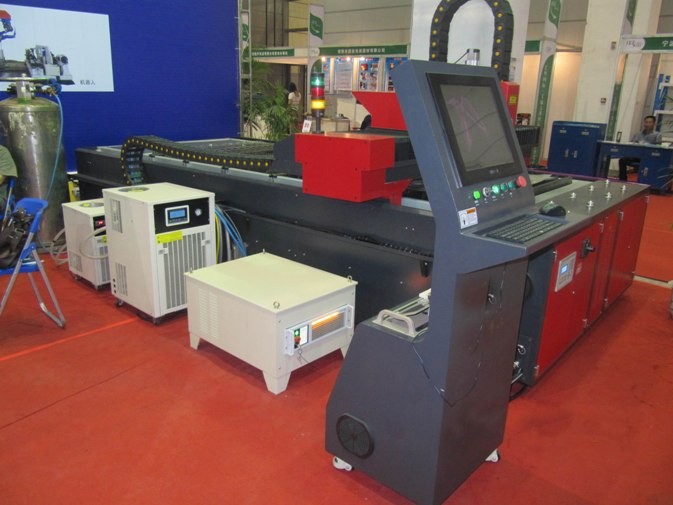

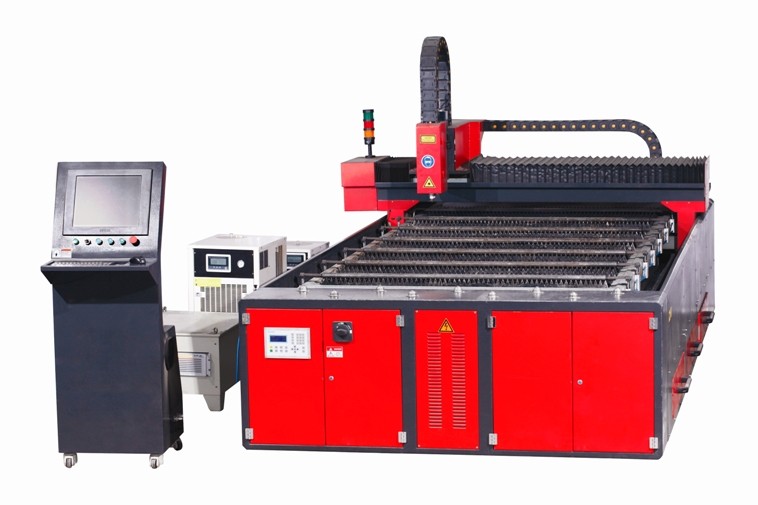

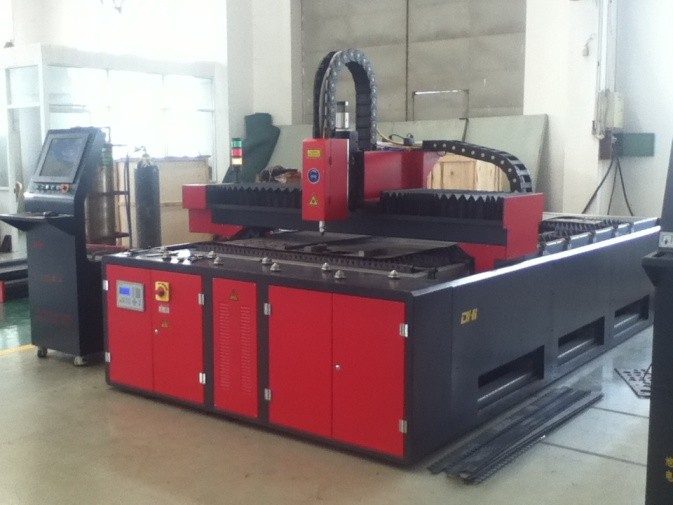

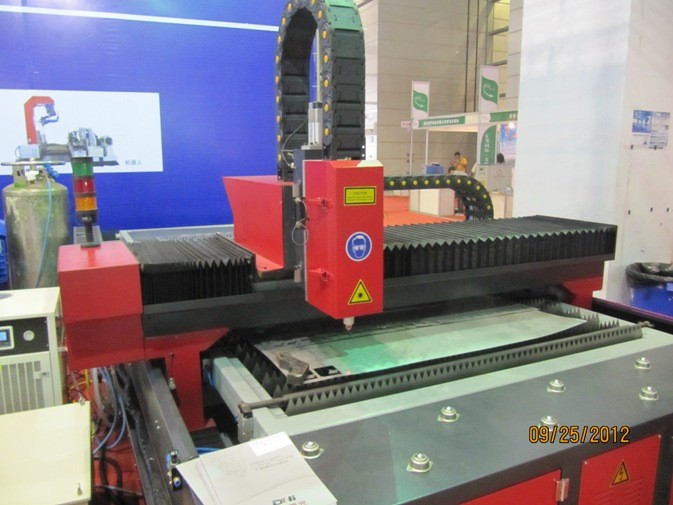

500W 1500 x cortadora del laser de la fibra del CNC 3000 para la placa de la hoja
1. Carta del efecto del proceso de la muestra del corte
La publicidad redacta el corte del pedazo del trabajo de proceso de la chapa
2. Introducción básica del ☆
La publicidad redacta el corte del pedazo del trabajo de proceso de la chapa
2. Introducción básica
La cortadora del laser de la fibra FL-3015 es alcanzada por el laser potente centrado en objeto para causar la fusión y la evaporación inmediatas, con el laser original de la fibra importado de grupo del laser de IPG en Alemania. El corte automático es controlado por el sistema numerado del mecánico. Esta máquina ha condensado las tecnologías de los mecánicos del laser, digitales, y exactos.
2.1. Tabla diseñada y independiente del tipo partido de operación. Puede ser movida según la condición. Operación cómoda y fácil.
2.2. Tabla de funcionamiento importada del motor servo, área que viaja 1500mm*3000m m.
2.3. La cabeza del laser se puede ajustar con el eje de Z, área que viaja 0-100m m
3. Características principales
3.1. Puede ser ampliamente utilizada cortar las placas por ejemplo: acero inoxidable, acero de carbono, aluminio, etc.
3.2. Capacidad fuerte del corte: el tipo 500W puede corte inoxidable hasta 8m m.
3.3. Corte bajo costado: Puede cortar con aire, y su coste es USD 0,5 - 1. El coste exacto incluye electricidad 3-6 grados por hora, la protección USD 0,08 - 0,16 de la lente por hora, y no cualquier otro coste. Si usted utiliza el O2 o el N2, el coste se debe aumentar en USD 2,4 - 4,8. (Como la forma y el grueso son diferentes, el consumo del gas será diferente.)
3.4. Velocidad del corte rápido, eficacia alta, operación segura, y funcionamiento estable.
3.5. Buena calidad, mirada lisa y fina de la pequeña distorsión afuera.
3.6. Tren importado del motor servo y de engranajes para garantizar el corte exacto. Alta precisión del corte.
3.7. El software dedicado permite el gráfico o el texto que se diseñarán o procesado inmediatamente. Operación flexible y fácil.
4. Material aplicado
Aplicable a cortar en la placa o el tubo en acero inoxidable, acero de carbono, acero de aleación, acero de la primavera, aluminio, cobre, titanio, el etc. Tiene efecto de proceso excelente sobre clases de acero de aleación frágil duro.
5. Campos del uso
Ampliamente utilizado en el proceso de la chapa, mercancías del metal, dispositivo de cocina, dispositivo alto-resuelto, caja de control eléctrica, piezas de automóvil, vidrios, carteles, artes, la iluminación, y piezas exactas.
6. Especificación principal de la estructura
la cortadora del laser de la fibra 500W-FL-3015 se compone de cuerpo de máquina, del laser de la fibra, de la caja de control, del sistema de la purificación del aire y sistema de control del CNC.
Especificación técnica
| Parámetros ópticos | Unidad | 500W |
| Modo corriente | CW, QCW | |
| Longitud de onda de centro de la radiación | nanómetro | 1070-1080 |
| De potencia de salida estándar | W | 500 |
| Calidad del haz | mm*mrad | 4 |
| Ajuste de velocidad | kilociclo | 5 |
| Diámetro de la fibra de la transmisión | μm | ≥50 |
| Estabilidad de potencia de salida (largo plazo) | % | ±2 |
| Poder | VAC | 400-460 |
| Consumo de energía | kilovatio | 2 |
Estructura de sistema
| Serial no. | Nombre |
Cantidad (pedazo) |
Observaciones |
| 1 | Laser de la fibra | 1 | Original importada |
| 2 |
Sistema óptico Lente de la extensión de la velocidad Espectroscopio Lente de concentración |
1 | Adopta tecnología alemana y el special diseñados. La lente óptica afecta directamente a la calidad de facular, a la influencia la calidad de la costura y del reborde del corte, a la velocidad del corte y al grueso. |
| 3 | Motor servo de Panasonic | 1 |
Motor servo de Panasonic y conductor de Panasonic. Tornillo y carriles importados de Taiwán |
| 4 | Sistema que controla | 1 | PC |
| 5 | Sistema de la indicación del laser | 1 | Semiconductor (luz roja) |
El equipo principal lleva a las buenas características: Generador del laser y lente óptica. Utilizamos los componentes eléctricos de Schneider.
| Tabla de operación del CNC | Adopta la soldadura de la estructura de acero, el fracaso de la tensión que procesa, la estructura de estante resistente, el tornillo rodante importado TBI, el carril HIWIN del trazador de líneas, y el motor servo de Panasonic. | Tiene equipo auxiliar de la descarga, firmemente de presionar y de esconder. |
7. Parámetros técnicos principales
| Especificación | parámetro |
| Longitud del laser | 1064nm |
| Poder máximo del laser | 1000W |
| Colocación | Indicación de la luz roja |
| Área de proceso eficaz | 1500mm*3000m m |
| Repetición del eje de X/Y que coloca la precisión | ±0.03mm |
| Grueso máximo del corte del acero de carbono | ≤8m m |
| Velocidad máxima del corte del acero de carbono |
acero inoxidable del grueso de 0.8m m, 12-14m/min, acero inoxidable del grueso de 1.0m m, 10-12m/min |
| Documentos de la ayuda | DXF etc. (software auto de la ayuda cad, software de CorelDraw) |
| Poder total consumido | ≤ 20KW |
| Fuente de alimentación |
CA de 3 alambres de las fases 4 380V, 50Hz/60Hz/60A |
8. Parámetros del corte
| Grueso (milímetros) | Material | Velocidad máxima del corte (m/min) | Gas auxiliar |
| 1 | M.S. | 8 | Oxígeno |
| 2 | 4,5 | ||
| 3 | 3 | ||
| 4 | 2 | ||
| 5 | 1,5 | ||
| 6 | 0,8 | ||
| 1 | S.S | 6 | Nitrógeno |
| 2 | 3 | ||
| 3 | 1,5 | ||
| 1 | Aleación de aluminio | 3 | |
| 2 | 1,5 |
9. Parámetros técnicos
| Modelo | FL-3015 |
| Longitud de onda del laser | 1070nm |
| Poder máximo del laser | 500W (CW) |
| Zona de trabajo | 3000mmX1500m m |
| Movimiento del eje X | los 3000m |
| Movimiento del eje de Y | el 1500m |
| X, eje de Y que coloca exactitud | ±0.05mm |
| X, Y, repetición del eje de Z que coloca exactitud | ±0.03mm |
| X, velocidad máxima del ninguno-deber del solo eje de Y | 20min |
| Velocidad máxima de la interacción del eje de X/Y | 40min |
| Aceleración axial máxima de X/Y | 1.0G |
| Sistema del CNC | LASERCUT |
| Peso de carga máximo | 500KG |
| Fase | 3 |
| Voltaje clasificado | 380V |
| Frecuencia | 50Hz |
| Nivel de la protección de alimentación principal | IP54 |
| Peso entero | 2250KG |
10. Componentes del equipo
| Artículo | Nombre | Especificación | Qty |
| 1 | FL-3015 | 3000mm*1500m m | 1 sistema |
| 2 | Laser de la fibra | 500W | 1 |
| 3 | Sistema del CNC | LASERCUT | 1 |
| 4 | Cabezal cortador del laser | Lasermech de los E.E.U.U. | 1 |
| 5 | Refrigerador de agua | 1 sistema |
11. Documentos técnicos suministrados
| Artículo | Documentos técnicos | Unidad | Cantidad |
| 1 | Instrucciones de la operación | Sistema | 1 |
| 2 | Software usando instrucciones | Sistema | 1 |
| 3 | Software especial del corte del laser | Sistema | 1 |
| 4 | Certificación de producto | Sistema | 1 |
| 5 | Lista de embalaje de la máquina | Pedazo | 1 |
12. INSTALACIÓN Y EL ENCARGAR
Los personales del VENDEDOR supervisarán la instalación y encargar de la máquina
El servicio comprende de:
1. Fuente de técnicos calificados.
2. Supervisión de los personales del cliente para:
a) Colocación de la máquina
b) Funcionamiento de cables y de mangueras del punto de entrada del servicio
c) Conexión de cables eléctricos y de mangueras del gas a la máquina
3. La responsabilidad del cliente
a) Un compresor de aire (usado principalmente en movimientos neumáticos)
b) Una botella de oxígeno líquido (preferible con un licuador)
c) Poder: 380V 50HZ 3 fases (con un regulador 30KW)
d) Los gases, el aire y las fuentes eléctricas están disponibles para la conexión a la máquina en los puntos nombrados.
e) El cliente debe asegurarse que el sitio está claro antes del comienzo de la instalación, ajustando y entrenando.
f) Fuente de trabajos, de carnicerías y de seguro para descargar la máquina y a ayudar con el trabajo de la instalación bajo la dirección de supervisor de instalación de DADE
g) Fuente de ajustadores mecánicos y de un ajustador eléctrico para la duración de la instalación.
h) Fuente de placa y de los materiales consumibles para la prueba de puesta en servicio, la alineación de la máquina y entrenar.
i) El edificio a prueba de mal tiempo, como garantía estará vacío si la máquina está conforme a elementos
j) Piso concreto conveniente
13. Entrenamiento
1. En la realización de encargar, el técnico del VENDEDOR comenzará el entrenamiento.
El cliente proporcionará el suficientes material y materiales consumibles para asegurar la realización satisfactoria al entrenamiento.
2. El entrenamiento comprenderá de:
a) Descripción de la máquina
b) Controle las características y la operación
c) Trabaje a máquina el mantenimiento y el ajuste
d) Funcionamiento supervisado de la máquina
El entrenamiento del maquinista es concurrente con la instalación, por lo tanto los personales deben estar disponibles en absoluto
épocas.
