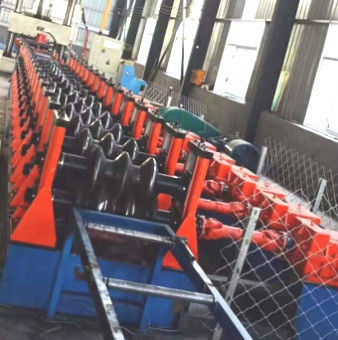

Rollo de la barandilla del CE 476m m que forma la máquina para la hoja del grueso de 4m m

Rollo de la barandilla del CE 476m m que forma la máquina para la hoja del grueso de 4m m
CE 476mm Guardrail Roll Forming Machine For 4mm Thickness Sheet
Rollo de la barandilla del CE 476m m que forma la máquina para la hoja del grueso de 4m m Rollo de la barandilla del CE 476m m que forma la máquina para la hoja del grueso de 4m m Rollo de la barandilla del CE 476m m que forma la máquina para la hoja del grueso de 4m m Rollo de la barandilla del CE 476m m que forma la máquina para la hoja del grueso de 4m m Rollo de la barandilla del CE 476m m que forma la máquina para la hoja del grueso de 4m m

Ampliación de imagen :  Rollo de la barandilla del CE 476m m que forma la máquina para la hoja del grueso de 4m m

Datos del producto:
Lugar de origen: Wuxi, china
Nombre de la marca: CMC
Certificación: CE, ISO
Pago y Envío Términos:
Cantidad de orden mínima: 1 set
Precio: Negotiate
Detalles de empaquetado: El cuerpo entero cubierto con la bolsa de plástico. o según los requisitos de clientes.
Tiempo de entrega: Según la acción
Condiciones de pago: T/T, L/C, D/P
Capacidad de la fuente: 50 sistemas por mes.

Rollo de la barandilla del CE 476m m que forma la máquina para la hoja del grueso de 4m m

descripción
Condición: Nuevo Lugar del origen:: WUXI, CHINA
Grueso: 2.5~3.0m m Anchura: 450-476m m
Industrias aplicables: Construcciones Color: Definido por el usario
Alta luz:

rollo de la barandilla de 4m m que forma la máquina

,

carril de guardia de 476m m que forma la máquina





rollo de la barandilla que forma la máquina para la hoja del grueso de 4m m





somos fabricante profesional contratado al diseño y produciendo todos los tipos de alta precisión, la tecnología de la altura, diseñada profesionalmente lamina la formación de las máquinas. Usando tecnología avanzada y software de incorporación del diseño de la COPRA, podemos fabricar a los estándares internacionales para nuestros clientes.







Máquina

a. Grueso: 2,5--4m m (±0.2mm), anchura: 750mm±5m m,
la fuerza de b.Yield es 235Mpa, curva del lado menos de 10m m (la base en 5m m),
Interno-diámetro de c.Coil: φ508~φ600mm; Interno-diámetro de la bobina: ≤φ1800mm,
peso de d.Coil: ≤10T



Parámetros de la máquina de I.Basic

  1. Propiedades mecánicas y especificaciones de materias primas
  2. Material: Hoja galvanizada Q345B
  3. Grueso: 2.5~3.0m m
  4. Anchura: 450-476m m
  5. Peso: 65KG
  6. Especificaciones de productos
  7. Producto: dibujo del subproducto
  8. Anchura del producto: ± 5m m de 310m m
  9. Altura del producto: ± 5m m de 81m m
  10. Especificaciones de producto
  11. Formación de método: Formación Cold roll
  12. Velocidad de la producción: ≤10m/minuto
  13. Dirección de alimentación: alimentación izquierda
  14. Voltaje principal: 380V, 50Hz
  15. Poder total de la unidad: sobre 20.7KW
  16. Transporte del eje impulsor: 6026
  17. Elevación de Turbo: SWL10-3/23-FU3
  18. Motor de la impulsión principal: YVP180M-4-15
  19. Reductor: ZQ500-48.57
  20. Material del tablón: A3
  21. Material del eje: 40
  22. Material del molde: Gcr15





II, descripción de la estructura del equipo



El marco de equipo es procesado por la placa de acero A3, después del tratamiento de envejecimiento, de la estructura de 3 rodillos, de 1 superior y de 2 más bajos, el rodillo más bajo adopta una estructura fija, el rodillo superior adopta el ajuste del movimiento del resbalador, y 3 sistemas de impulsión de la caja de la turbina son conducidos por el motor para ajustar el superior y más bajo la caja de la turbina es conectada por una biela para asegurar la sincronización de 3 sistemas de cajas, y las 3 placas de pared independientes son conectadas por un eje para asegurar el paralelismo de la máquina entera. El diámetro del eje de rodillo es 110m m. Hay dos sistemas de moldes en los left and right, uno para el arco interno y uno para el arco externo, y un sistema del motor principal 15KW. Es conducido por un reductor ZQ500, que conduce los ejes más bajos izquierdos y derechos a través de los engranajes. El módulo del engranaje es 10m, uno para cada uno izquierdo y derecho. El producto se procesa a través de la consola de la operación.







III, lista de control de la configuración de equipo



No



Nombre de parte



Cantidad

1



Formación del molde



Un sistema de moldes en cada lado

2



motor impulsor 15KW



1Set

3



Formación del eje del molde



3Sets

4



Elevación de Turbo



3Sets

5



Motor impulsor de elevación



1Set

6



Reductor ZQ500



1Set

7



Consola eléctrica



1Set

8



Perno de ancla del equipo



1Set





图片 2
