| Nombre De La Marca: | CMC |
| MOQ: | 1 set |
| Precio: | Negotiate |
| Condiciones De Pago: | T / T, L / C |
| Capacidad De Suministro: | 50 sistemas por mes. |

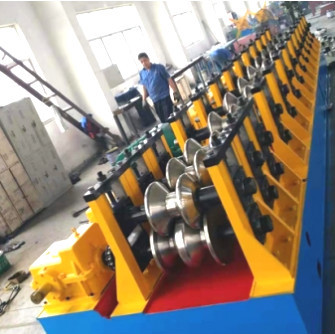

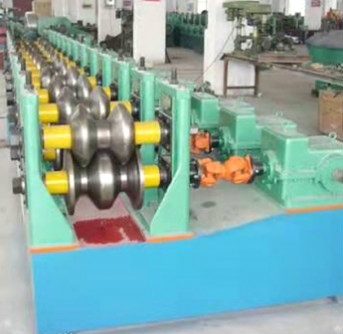

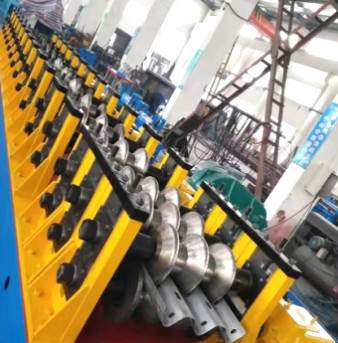

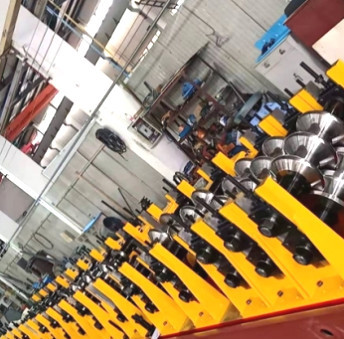

rollo de la barandilla de 2 ondas y de 3 ondas que forma la máquina
Proporcionamos el servicio de envío para el rollo en frío dos ondas de la barandilla de la carretera que forma la máquina
1. Las máquinas necesitan un 20/40 pie de envase cargar.
2.We tienen técnicos profesionales para que la carga se asegure de la máquina no tienen ningún daño.
3.Please nos proporcionan el nombre de puerto más cercano, pediremos coste de envío y arreglaremos el envío para usted.
I.Specification
| Artículo: | Especificación: | Notas: | |
| 1.Information de la materia prima | Material conveniente: | Bobina galvanizada | |
| Anchura: | 748m m | ||
| Grueso: | 2.5-3.5m m | ||
| Fuerza de producción: | Q235A HORA | ||
| especificación 2.Production | Detallado como el fichero | ||
| requisito 3.Power: | Alimentación principal: | sistemas 22kw dos |
Con el inventor (estándar normal) |
| Poder del cortador: |
15.5kw (presión: 25mpa) cortador de 3 PC |
||
| Velocidad de la máquina: | 10-15meters/min | ||
|
de-mecanismo de botes giratorios 5.Hydraulic: |
Carga: | 5tons | Alimentación principal: 3kw |
| Diámetro interno | 508m m | ||
| Tipo: | Automático | ||
|
especificación 6.Machine: |
Estructura: | haz 400I |
Transforme el método: Caja de cambios con el eje |
| Estaciones del rollo: |
20 estaciones del rollo (con los rodillos 6pcs para nivelar el diámetro: 80m m) |
||
| Grueso de la tablilla: | 22m m | ||
| Diámetro del eje: | 110m m, | ||
| Material del eje: | Acero forjado 45# | ||
| Tipo de corte: | Corte de la sierra | ||
| Material del rodillo: |
CR12 con el tratamiento térmico: HRC58-62 |
||
| Tamaños de la máquina: | 15.5*1.0*1.5meters | ||
| Material del molde de perforación: | Cr12, el preperforar hidráulico | ||
| Tamaños de la cadena: |
2.0inch |
||
Proporcionamos el servicio superior para el rollo en frío dos ondas de la barandilla de la carretera que forma la máquina
término 1.Payment: el 30% pagaron por T/T como señal, el resto el 70% después de la inspección del comprador en la fábrica del vendedor mientras que antes de entrega. Después de la producción acabada, examinaremos la máquina e informar al comprador, el comprador envía a la persona para examinar las mercancías, entonces rentabilidad el pago entero antes de enviar.
tiempo 2.Delivery: Garantizamos que el equipo estará listo para el envío en el plazo de 30 días laborables después del recibo del depósito.
servicio de la venta 3.After: Podríamos enviar al técnico a su país para instalar la máquina si usted necesita. La necesidad del comprador de pagar coste adicional, incluyendo: visa, boletos de la acción de ida y vuelta, alojamiento, sueldo de USD 100~120 por día.
diagrama de la estructura del equipo:
Parámetros de la máquina de III.Basic
Material: Hoja galvanizada Q345B
Grueso: 2.5~3.0m m
Anchura: 450-476m m
Peso: 65KG
Especificaciones de productos
Producto: dibujo del subproducto
Anchura del producto: ± 5m m de 310m m
Altura del producto: ± 5m m de 81m m
Especificaciones de producto
Formación de método: Formación Cold roll
Velocidad de la producción: ≤10m/minuto
Dirección de alimentación: alimentación izquierda
Voltaje principal: 380V, 50Hz
Poder total de la unidad: sobre 20.7KW
Transporte del eje impulsor: 6026
Elevación de Turbo: SWL10-3/23-FU3
Motor de la impulsión principal: YVP180M-4-15
Reductor: ZQ500-48.57
Material del tablón: A3
Material del eje: 40
Material del molde: Gcr15
IV, descripción de la estructura del equipo
El marco de equipo es procesado por la placa de acero A3, después del tratamiento de envejecimiento, de la estructura de 3 rodillos, de 1 superior y de 2 más bajos, el rodillo más bajo adopta una estructura fija, el rodillo superior adopta el ajuste del movimiento del resbalador, y 3 sistemas de impulsión de la caja de la turbina son conducidos por el motor para ajustar el superior y más bajo la caja de la turbina es conectada por una biela para asegurar la sincronización de 3 sistemas de cajas, y las 3 placas de pared independientes son conectadas por un eje para asegurar el paralelismo de la máquina entera. El diámetro del eje de rodillo es 110m m. Hay dos sistemas de moldes en los left and right, uno para el arco interno y uno para el arco externo, y un sistema del motor principal 15KW. Es conducido por un reductor ZQ500, que conduce los ejes más bajos izquierdos y derechos a través de los engranajes. El módulo del engranaje es 10m, uno para cada uno izquierdo y derecho. El producto se procesa a través de la consola de la operación.
V, lista de control de la configuración de equipo
| No |
Nombre de parte |
Cantidad |
| 1 |
Formación del molde |
Un sistema de moldes en cada lado |
| 2 |
motor impulsor 15KW |
1Set |
| 3 |
Formación del eje del molde |
3Sets |
| 4 |
Elevación de Turbo |
3Sets |
| 5 |
Motor impulsor de elevación |
1Set |
| 6 |
Reductor ZQ500 |
1Set |
| 7 |
Consola eléctrica |
1Set |
| 8 |
Perno de ancla del equipo |
1Set |
