Highmast y máquina monopolar de la soldadura continua
Created with Pixso.

Diámetro máximo 2200 mm Máquina de soldadura de costura de mástil y monopolio

Diámetro máximo 2200 mm Máquina de soldadura de costura de mástil y monopolio

Brand Name: CMC
MOQ: 1 set
Precio: According to requirements
Supply Ability: Negocie
Detail Information
Lugar de origen:
Wuxi, China
Detalles de empaquetado:
Sutable para el envío del envase
Capacidad de la fuente:
Negocie
Resaltar:

máquina monopolar de la soldadura continua de 2200m m

,

máquina de la soldadura continua de 2200m m Highmast

Product Description



Máquina de soldadura de costura de mástil y monopolio, diámetro máximo 2200 mm

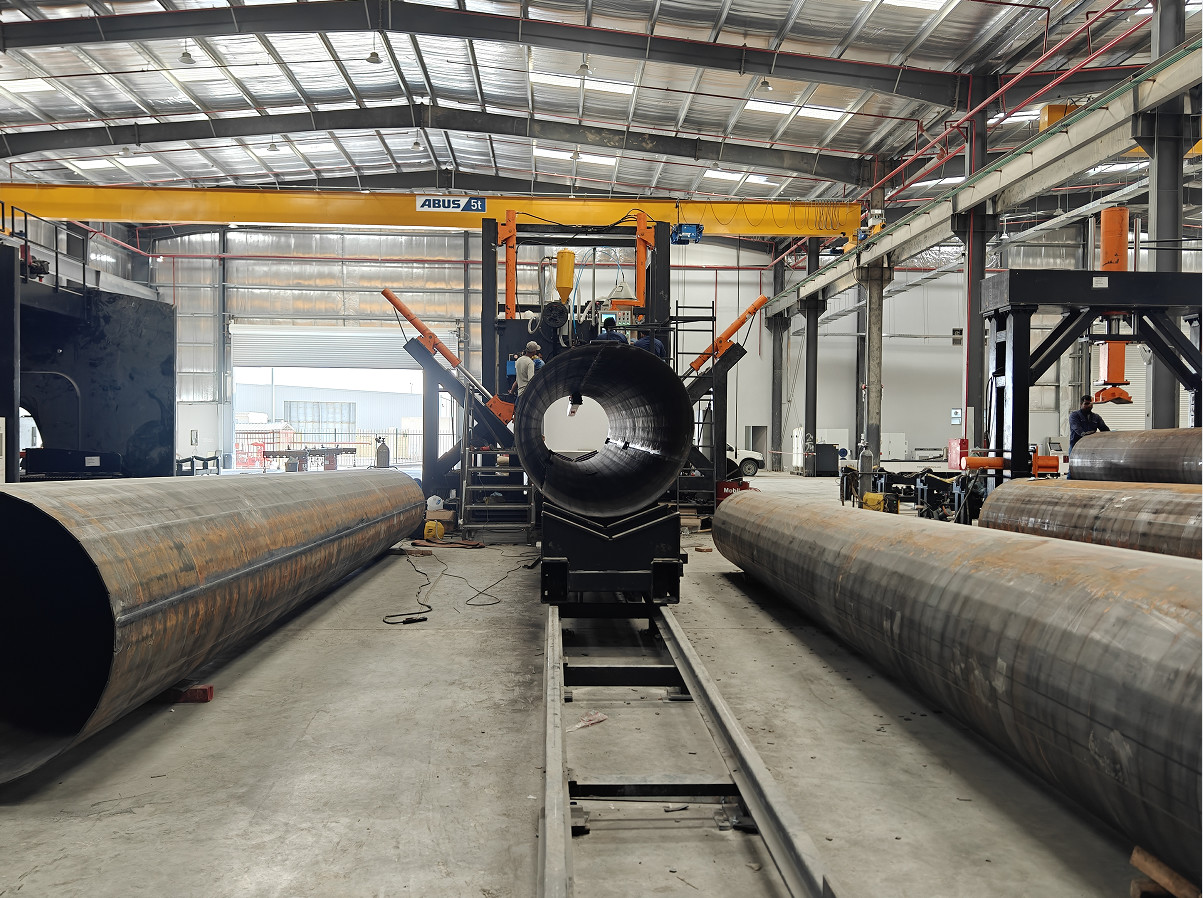

HIGHMAST POLE AND MONOPOLE SHUT-WELDING MACHINE, es adecuado para una cáscara o dos cáscaras tipo de polígono y círculo de palo cónico. es una línea de soldadura automática,la estructura del tipo pórtico está fija y con sistema de soldaduraEl cilindro hidráulico empuja la rueda de sujeción para cerrar el poste y hacer la soldadura al mismo tiempo.

Para dos postes de costura, cuando se termine la soldadura de la primera costura, el rodillo inferior se elevará y girará el poste a otra posición de costura para comenzar la segunda soldadura de costura.



La máquina incluye los siguientes elementos:

  1. Larga mesa de trabajo para el movimiento de carros y postes.

  2. Unidad de pórtico principal

  3. Sistema de accionamiento para el movimiento del tranvía de postes

  4. Las demás máquinas y aparatos para la fabricación de máquinas y aparatos para la fabricación de máquinas y aparatos

  5. Sistema de soldadura por arco sumergido, incluido el sistema de alimentación del alambre de soldadura.

  6. El sistema de recuperación de flujo

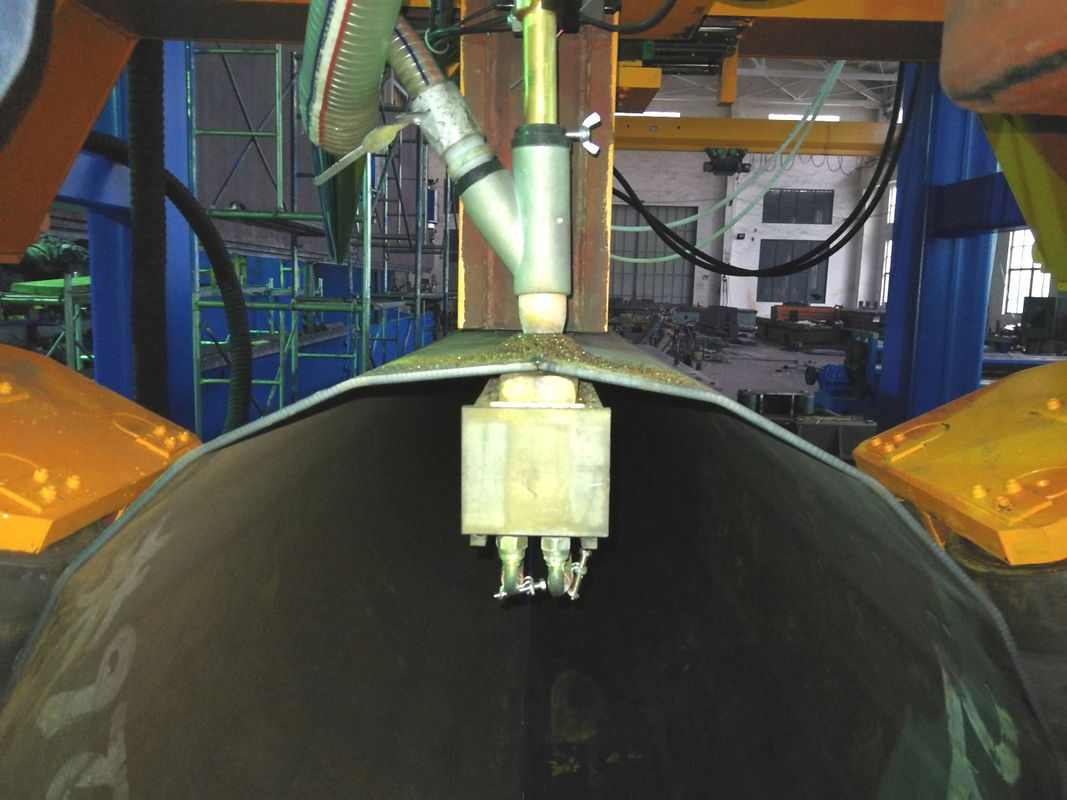

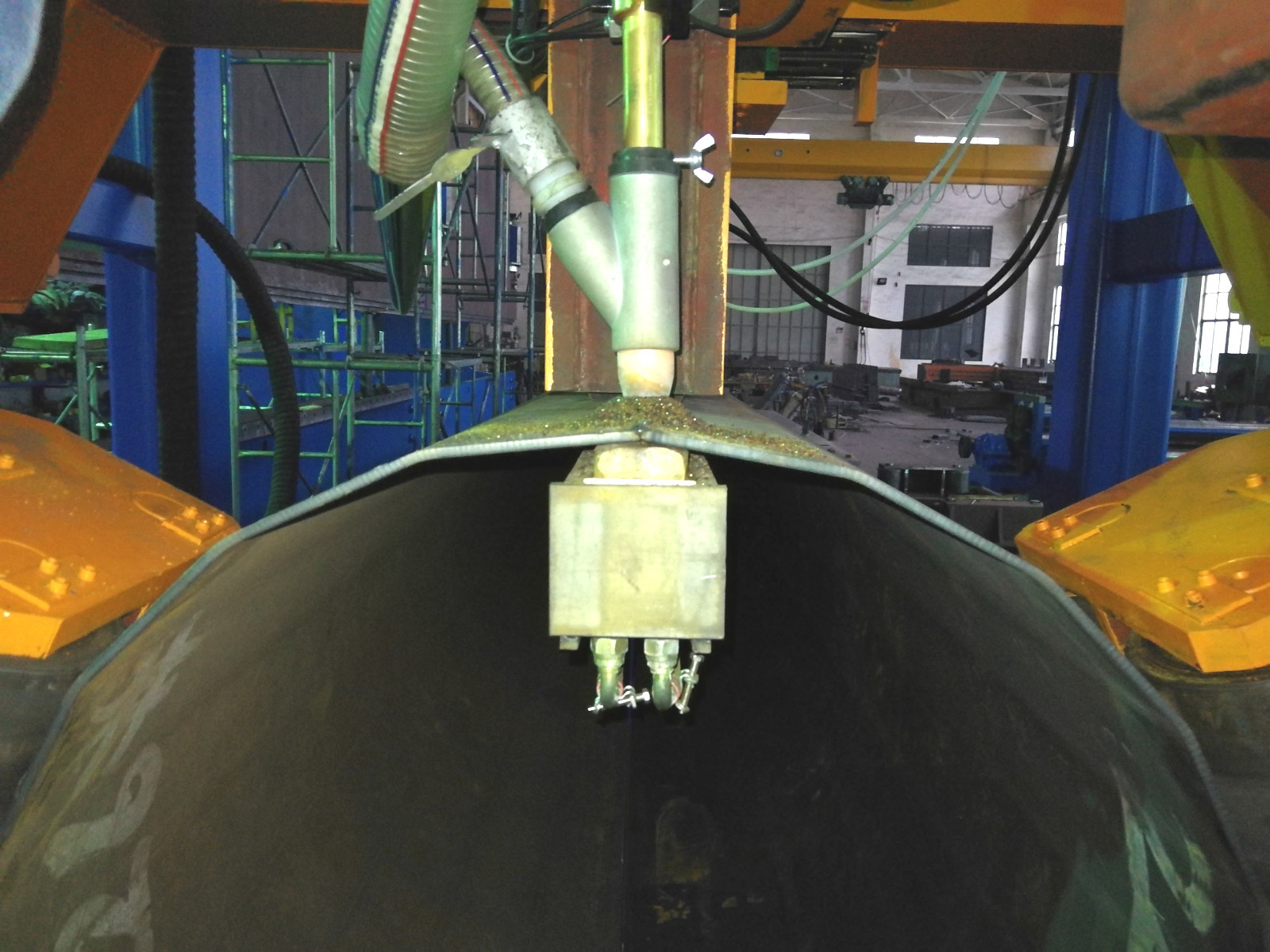

  7. Barra interna de cobre con sistema de refrigeración por agua

  8. Rodillo de tipo ascendente, 2 unidades

  9. sistema hidráulico

  10. Sistema de control



Características técnicas
1 Diámetro utilizable 300-2200 mm
2 Duración viable 18000 mm
3 espesor de los polos 5 ~ 25 mm
4 Cuantidad de pies de sujeción 3 unidades
5 Potencia del motor para la bomba 5.5 KW
6 Motor móvil para tranvía 7KW, servicio de CA
7 Velocidad de desplazamiento vertical Con una anchura igual o superior a 2000 mm
8 Fuerza de trabajo que viaja verticalmente 39 toneladas ((2 cilindros x19,5 toneladas))
9 mano de obra de viaje lateral 32 toneladas x 2 piezas
10 Máquina de soldadura

Configuración estándar:

Soldadura por doble arco con doble alambre sumergido

Fuente de alimentación para soldadura por arco sumergido en CC modelo ZD5-1250B:

Potencia de entrada AC380V, de tres fases, 50 Hz

Capacidad nominal de entrada 88KVA

Corriente de salida DC250A DC1250A

Duración de carga nominal del 100%

Fuente de alimentación para soldadura por arco sumergido de corriente alterna modelo BXL5-1250:

Potencia de entrada AC380V, de dos fases, 50 Hz

Capacidad nominal de entrada 110KVA

Corriente de salida DC250A DC1250A

Duración de la carga nominal del 60%

Marca de las máquinas de soldadura: Tangshan Kaiyuan



Máquina de soldadura

Opción: Lincoln, Estados Unidos

Soldadura por doble arco con doble alambre sumergido

Fuente de alimentación para soldadura por arco sumergido en CC modelo DC-1000

El sistema de alimentación del alambre: NA3

Control: NA3

Modelo de fuente de alimentación de soldadura por arco sumergido de corriente alterna AC-1200

El sistema de alimentación del alambre: NA3

Control: NA4

11 Diámetro del alambre de soldadura 3 ~ 5mm alambre de soldadura, de acuerdo con el espesor del poste para hacer la selección
12 Velocidad de trabajo 0.2~1 m/min (Nota: la velocidad de los diferentes espesores será diferente)
13 Dirección de soldadura Comienza la soldadura desde la base del extremo grande hasta el extremo superior del eje pequeño.
14 capacidad de penetración 90 por ciento
15 Elementos eléctricos principales Schneider (marca francesa)
16 PLC Las empresas Siemens
17 Marca del motor principal (para bombas hidráulicas) Las empresas Siemens
18 Motor de servicio Las empresas Siemens
19 Potencia de soldadura Marca y modelo

Soldadura por arco sumergido

Kaiyuan (fábrica de Panasonic Janpan en China)

Opción: Lincoln, Estados Unidos

20 Peso 30 toneladas
21 Tamaños generales (mm) Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1 y M2.
