Rollo de la barrera de la carretera del haz de ISO9001 350H que forma la máquina
Descripción de I.Product
| 1 |
Modelo no. |
Máquina de alta velocidad de la forma del rollo de acero de la cubierta de piso |
| 2 |
Grueso |
0.3-0.8m m |
| 3 |
Material de Coli |
SOLDADO ENROLLADO EN EL EJÉRCITO |
| 4 |
La fuerza de sustentación del decoiler manual |
6,5 toneladas |
| 5 |
material del eje |
45#steel |
| 6 |
Hacia fuera diámetro |
Modificado para requisitos particulares |
| 7 |
números de formar pasos |
Modificado para requisitos particulares |
| 8 |
transmisión |
transmisión de cadena |
| 9 |
Formación de velocidad |
8-12m/min |
| 10 |
poder del motor principal |
3kw |
| 11 |
voltaje |
380V50HZ trifásico o como sea necesario |
| 12 |
dimensión |
7*1.3*1.3 |
| 13 |
el cortar |
corte hidráulico |
| 14 |
material de la cuchilla |
Acero Cr12 con 60-62°c tratado apagado |
| 15 |
sistema de control |
PLC (delta) |
| 16 |
tolerancia de la longitud |
±1mm |
| 17 |
recambios |
1 porción demaged fácil: conk 2pcs, fusible-vínculo 4pcs
estera del caucho 2: PC 1
llave inglesa de 3 pernos: PC 1
|
| 18 |
La línea entera incluyendo: Decoiler manual, rollo que forma la máquina, estación hidráulica,
cortador hidráulico, sistema de control del PLC, tabla del agotamiento.
|
Parámetros de la máquina de II.Basic
- Propiedades mecánicas y especificaciones de materias primas
Material: Hoja galvanizada Q345B
Grueso: 2,5~3.0m m
Anchura: 450-476m m
Peso: 65KG
Especificaciones de productos
Producto: dibujo del subproducto
Anchura del producto: ± 5m m de 310m m
Altura del producto: ± 5m m de 81m m
Especificaciones de producto
Formación de método: Formación Cold roll
Velocidad de la producción: ≤10m/minuto
Dirección de alimentación: alimentación izquierda
Voltaje principal: 380V, 50Hz
Poder total de la unidad: sobre 20.7KW
Transporte del eje impulsor: 6026
Elevación de Turbo: SWL10-3/23-FU3
Motor de la impulsión principal: YVP180M-4-15
Reductor: ZQ500-48.57
Material del tablón: A3
Material del eje: 40
Material del molde: Gcr15
III, descripción de la estructura del equipo
El marco de equipo es procesado por la placa de acero A3, después del tratamiento de envejecimiento, de la estructura de 3 rodillos, de 1 superior y de 2 más bajos, el rodillo más bajo adopta una estructura fija, el rodillo superior adopta el ajuste del movimiento del resbalador, y 3 sistemas de impulsión de la caja de la turbina son conducidos por el motor para ajustar el superior y más bajo la caja de la turbina es conectada por una biela para asegurar la sincronización de 3 sistemas de cajas, y las 3 placas de pared independientes son conectadas por un eje para asegurar el paralelismo de la máquina entera. El diámetro del eje de rodillo es 110m m. Hay dos sistemas de moldes en los left and right, uno para el arco interno y uno para el arco externo, y un sistema del motor principal 15KW. Es conducido por un reductor ZQ500, que conduce los ejes más bajos izquierdos y derechos a través de los engranajes. El módulo del engranaje es 10m, uno para cada uno izquierdo y derecho. El producto se procesa a través de la consola de la operación.
IV, lista de control de la configuración de equipo
| No |
Nombre de parte
|
Cantidad
|
| 1 |
Formación del molde
|
Un sistema de moldes en cada lado
|
| 2 |
motor impulsor 15KW
|
1Set
|
| 3 |
Formación del eje del molde
|
3Sets
|
| 4 |
Elevación de Turbo
|
3Sets
|
| 5 |
Motor impulsor de elevación
|
1Set
|
| 6 |
Reductor ZQ500
|
1Set
|
| 7 |
Consola eléctrica
|
1Set
|
| 8 |
Perno de ancla del equipo
|
1Set
|

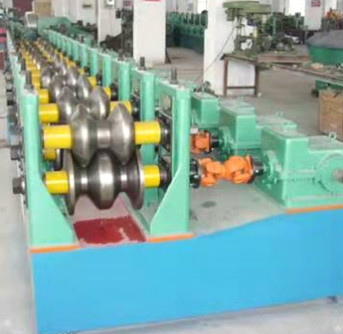

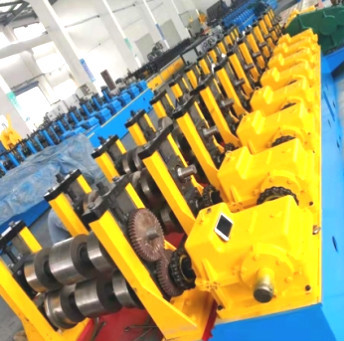

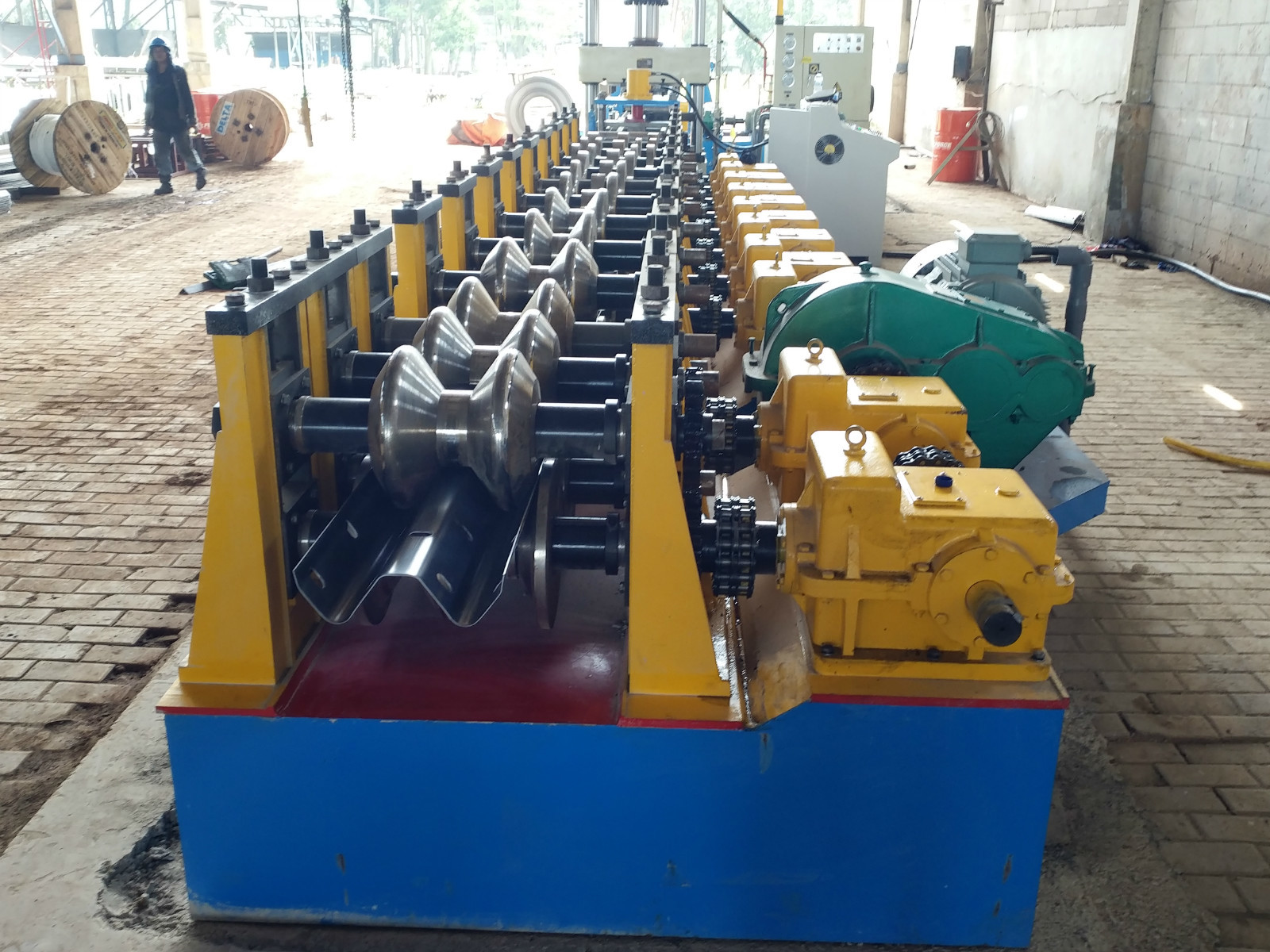

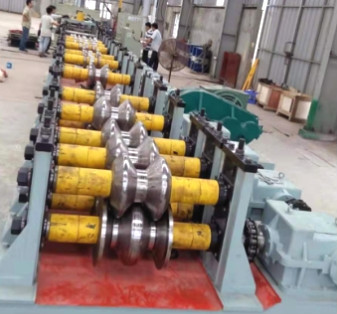

Diagrama de la estructura de V.Equipment:
