Datos del producto:
|
| Alta luz: | Cadena de producción de poste ligero |
||
|---|---|---|---|
Corte económico a la línea de la longitud - máquina de poste ligero para los 6m los 8m 10m el 12m el 14m poste ligero sin unidades del esquileo y de la guía.
Detalle rápido:
| Nombre | producto el otro nombre | Marca | CMC |
| Corte a la línea de la longitud para el polo ligero |
Decoiler, Cortadora de acero de la bobina, El rajar, Cortadora para el polo ligero; máquina de la forma cónica |
Característica | Nuestra línea es diferente con el corte tradicional a la longitud, usted puede conseguir la hoja escaliforme con una una del lado anchura más grande lateral pequeña y |
| Cortar capacidad |
2-6m m en grueso 12000m m de largo 800-1600m m en anchura |
Uso industrial | Polo ligero de calle industrial |
Descripción:
Parámetro técnico
1. Grueso del material: 2mm-6.0m m para el acero suave laminado en caliente de Q235A
2. Anchura del material: 800-1600m m
3. Peso de la bobina de acero: 15 toneladas máximas
4. Diámetro interno de la bobina de acero: Φ500mm-Φ750mm
5. Nivelación de velocidad: 5 - 15m/min
6. Número de nivelar los rodillos: 13
7. Nivelación del diámetro de los rodillos: 130m m
8. Gama de la longitud para la escala: requirments que acuerdan de 2000~12000m m.
10. Tolerancia de la longitud de corte: ±15mm (base en la placa de la longitud de los 8m)
11. Poder de nivelación principal del motor: 37kw (total sobre 57KW)
12. área de la anchura para la máquina: cerca de 7000m m
Uso:
Está para el material del polo ligero que desenrolla, nivelando, cortando, rajando del borde del rascado y proceso que raja de la forma cónica, para conseguir una pequeña anchura lateral, una placa de acero de la anchura grande del lado.
Especificaciones
1. Coche cargado del carro de la bobina de acero:
Hacia arriba y hacia abajo: Hidráulico
Mudanza horizontal: motorizado
Peso de Max.loading: 15Tons

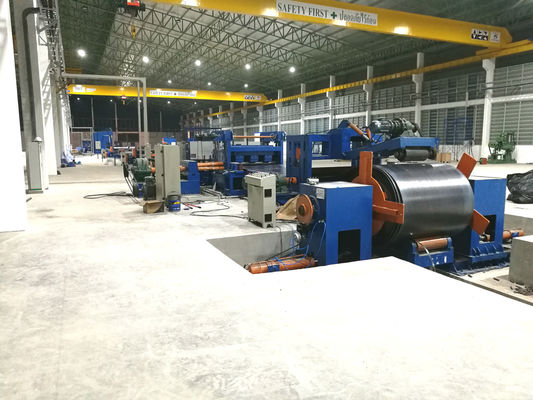

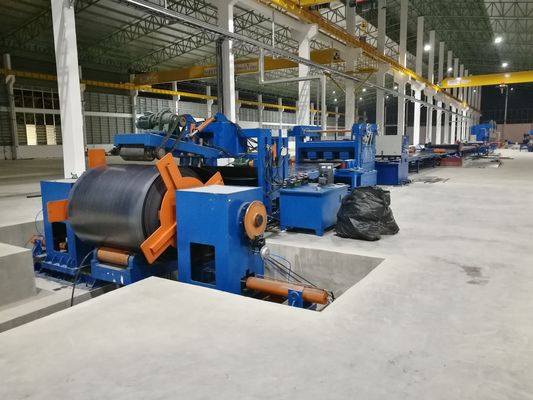

2. Tipo hidráulico decoiler del paraguas de la doble-cabeza:
Incluyendo: Motorizado pague apagado, motor, reductor,
El sistema de cadena toma el cambio para girar. La dirección de la rotación puede ser a la derecha y unclockwise.
Abierto y cercano: Hidráulico
Peso de Max.loading: 15Tons

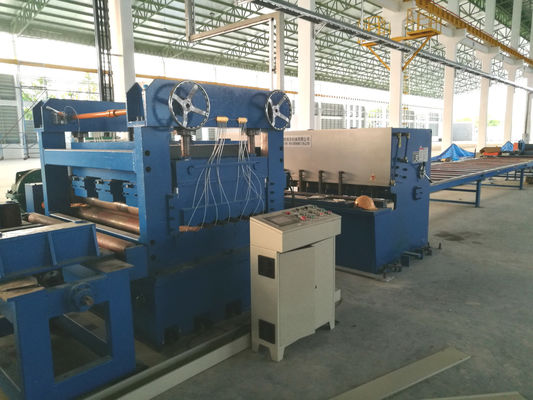

3. Nivelación de la unidad: (tipo puesto dos),
Nivelador de dos rodillos de la capa,
13 rodillos, incluyendo 2 rodillos de alimentación, 11 rodillos de nivelación
Nivelación del material del rodillo: 42Cr. diámetro: 130m m, SI está apagado
Dos capas que nivelan los rodillos, tornillo de gusano de la impulsión del motor para ajustar encima de movimiento de la capa hacia arriba y hacia abajo.
El sistema de transmisión incluye el motor ajustable de la velocidad, reductor y así sucesivamente.
Los rodillos de alimentación movimiento arriba/abajo están con hidráulico.
La unidad está con el systeml rector
medición de la longitud
La longitud que cuenta el codificador está instalada en el rodillo
4, cortando (cortador manual del plasma preparado por el cliente)
5. Unidad que raja de dos filos.
Está para rajar el borde del rascado de la placa de acero laminada en caliente para conseguir la anchura exacta para el polo ligero.
Es bajo en el principio de corte rodante cortar la hoja de acero. Hay un carro en el frente de la unidad que raja. Es para el control el corte recto. Por el cambio la posición de la cuchilla que raja para conseguir tamaño del franco de diversa anchura a diverso la hoja del polo ligero.
Incluyendo:
Cuadro básico con el carril
Fijación del carro de la hoja con abrazadera, una pieza
Las cuchillas dobles mecanografían el borde que raja la unidad con la caja del motor y de engranajes.
6. Forma cónica que raja la unidad
La máquina que raja de la forma cónica es baja en el principio de corte rodante cortar la hoja de acero. Hay un carro en el frente de la unidad que raja. Es para el control el grado del corte de la forma cónica. Por el cambio la posición del tapón respecto al carro para controlar la tarifa que raja de la forma cónica.
Incluyendo:
Cuadro básico con el carril
Fijación del carro de la hoja con abrazadera, una pieza
Las solas cuchillas mecanografían el borde que raja la unidad con la caja del motor y de engranajes.

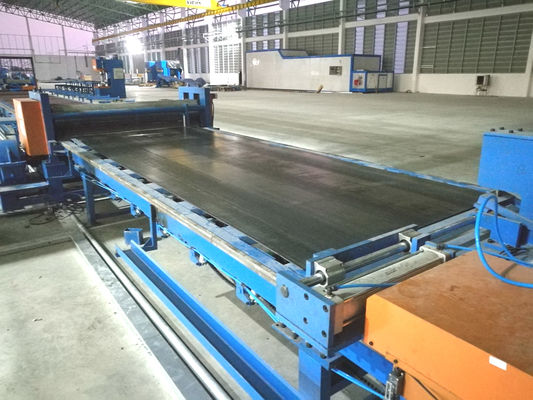

7. Tipo tabla de la bola de la ayuda para la hoja acabada de la forma cónica
8. Sistema eléctrico:
Tabla de control central.
El PLC, inversor del conductor de la CA tiene la característica de la respuesta rápida y de la buena actividad, que puede controlar con eficacia la exactitud y la velocidad de funcionamiento de medición.
9. Sistema hydráulico:
Energía hydráulica 25L/min
Incluyendo: estación hidráulica, válvulas, el tanque de aceite, tubo común, suave, tubo duro y así sucesivamente.
¿Cuál es la diferencia con nuestro corte estándar a la longitud y la económica?
Comparado con el corte estándar a la longitud, el tipo económico no tiene 1) dispositivo hidráulico el dirigir-presionar, de la pala-cabeza, del pellizco y de la alimentación
El usuario debe utilizar la grúa para levantar y el gremio la cabeza de la hoja a la unidad de nivelación
2) máquina de corte del haz hidráulico del oscilación: QC12Y-6X2000
El usuario debe utilizar la máquina manual del cortador del plasma para cortar la hoja.
Comunicación con los clientes
: ¿Cómo a la hoja cortada con una pequeña anchura lateral y a una hoja grande lateral de la anchura por esta máquina?
B: Primero, hay una unidad que raja de dos filos, está para rajar el borde del rascado de la placa de acero laminada en caliente para conseguir la anchura exacta para el polo ligero, y entonces podemos utilizar nuestra forma cónica que raja la unidad para cortar la hoja de acero en 2 pedazos con una una del lado hoja más grande lateral pequeña y. Hay un carro en el frente de la unidad que raja. Es para el control el grado del corte de la forma cónica. Por el cambio la posición del tapón respecto al carro para controlar la tarifa que raja de la forma cónica.
: ¿Cuántos modelos nos hacen tienen para el corte a la longitud?
B: Tenemos tres clases, metros 6X1600-12meters (la longitud que corta máxima es 12meters), 6X1600-14 (14 metros máximos) y metros 6X1600-16 (los 16 metros máximos)
: Cuánto tiempo es su período de garantía de calidad
Un año. Y cuando la máquina llega el taller del cliente, enviaremos al ingeniero a poner en servicio la máquina y daremos el entrenamiento. Pero también, el cliente puede dejar a su ingeniero a nuestro taller estudiar antes de entrega.
información básica 3.product
| Lugar del origen: | China |
| Marca: | CMC |
| Number modelo: | EC6X1600 |
cláusula 4.trade
| Cantidad de orden mínima: | 1 sistema |
| Precio: | negociación |
| Detalles de empaquetado: | Plataforma del metal |
| Plazo de expedición: | 80-90 días |
| Condiciones de pago: | En fábrica/MANDO SHANGAI CIF |
| Servicio post-venta | Enviaremos al ingeniero al taller del cliente a la instalación, encargando y daremos el entrenamiento |
