Datos del producto:
|
Resaltar: | Corte automático de la máquina,cortadora de la placa |
---|
Detalle rápido:
Nombre | El otro nombre | Marca | CMC |
Corte a la línea de la longitud para el polo ligero |
Decoiler, Cortadora de acero de la bobina, El rajar, Cortadora para el lightpole; |
Característica | Nuestra línea es diferente con el corte tradicional a la longitud, usted puede conseguir la hoja escaliforme con una anchura más grande pequeña y una lateral lateral |
Capacidad del corte |
2-6m m en grueso 12000m m de largo 800-1600m m en anchura |
Uso industrial | Polo ligero de calle industrial |
Descripción:
Parámetro técnico
1. Grueso del material: 2mm-6.0m m para el acero suave laminado en caliente de Q235A
2. Anchura del material: 800-1600m m
3. Peso de la bobina de acero: 20 toneladas máximas
4. Diámetro interno de la bobina de acero: Φ500mm-Φ750mm
5. Nivelación de velocidad: 5 - 15m/min
6. Número de nivelar los rodillos: 13
7. Nivelación del diámetro de los rodillos: 160m m
8. Gama de la longitud para la escala: requirments que acuerdan de 2000~12000m m.
10. Tolerancia de la longitud de corte: ±15mm (base en la placa de la longitud de los 8m)
11. Poder de nivelación principal del motor: 37kw (total sobre 65KW)
12. área de la anchura para la máquina: cerca de 7000m m
Uso:
Está para el desenrollamiento material del polo ligero, nivelar, cortar, rajar del borde del rascado y el proceso que raja de la forma cónica, para conseguir una pequeña anchura lateral, una placa de acero de la anchura grande lateral.
Especificaciones
1. Coche de acero del carro del cargamento de la bobina:
Arriba y abajo de: Hidráulico
Mudanza horizontal: motorizado
Peso de Max.loading: 15Tons

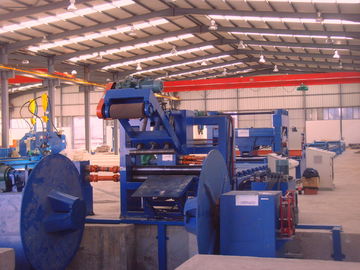

2. Tipo hidráulico decoiler del paraguas de la doble-cabeza:
El incluir: Motorizado pague apagado, motor, reductor,
El sistema de cadena toma el cambio para girar. La dirección de la rotación puede ser a la derecha y unclockwise.
Ábrase y ciérrese: Hidráulico
Peso de Max.loading: 15Tons
3. Dispositivo hidráulico el dirigir-presionar, de la pala-cabeza, del pellizco y de la alimentación:
Está para llevar el jefe de la bobina de acero la unidad de alimentación, ascendente hidráulico y presiona para evitar la bobina de acero flojamente.
La rotación de los dos rodillos alimenta el material al borde que raja la unidad. El rodillo ascendente hacia arriba y hacia abajo: hidráulico
4. Mesa de trabajo media de la manera del balanceo: los 4M

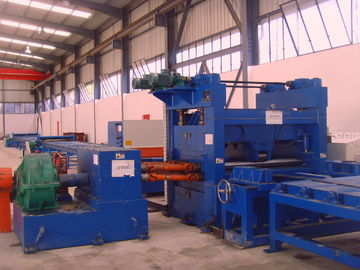

5. Nivelación de la unidad: (tipo puesto dos),
El incluir: motor ajustable de la velocidad, reductor, caja de cambios.
El rodillo de nivelación es trato con los tratamientos térmicos, 40Cr. HRC48
Arriba y abajo del total 13 del rodillo. (1 par incluyendo de rodillo de pellizco)
La base ascendente del rodillo arriba y abajo del movimiento es conducida por el motor a través del sistema del gusano.
Está con la unidad de medición de la longitud:
Giró el codificador envía el siginal de la longitud al sistema de control y controla la cierta longitud.
Nota: opción: tipo puesto cuatro que nivela la unidad con la unidad rectora individual.

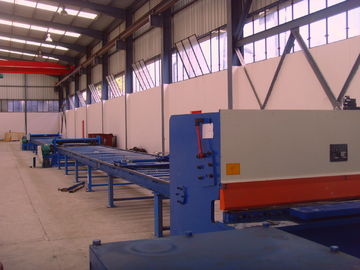

6. Cortadora:
El incluir: Esquileo hidráulico Q12Y-6*2000 del haz del oscilación.
7. Unidad que raja de dos filos.
Está para rajar el borde del rascado de la placa de acero laminada en caliente para conseguir la anchura exacta para el polo ligero.
Es baja en el principio de corte del balanceo cortar la hoja de acero. Hay un carro en el frente de la unidad que raja. Es para el control el corte recto. Por el cambio la posición de la cuchilla que raja para conseguir tamaño del franco de diversa anchura a diverso el polo ligero cubre.
El incluir:
Cuadro básico con el carril
Fijación del carro de la hoja con abrazadera, una pieza
Tipo doble borde de las cuchillas que raja la unidad con la caja del motor y de engranajes.
8. Forma cónica que raja la unidad
La máquina que raja de la forma cónica es baja en el principio de corte del balanceo cortar la hoja de acero. Hay un carro en el frente de la unidad que raja. Es para el control la forma cónica que corta grado. Por el cambio la posición del tapón respecto al carro para controlar la tarifa que raja de la forma cónica.
El incluir:
Cuadro básico con el carril
Fijación del carro de la hoja con abrazadera, una pieza
Solo tipo borde de las cuchillas que raja la unidad con la caja del motor y de engranajes.
9. Tipo tabla de la bola de la ayuda para la hoja acabada de la forma cónica
10. Sistema eléctrico:
Tabla de control central.
El PLC, inversor del conductor de la CA tiene la característica de la respuesta rápida y de la buena actividad, que puede controlar con eficacia la exactitud de medición y la velocidad corriente.
11. Sistema hydráulico:
Energía hydráulica 25L/min
El incluir: estación hidráulica, válvulas, el tanque de aceite, junta, tubo suave, tubo duro y así sucesivamente.
¿Cuál es la diferencia con nuestro corte a la longitud y a otras?
El corte tradicional a la longitud apenas corta la bobina de acero en las hojas. Pero los nuestros se diseñan especialmente para el polo ligero, puede cortar la bobina de acero en las hojas, pero al mismo tiempo, puede también cortar la hoja en una pequeña anchura lateral, una anchura grande lateral, similar a escaliforme.
Comunicación con los clientes
A: ¿Cómo a la hoja de corte con una pequeña anchura lateral y a una hoja grande lateral de la anchura por esta máquina?
B: Primero, hay una unidad que raja de dos filos, está para rajar el borde del rascado de la placa de acero laminada en caliente para conseguir la anchura exacta para el polo ligero, y entonces podemos utilizar nuestra forma cónica que raja la unidad para cortar la hoja de acero en 2 pedazos con una hoja más grande pequeña y una lateral lateral. Hay un carro en el frente de la unidad que raja. Es para el control la forma cónica que corta grado. Por el cambio la posición del tapón respecto al carro para controlar la tarifa que raja de la forma cónica.
A: ¿Cuántos modelos tenemos para el corte a la longitud?
B: Tenemos tres clases, metros 6X1600-12meters (la longitud de corte máxima es 12meters), 6X1600-14 (14 metros máximos) y metros 6X1600-16 (los 16 metros máximos)
A: Cuánto tiempo es su período de garantía de calidad
Un año. Y cuando la máquina llega el taller del cliente, enviaremos al ingeniero a poner en servicio la máquina y daremos el entrenamiento. Pero también, el cliente puede dejar a su ingeniero a nuestro taller estudiar antes de entrega.
