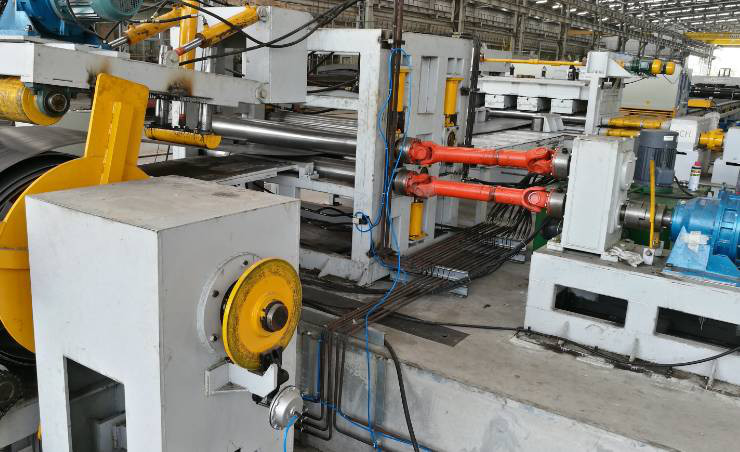

la bobina de 1600m m Q235A cortó a la línea de la máquina de la longitud 15 toneladas de carga

800 - la bobina de acero suave laminada en caliente de 1600m m Q235A cortó a la línea de la máquina de la longitud

Uso:

Está para el material del polo ligero que desenrolla, nivelando, cortando, rajando del borde del rascado y proceso que raja de la forma cónica, para conseguir una pequeña anchura lateral, una placa de acero de la anchura grande del lado.

Detalle rápido:

Parámetro técnico

1. Grueso del material: 2mm-6.0m m para el acero suave laminado en caliente de Q235A

2. Anchura del material: 800-1600m m

3. Peso de la bobina de acero: 20 toneladas máximas

4. Diámetro interno de la bobina de acero: Φ500mm-Φ750mm

5. Nivelación de velocidad: 5 - 15m/min

6. Número de nivelar los rodillos: 13

7. Nivelación del diámetro de los rodillos: 160m m

8. Gama de la longitud para la escala: requirments que acuerdan de 2000~12000m m.

10. Tolerancia de la longitud de corte: ±15mm (base en la placa de la longitud de los 8m)

11. Poder de nivelación principal del motor: 37kw (total sobre 65KW)

12. área de la anchura para la máquina: cerca de 7000m m

Especificaciones

1. Coche cargado del carro de la bobina de acero:

Hacia arriba y hacia abajo: Hidráulico

Mudanza horizontal: motorizado

Peso de Max.loading: 15Tons

2. Tipo hidráulico decoiler del paraguas de la doble-cabeza:

Incluyendo: Motorizado pague apagado, motor, reductor,

El sistema de cadena toma el cambio para girar. La dirección de la rotación puede ser a la derecha y unclockwise.

Abierto y cercano: Hidráulico

Peso de Max.loading: 15Tons

3. Dispositivo hidráulico el dirigir-presionar, de la pala-cabeza, del pellizco y de la alimentación:

Está para llevar el jefe de la bobina de acero la unidad de alimentación, hidráulico para arriba y la prensa para evitar la bobina de acero flojamente.

La rotación de los dos rodillos alimenta el material para afilar rajar la unidad. El rodillo ascendente hacia arriba y hacia abajo: hidráulico

4. Mesa de trabajo rodante media de la manera: los 4M

5. Nivelación de la unidad: (tipo puesto dos),

Incluyendo: motor ajustable de la velocidad, reductor, caja de cambios.

El rodillo de nivelación es trato con los tratamientos térmicos, 40Cr. HRC48

Arriba y abajo del total 13 del rodillo. (1 par incluyendo de rodillo de pellizco)

Para arriba la base del rodillo arriba y abajo del movimiento es conducida por el motor a través del sistema del gusano.

Está con la unidad de medición de la longitud:

Giró el codificador envía el siginal de la longitud al sistema de control y controlar la cierta longitud.

Nota: opción: tipo puesto cuatro que nivela la unidad con la unidad rectora individual.

6. Cortadora:

Incluyendo: Esquileo hidráulico Q12Y-6*2000 del haz del oscilación.

7. Unidad que raja de dos filos.

Está para rajar el borde del rascado de la placa de acero laminada en caliente para conseguir la anchura exacta para el polo ligero.

Es bajo en el principio de corte rodante cortar la hoja de acero. Hay un carro en el frente de la unidad que raja. Es para el control el corte recto. Por el cambio la posición de la cuchilla que raja para conseguir tamaño del franco de diversa anchura a diverso la hoja del polo ligero.

Incluyendo:

Cuadro básico con el carril

Fijación del carro de la hoja con abrazadera, una pieza

Las cuchillas dobles mecanografían el borde que raja la unidad con la caja del motor y de engranajes.

8. Forma cónica que raja la unidad

La máquina que raja de la forma cónica es baja en el principio de corte rodante cortar la hoja de acero. Hay un carro en el frente de la unidad que raja. Es para el control el grado del corte de la forma cónica. Por el cambio la posición del tapón respecto al carro para controlar la tarifa que raja de la forma cónica.

Incluyendo:

Cuadro básico con el carril

Fijación del carro de la hoja con abrazadera, una pieza

Las solas cuchillas mecanografían el borde que raja la unidad con la caja del motor y de engranajes.

9. Tipo tabla de la bola de la ayuda para la hoja acabada de la forma cónica

10. Sistema eléctrico:

Tabla de control central.

El PLC, inversor del conductor de la CA tiene la característica de la respuesta rápida y de la buena actividad, que puede controlar con eficacia la exactitud y la velocidad de funcionamiento de medición.

11. Sistema hydráulico:

Energía hydráulica 25L/min

Incluyendo: estación hidráulica, válvulas, el tanque de aceite, tubo común, suave, tubo duro y así sucesivamente.

¿Cuál es la diferencia con nuestro corte a la longitud y a otras?

El corte tradicional a la longitud apenas corta la bobina de acero en las hojas. Pero los nuestros se diseñan especialmente para el polo ligero, puede cortar la bobina de acero en las hojas, pero al mismo tiempo, puede también cortar la hoja en una pequeña anchura lateral, una anchura grande lateral, similar a escaliforme.

Comunicación con los clientes

: ¿Cómo a la hoja cortada con una pequeña anchura lateral y a una hoja grande lateral de la anchura por esta máquina?

B: Primero, hay una unidad que raja de dos filos, está para rajar el borde del rascado de la placa de acero laminada en caliente para conseguir la anchura exacta para el polo ligero, y entonces podemos utilizar nuestra forma cónica que raja la unidad para cortar la hoja de acero en 2 pedazos con una una del lado hoja más grande lateral pequeña y. Hay un carro en el frente de la unidad que raja. Es para el control el grado del corte de la forma cónica. Por el cambio la posición del tapón respecto al carro para controlar la tarifa que raja de la forma cónica.

: ¿Cuántos modelos nos hacen tienen para el corte a la longitud?

B: Tenemos tres clases, metros 6X1600-12meters (la longitud que corta máxima es 12meters), 6X1600-14 (14 metros máximos) y metros 6X1600-16 (los 16 metros máximos)

: Cuánto tiempo es su período de garantía de calidad

Un año. Y cuando la máquina llega el taller del cliente, enviaremos al ingeniero a poner en servicio la máquina y daremos el entrenamiento. Pero también, el cliente puede dejar a su ingeniero a nuestro taller estudiar antes de entrega.
