Máquina de corte de puertas de soldadura de placas de polo ligero

Máquina de corte de puertas de soldadura de placas de polo ligero

Nombre De La Marca: CMC
Model Number: RW-DC120/260
MOQ: 1 juego
Precio: Negociable
Condiciones De Pago: T/T
Capacidad De Suministro: Según requisitos
Información detallada
Lugar de origen:
Wuxi, China
Detalles de empaquetado:
Desnudo
Capacidad de la fuente:
Según requisitos
Resaltar:

máquina de 120m m poste ligero

,

máquina de 260m m poste ligero

,

Cortadora de soldadura de la puerta de la placa

Descripción de producto

Máquina combinada de soldadura de chapas y corte de puertas con base robótica, modelo: RW-DC120/260



Aplicación

Los sistemas de soldadura se aplican para la producción de soldadura de placas base de poste ligero.según la posición de soldadura diferente para obtener una costura de soldadura de buena calidad,

En primer lugar, la costura circunferencial interior y exterior de la placa base del poste se soldó, y luego la costilla de refuerzo de la placa base se soldó automáticamente

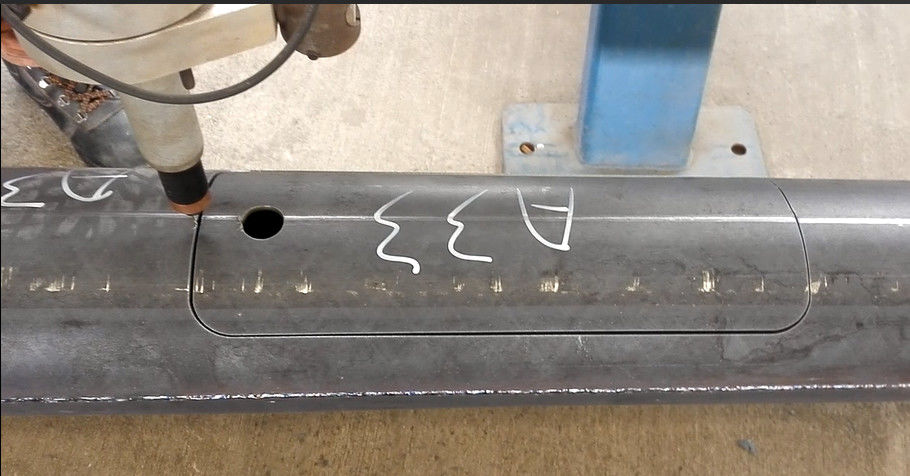

La máquina está combinada CNC puerta de corte de la función, Es adecuado para el poste cónico, poste redondo, poste de luz octogonal puerta de corte CNC, La forma de corte puede ser círculo, cuadrado, rectángulo,tipo elíptico, etc. y cualquiera que pueda dibujarse diseñado por ordenador.

La fuente de corte es de plasma automático, por lo que la velocidad de corte será mucho más rápida, y la calidad del borde de corte es mejor que el corte a llama.Fuente de alimentación y linterna de plasma Hypertherm, el espacio de corte es relativamente pequeño, y las piezas cortadas se utilizan generalmente como cubiertas de puertas.

El material del poste puede ser acero o aluminio.



La disposición general es la siguiente:

Máquina de corte de puertas de soldadura de placas de polo ligero 0

Máquina de corte de puertas de soldadura de placas de polo ligero 1



Características

  1. Con expansión especial del poste, para hacer el poste redondo u octogonal para fijar fácilmente en el interior de la placa base
  2. Con función de colocación automática y soldadura automática del Stiffener en la placa base

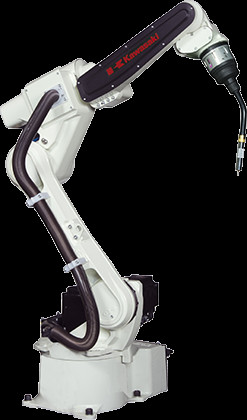

  3. El robot Kawasaki se utiliza para un buen funcionamiento y calidad.
  4. La potencia de soldadura es de Kemppi, buena calidad de la costura y soldadura eficaz
  5. La transición de posición tiene un ángel de giro grande, que puede lograr cualquier soldadura de ángulo.
  6. Ahorro de energía.
  7. Trabajo a tiempo completo
  8. Buena apariencia de soldadura con calidad confiable.
  9. La máquina entera tiene un diseño de movimiento unidireccional. es adecuado para la producción de cantidades rápidas. los postes apilados en el lado izquierdo de la máquina, moviéndose a la derecha uno por uno para completar la soldadura,y los postes soldados están apilados a la derechaEl poste se mueve y se eleva, sin grúa aérea, y la intensidad de trabajo del operador es baja.
  10. Esta máquina también combina la función de corte de puertas CNC del poste de luz, que puede completar automáticamente la soldadura de la placa base inferior,la soldadura de la costilla de refuerzo y el corte de plasma de la puerta en una sola vez de carga y fijaciónEl tiempo de carga del operador se reduce en gran medida y se ahorra espacio de producción.

Parámetro principal:

- No, no es así. Punto de trabajo Parámetro
1 Diámetro del poste o barra redonda min 120 mm
2 Diámetro máximo de la barra de palo o redonda Las demás:
3 longitud máxima de la barra redonda o del poste 12 a 14 m
4 espesor mínimo de la barra de palo o redonda 2.5 mm
5 espesor máximo de la barra de palo o redonda 4.5 mm
6 Peso máximo de la barra de palo o redonda 150 kg de peso
7 Velocidad de conducción 6~48m/h, ajustable, con control de servo CA
8 Velocidad de soldadura (depende de la tensión, el ajuste de la corriente, la altura de soldadura y la dimensión del poste)



(velocidad de referencia de 5 a 7 minutos/pieza)

9 Distancia máxima de corte desde el fondo, eje X Con una anchura igual o superior a 1500 mm
10 Fuente de plasma

Potencia máxima de hipertermia 45

espesor máximo adecuado:6 mm

(Hecho en EE.UU.)

11 espesor máximo para hacer agujeros y corte de calidad.

Basado en la fuente de plasma

El estándar superior y la opción

12 Velocidad máxima de corte

Basado en la fuente de plasma

(para una puerta eléctrica de poste de luz normal, el tiempo de corte es de aproximadamente 30 ~ 40 segundos)

13 Sistema CNC Si Dafeng (SF-2100S)
14 Software de anidación El SmartNest
15 Torch de corte por plasma CNC 1 juego
16 Regulador de altura de voltaje de arco El valor de las emisiones de CO2 es el valor de las emisiones de CO2.
17 altura del dispositivo Dispositivo de movimiento de altura de la antorcha de plasma, 1 juego
18 Velocidad de producción para un poste

10 ~ 15 minutos

Incluyendo carga y descarga

Basado en el tamaño del poste
