Datos del producto:
|
Resaltar: | soldadora automática de 350m m,soldadora automática de 2000m m,cortadora automática del CNC del polo ligero |
---|

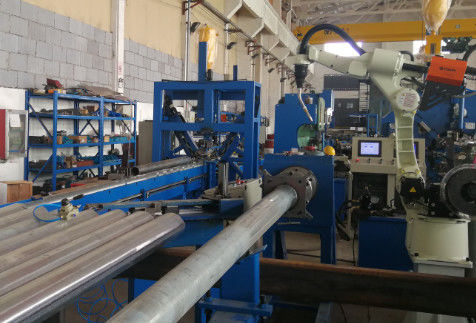

MÁQUINA de la SOLDADURA del EMBASE del ROBOT Y de COMBINACIÓN del CORTE de la PUERTA, modelo: RW-DC350/2000
Uso
El sistema de soldadura se solicita la producción de soldadura del embase del polo ligero. Por la comunicación en tiempo real entre el robot y el poder de soldadura, según diversa posición de soldadura de ganar la costura de soldadura de la buena calidad,

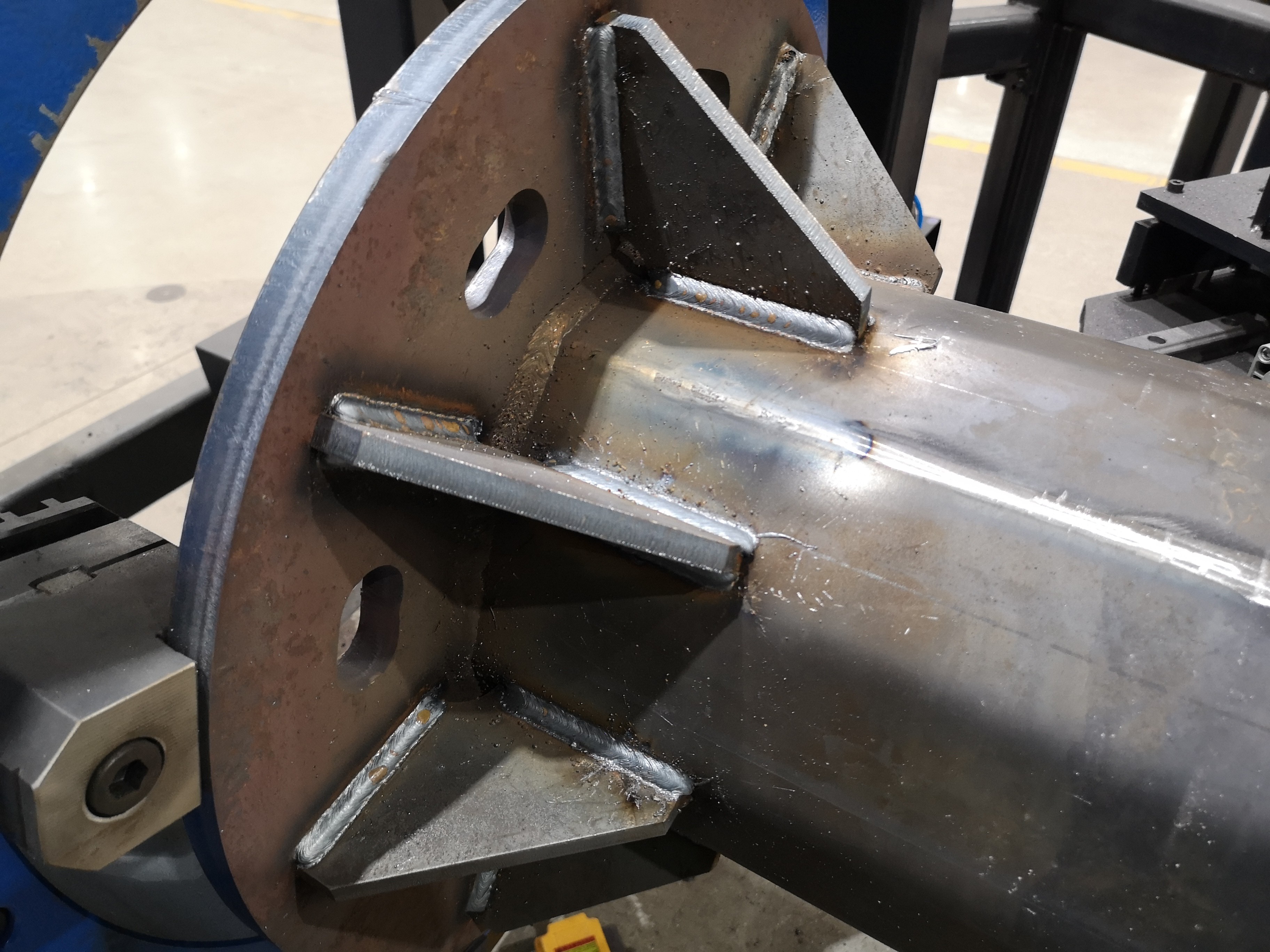

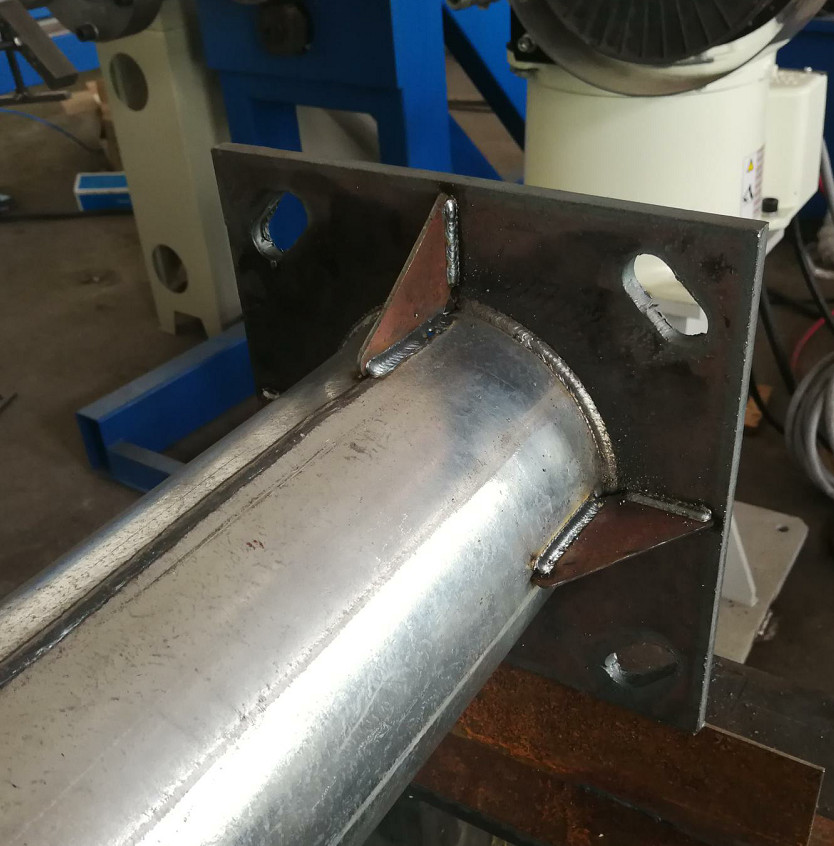

En primer lugar, la costura circunferencial interna y externa del embase del polo se suelda con autógena, y entonces la costilla de refuerzo del embase se suelda con autógena automáticamente
La máquina es función combinada del corte de la puerta del CNC, él es conveniente para el polo cónico, polo redondo, corte octagonal del CNC de la puerta del polo ligero, la forma que corta puede ser el círculo, el cuadrado, el rectángulo, el tipo elíptico etc y cualquier que pueden ser drenaje diseñado por el ordenador.
La fuente que corta es plasma automática. La velocidad que corta será tan mucho rápida, y la calidad del filo es un mejor entonces corte de llama. Debido al uso de los E.E.U.U. - la fuente y la antorcha hechas de alimentación del plasma de Hypertherm, el hueco que corta es relativamente pequeñas, y los pedazos cortados se utilizan generalmente como cubiertas de la puerta.
El material del polo puede ser de acero o de aluminio.

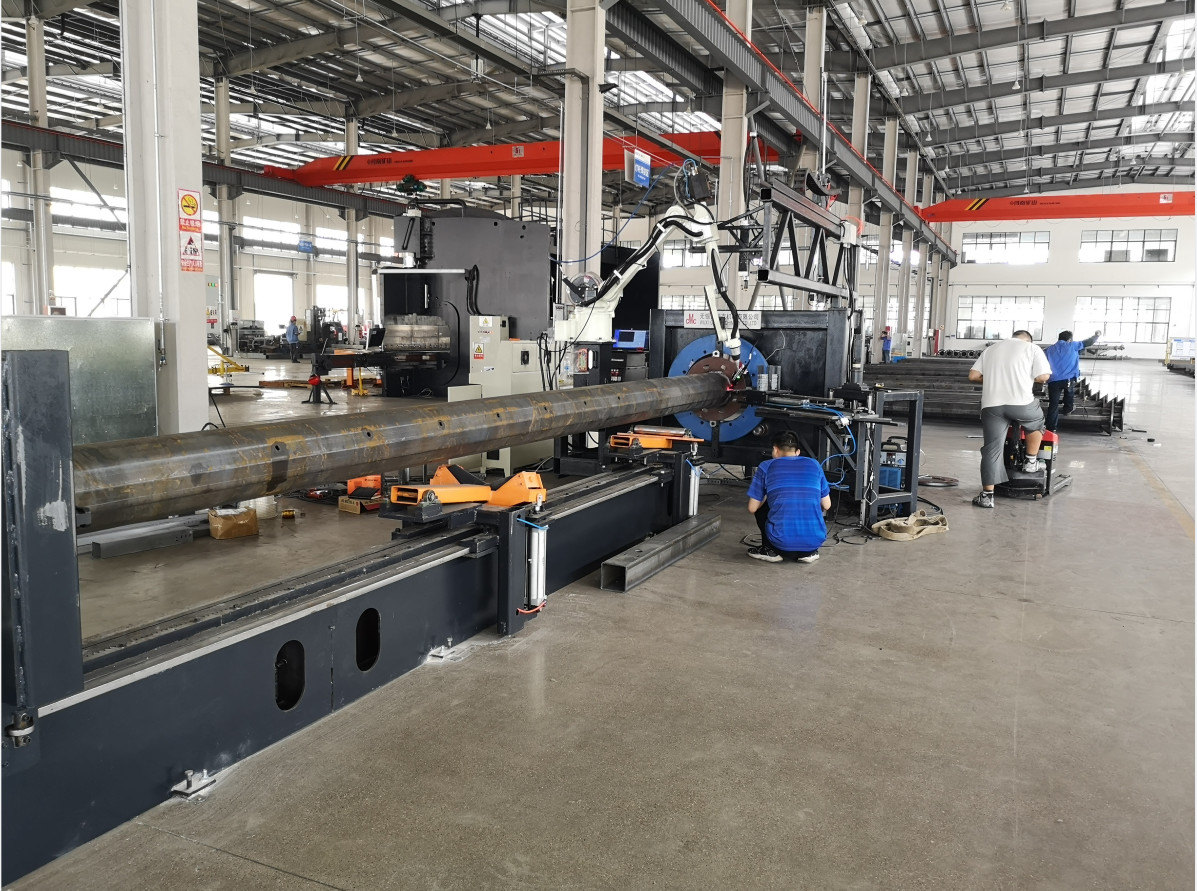

La disposición general está como seguidores:
Características
Parámetro principal:
No. | Artículo | Parámetro |
1 | Diámetro mínimo de poste o de la barra redonda | 120m m |
2 | Diámetro máximo de poste o de la barra redonda | 260m m |
3 | Poste o barra redonda max.length | el 12~14m |
4 | Grueso mínimo de poste o de la barra redonda | 2.5m m |
5 | Grueso máximo de poste o de la barra redonda | 4.5m m |
6 | Peso máximo de poste o de la barra redonda | 150kg |
7 | Conducción de velocidad | 6~48m/h, ajustable, con el servocontrol de la CA |
8 | Velocidad de soldadura (dependen de 9Voltage, la altura de la configuración actual, y de la soldadura, y la dimensión del polo) |
(velocidad de la referencia 5~7 minutos/pedazo) |
9 | Distancia que corta máxima de la parte inferior, X eje | 1500m m |
10 | Fuente del plasma |
Hypertherm Powermax 45 Grueso máximo conveniente: 6m m (Hecho en los E.E.U.U.) |
11 | Grueso máximo para hacer el corte del agujero y de la calidad. |
De acuerdo con fuente del plasma El estándar y la opción ascendentes |
12 | Velocidad de Max.cutting |
De acuerdo con fuente del plasma (para una puerta eléctrica normal del polo ligero, el tiempo que corta es cerca de 30~40 segundos) |

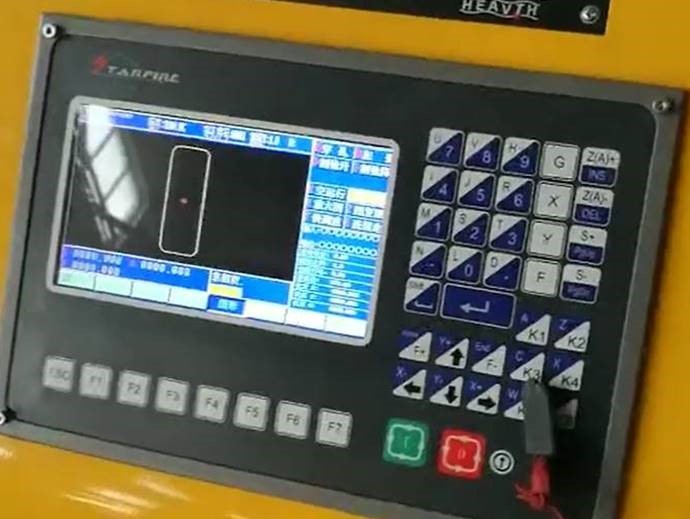

13 | Sistema del CNC | Si Dafeng (SF-2100S) |
14 | SOFTWARE de la jerarquización | SmartNest |
15 | Soplete cortador del plasma del CNC | 1 sistema |
16 | Regulador de la altura del voltaje de arco | HEAVTH HP105 |
17 | DISPOSITIVO de la altura | Dispositivo móvil de la altura de la antorcha de plasma, 1set |
18 | Velocidad de la producción para un polo |
10~15 minutos Incluyendo la carga y la descarga De acuerdo con el tamaño del polo |
