Detalles de los productos

Created with Pixso. En casa Created with Pixso. Productos Created with Pixso.
rollo de la barandilla que forma la máquina
Created with Pixso.

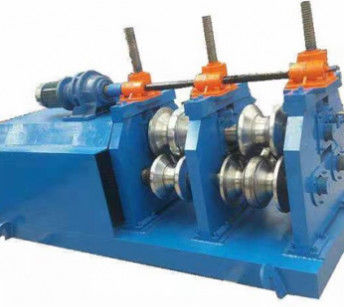

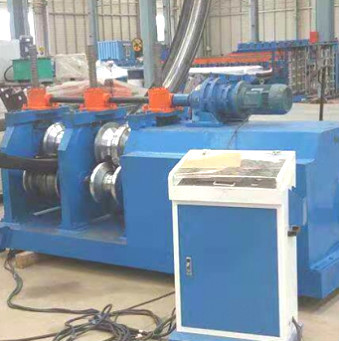

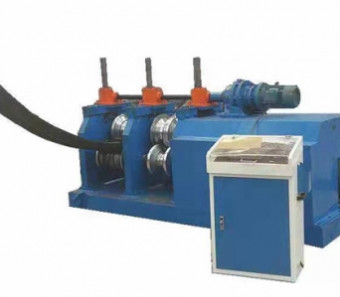

Dobladora de la placa del rodillo del acero 15KW 3 de la barandilla

Nombre

Dobladora de la placa del rodillo del acero 15KW 3 de la barandilla

Nombre De La Marca: CMC
MOQ: 1 sistema
Precio: Negotiate
Información detallada
Descripción de producto
Información detallada
Lugar de origen:
Wuxi, China
Detalles de empaquetado:
Apto para el transporte en contenedores, marítimo y terrestre
Resaltar:

Dobladora de la placa de la barandilla

,

dobladora de la placa 15KW

Descripción de producto





Máquina para doblar placas de barandillas



El marco del equipo está procesado por placa de acero A3, después del tratamiento de envejecimiento, estructura de 3 rodillos, 1 superior y 2 inferior, el rodillo inferior adopta una estructura fija,el rodillo superior adopta el ajuste del movimiento del deslizadorLa caja de turbina está conectada por una barra de conexión para garantizar la sincronización de 3 juegos de cajas.y las 3 placas de pared independientes están conectadas por un eje para garantizar el paralelismo de toda la máquinaEl diámetro del eje del rodillo es de 110 mm. Hay dos conjuntos de moldes a la izquierda y a la derecha, uno para el arco interior y otro para el arco exterior, y un conjunto de motor principal de 15 kW.Está impulsado por un reductor ZQ500El módulo de engranajes es de 10 m, uno para cada izquierda y derecha. El producto se procesa a través de la consola de operación.

a. espesor: 2,5 a 4 mm (± 0,2 mm), ancho: 750 mm± 5 mm,
b.La resistencia al rendimiento es de 235 Mpa, la curvatura lateral es inferior a 10 mm (base en 5 mm),
c.Diámetro interno de la bobina:φ508 φ600 mm; Diámetro interno de la bobina: ≤φ1800 mm,
d.Peso de la bobina: ≤ 10 T



I.Parámetros básicos de la máquina

  1. Propiedades mecánicas y especificaciones de las materias primas
  2. Material: chapa galvanizada Q345B
  3. El espesor es de 2,5 ∼ 3,0 mm
  4. Ancho: 450-476 mm
  5. Peso: 65KG
  6. Especificaciones de los productos
  7. Producto: por dibujo del producto
  8. Ancho del producto: 310 mm ± 5 mm
  9. Alturas del producto: 81 mm ± 5 mm
  10. Especificaciones del producto
  11. Método de moldeo: moldeo en rodillo en frío
  12. Velocidad de producción: ≤ 10 m / min
  13. Dirección de alimentación: alimentación izquierda
  14. Voltado principal: 380V, 50Hz
  15. Potencia total de la unidad: aproximadamente 20,7 kW
  16. Aportamiento del eje de transmisión: 6026
  17. El sistema de elevación de turbo: SWL10-3 / 23-FU3
  18. Motor de transmisión principal: YVP180M-4-15
  19. Reducción: ZQ500-48.57
  20. Material del tablero: A3
  21. Material del eje: 40
  22. Material del molde: Gcr15





II.Visión general de la estructura del equipo



El marco del equipo está procesado por placa de acero A3, después del tratamiento de envejecimiento, estructura de 3 rodillos, 1 superior y 2 inferior, el rodillo inferior adopta una estructura fija,el rodillo superior adopta el ajuste del movimiento del deslizadorLa caja de turbina está conectada por una barra de conexión para garantizar la sincronización de 3 juegos de cajas.y las 3 placas de pared independientes están conectadas por un eje para garantizar el paralelismo de toda la máquinaEl diámetro del eje del rodillo es de 110 mm. Hay dos conjuntos de moldes a la izquierda y a la derecha, uno para el arco interior y otro para el arco exterior, y un conjunto de motor principal de 15 kW.Está impulsado por un reductor ZQ500El módulo de engranajes es de 10 m, uno para cada izquierda y derecha. El producto se procesa a través de la consola de operación.





III.Lista de verificación de la configuración del equipo



- No, no lo sé.



Nombre de la parte



Cantidad
1



Formar moldes



Un conjunto de moldes de cada lado
2



Motor de transmisión de 15 kW



1 conjunto
3



Formación del eje del molde



3 conjuntos
4



El ascensor turbo



3 conjuntos
5



Motor de elevación y accionamiento



1 conjunto
6



Reducción ZQ500



1 conjunto
7



Consola eléctrica



1 conjunto
8



Cerrojo de anclaje del equipo



1 conjunto
