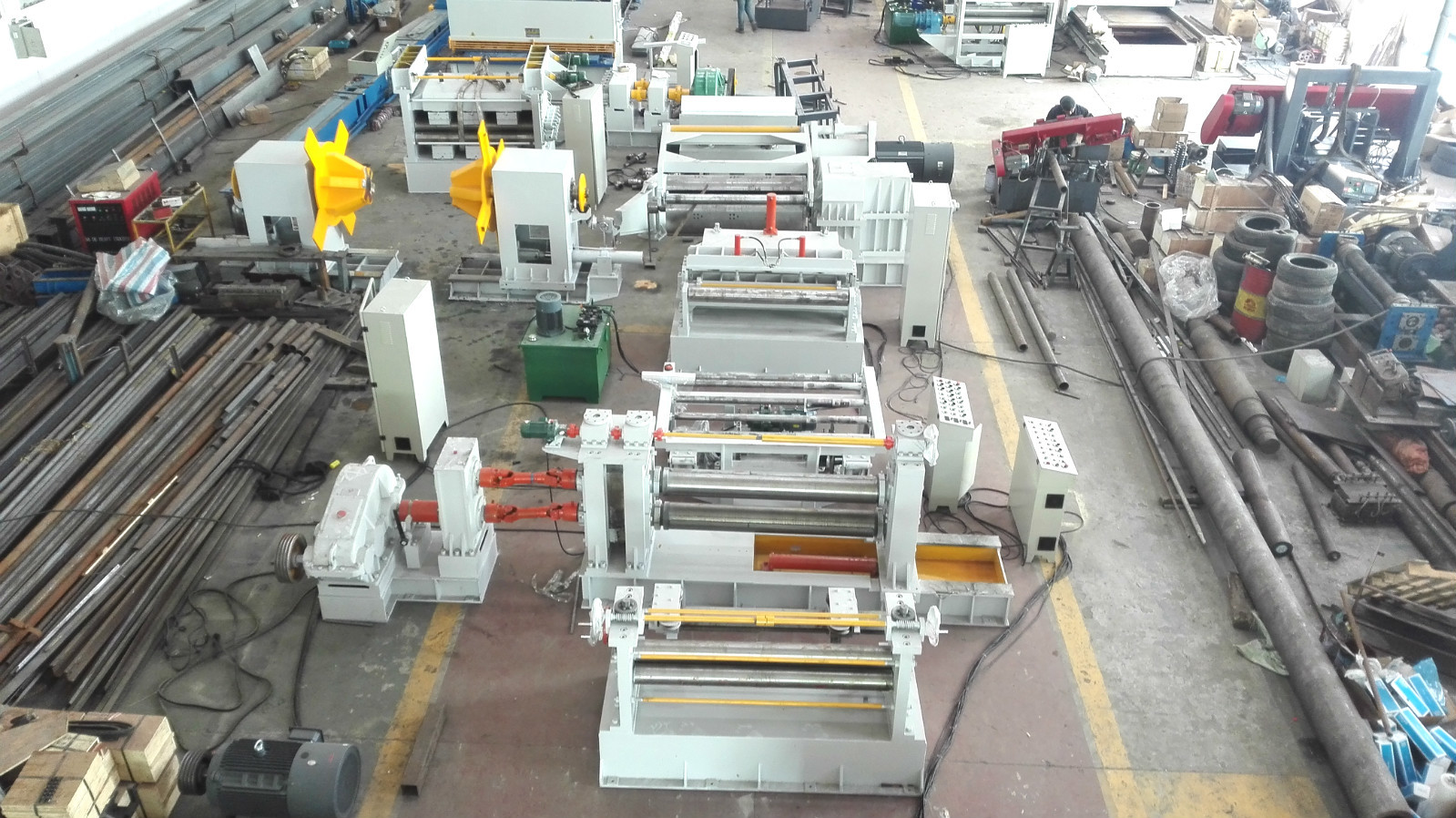

6x2000 508 mm-760 mm Línea de corte de bobinas de acero



Descripción:La producción en serie se utiliza para elDecoladas de placas metálicas,el corteyenrollamientoEn el caso de los aceros de acero al carbono laminados en frío o en caliente, el acero de silicio, el acero de estaño, el acero de acero al carbono laminado en frío o en caliente, el acero al carbono laminado en caliente, el acero al carbono laminado en frío, el acero al carbono laminado en caliente, el acero al carbono laminado en caliente, el acero al carbono laminado en caliente, el acero al carbono laminado en caliente, el acero al carbono laminado en caliente, el acero al carbono laminado en caliente, el acero al carbono laminado en caliente, el acero al carbono laminado en caliente, el acero al carbono laminado en caliente, el acero al carbono laminado en caliente, el acero al carbono laminado en caliente, el acero al carbono laminado en caliente, el acero laminado en caliente, el acero laminado en caliente, el acero laminado en caliente, el acero laminado en caliacero inoxidable y la superficie de todo tipo de placas metálicas después de la chapaEl control PLC de la línea de corte, interfaz hombre-máquina, según un alto grado de automatización, operación sencilla y fiable.



Detalle de todo el dispositivo:

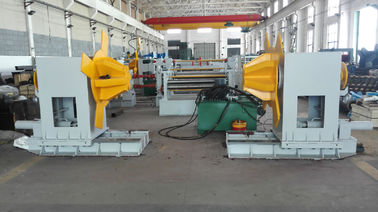

1. cargadora de bobina hidráulica

Este muñeco puede llevar una bobina de acero y hacer que se mueva hacia arriba y hacia abajo.el funcionamiento de la carretilla está terminado por el motor y el reductor de la caja de cambios.

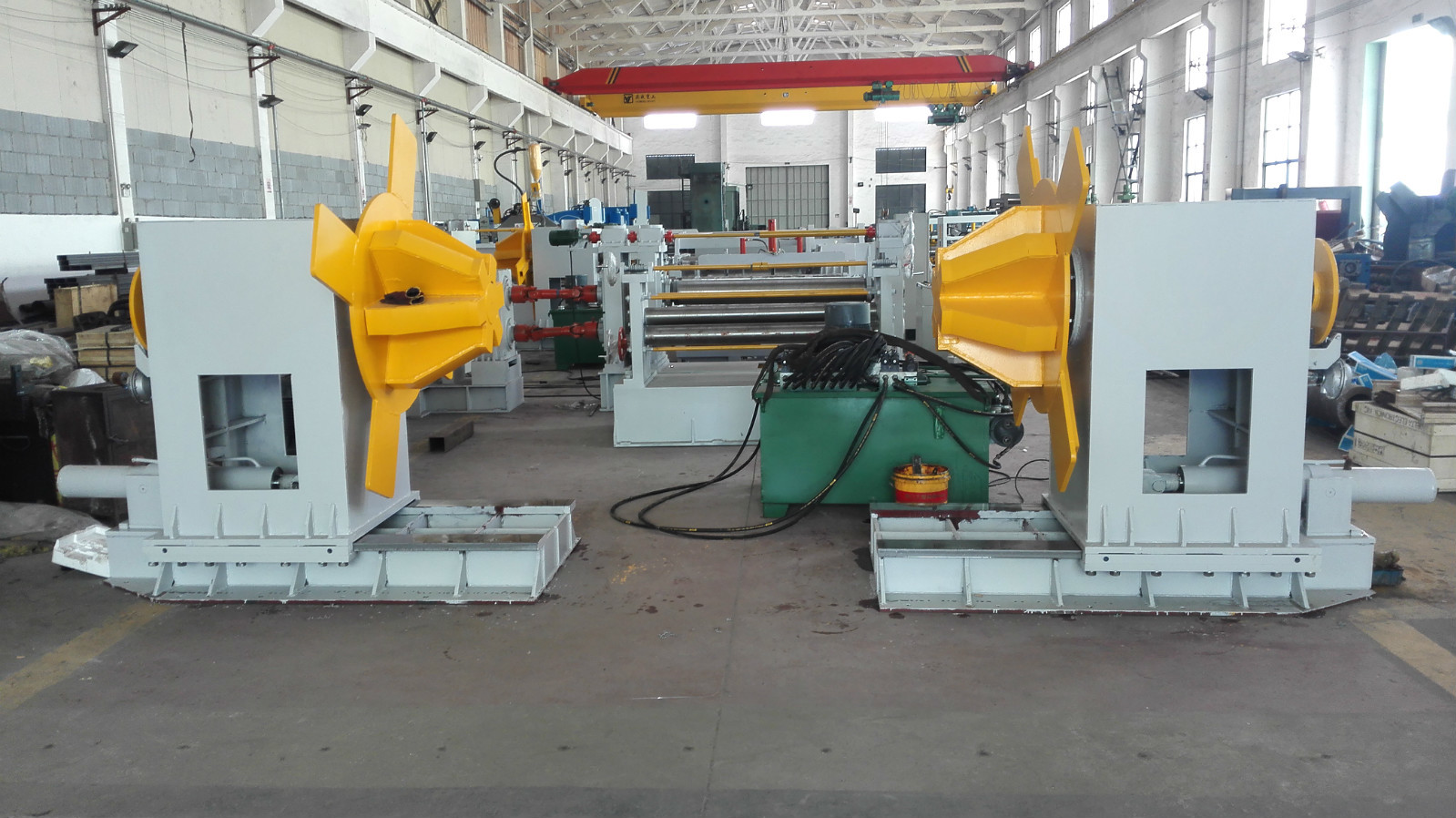

2. Descolador hidráulico

Tipo de paraguas de doble cabeza, incluidas:unidad izquierda y derecha,

Abrir y cerrar: hidráulico

Se compone de una base de estilo guía, un soporte, un mecanismo de arresto, un eje de desenrollamiento y una doble cabeza de tipo paraguas.

El desenrollador puede moverse de izquierda a derecha y centralizarse simultáneamente.



3Tipo ligero Guía de prensa hidráulica, cabeza de pala, abertura, mecanismo de pinza:

Se compone de una base de marco, un brazo de guía de prensa hidráulica, un mecanismo hidráulico de cabeza de pala, un mecanismo hidráulico de apertura, un mecanismo hidráulico de pellizco, etc.



3.1 Mecanismo hidráulico de guía de prensa: consta de un brazo hidráulico de guía de prensado, una rueda de acero de guía de prensado, una rueda dentada y un mecanismo de transmisión de cadena, equipados con 5.Motor de reducción de velocidad de las ruedas cicloides de 5 kW, etc..



3.2 Mecanismo hidráulico de cabeza de pala: consiste en una carcasa de cabeza de pala, cabeza de pala hidráulica, mecanismo de elevación y equilibrio hidráulico de cabeza de pala, etc.



3.3 Mecanismo de apertura hidráulico: Consiste en un pilar de guía y una funda de guía, un mecanismo de presión y elevación del abridor hidráulico, etc.



3.4 Mecanismo de pinza hidráulica: Está compuesto por soporte, base de bloque deslizante, 2 rodillos de pinza, mecanismo de elevación y presión hidráulica de rodillo superior, piezas de potencia, caja de cambios, etc.

4- Mesa de trabajo de tensión, longitud: 3 m.

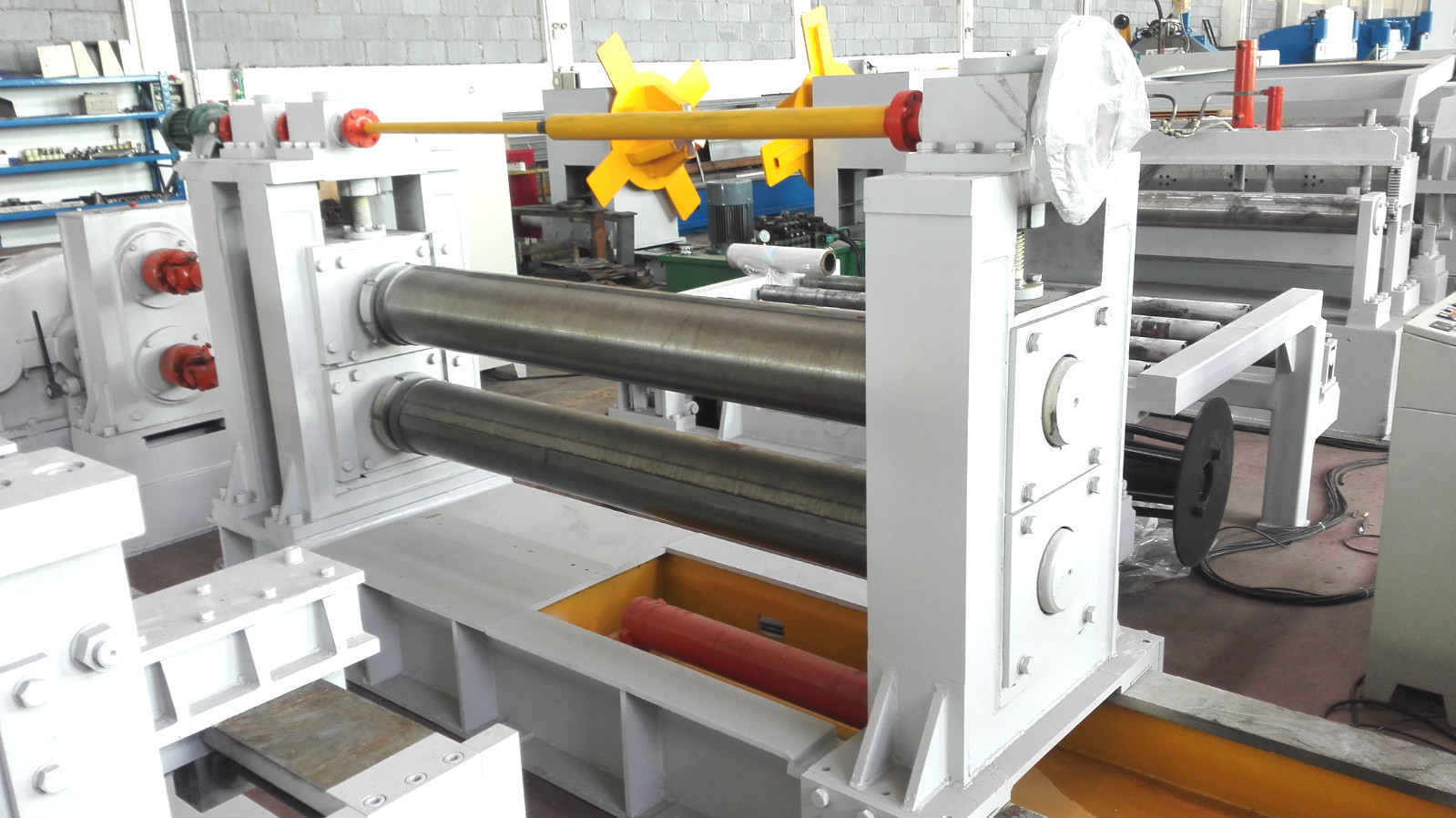

5Unidad de nivelación en bruto



6Dispositivo de guía antes de cortar

El dispositivo de guía consiste en un soporte de trabajo, un carril de guía, un mecanismo de ajuste y centralización de mandril de tornillo, una etapa base de guía activa y un mecanismo de rodillo vertical.

Todo el dispositivo antes de la unidad de corte.



7Unidad de corte:

Está compuesto por una parte del mainframe y una parte de alimentación.

Parte de potencia:Se compone de la base de potencia, el acelerador, el motor con regulación de velocidad CA, el estuche de distribución de engranajes, el acoplamiento, el embrague, las piezas de conexión, la transmisión cruzada universal, etc.

Parte del mainframe:Se compone de una etapa base, un soporte de tipo fijo, un gran bloque deslizante del eje de la hoja, un eje de la hoja en dos piezas, un soporte activo, un bloque deslizante del eje de la herramienta,Mecanismo de ajuste de entrada y salida hidráulica con soporte activo, elevación eléctrica del eje superior de la herramienta y mecánica ajustable por presión, etc.

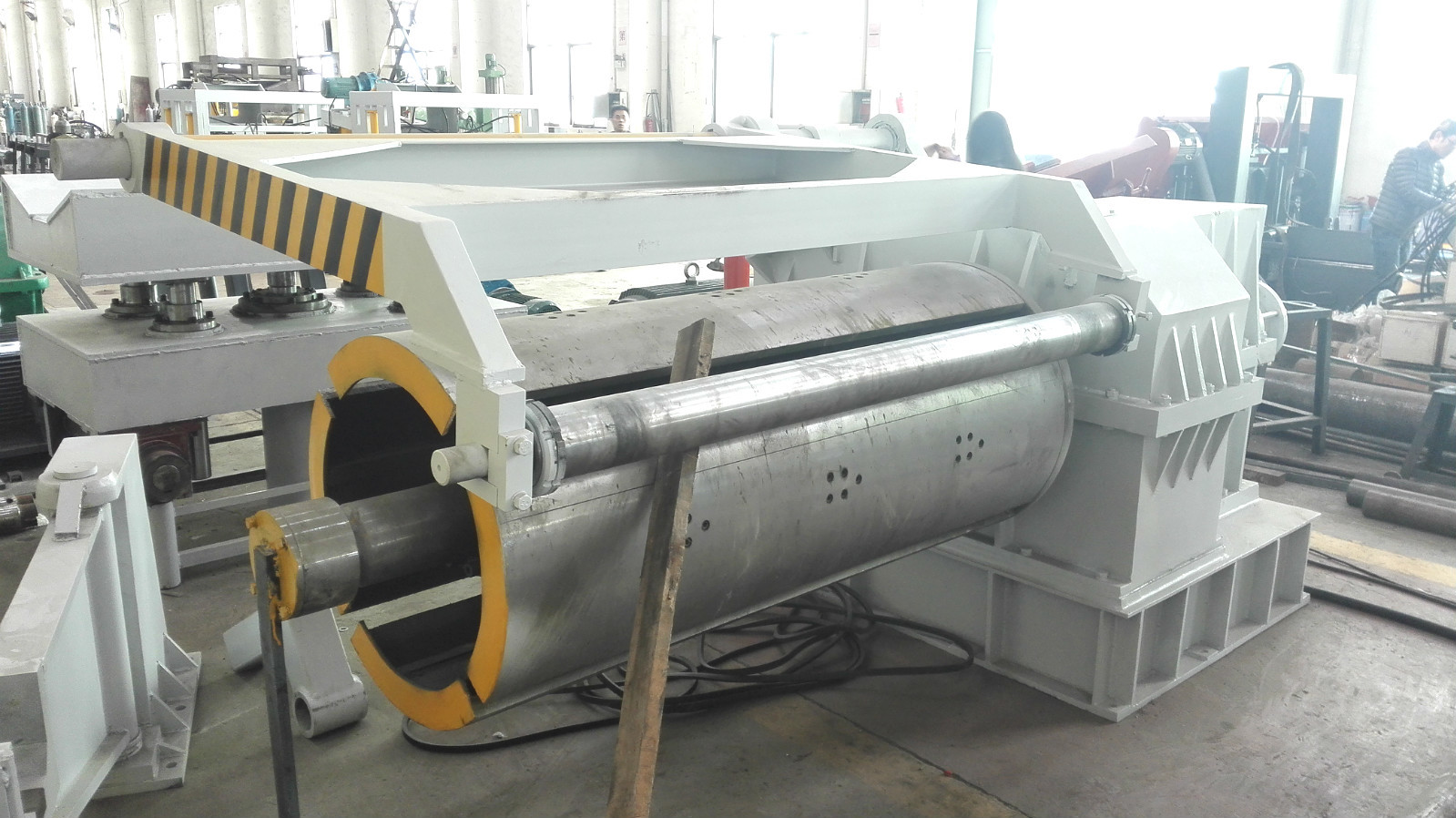

8Mecanismo de rebobinado de desechos:

Se compone de soporte, eje de rebobinado, base de rodamiento, 2 discos de rebobinado de cono, mecanismo de transmisión de la rueda de la cadena y del engranaje, reductor, acoplamiento, motor, etc.

La unidad de nivelación en bruto tiene tres rodillos para la función de nivelación.



9. Tabla de trabajo de bucle y transición:

Se compone de soporte, base de rodamiento, rodillo, placa de soporte,

La longitud × anchura × profundidad de la fosa en bucle: como parámetro técnico

mesa de trabajo de transición, con cilindro hidráulico para levantarse.

Está incluyendo dos partes izquierda y derecha.



10- Mecanismo de separación preliminar, mecanismo de tensión, mecanismo de separación de prensa hidráulica, mecanismo de soporte de placas:

Se compone de una base, una base de rodamiento, un rodamiento de pre-separación, un soporte de amortiguación, una placa de amortiguación, un mecanismo hidráulico de elevación y presión de la placa de amortiguación, un soporte de reversión de tensión, 2 rodillos reflectores de tensión,soporte de separación de la prensa, eje de separación de prensas, separación de prensas, mecanismo hidráulico de presión hacia abajo y elevación, mecanismo hidráulico de soporte de placas, mecanismo hidráulico de soporte de placas de elevación y equilibrio,con una longitud de más de 20 mm,, los arbustos de los espaciadores de nylon, etc.



11. Unidad de reenrollamiento:

Se compone de una base, caja de engranajes reductores de retroceso, eje de retroceso, placa de arco, disco de mantenimiento de expansión, mecanismo de expansión y retracción de bloque deslizante diagonal,Mecanismo de recorte de la boca hidráulica de las pinzas, mecanismo de cilindro de aceite de expansión y rotatorio, mecanismo de arresto, acoplamiento, brazo de soporte activo hidráulico, base de soporte, equipado con motor con ajuste de velocidad de CA, etc.



12. Carruaje de descarga hidráulico:

Este dolly puede transportar bobina separada, movimiento hidráulico y elevación, el funcionamiento del dolly está impulsado por motor de cuatro ruedas de pista de guía moverse fuera de la línea y salir.



13Sistema eléctrico:

La mesa de control central.

Está compuesto por un gabinete, un gabinete de control eléctrico principal, un gabinete de control asistente y otros componentes eléctricos.

El equipo dispone de protección de seguridad, botón de parada de emergencia y apagado, lámpara de dispaly de parada de la máquina, etc.



14 Sistema hidráulico:

Potencia hidráulica 25L/min

Incluyendo:estación hidráulica, válvulas, tanque de aceite, juntas, tuberías blandas, duras, etc.

Cuchilla de corte, espaciador, placa de espacio, cañón de espaciador, lista de anillos de goma ((no con máquina, necesita un costo adicional)



Aplicación:

Esta línea es para el proceso de desenrollamiento de bobinas de acero, corte de placas y corte de bobinas de acero



Parámetro técnico:

  1. Materia prima de espesor máximo 6 mm, de espesor mínimo 2,5 mm. acero blando laminado en caliente.

  2. Ancho del material: 800-1550 mm

  3. Peso de la bobina de acero: Máximo 25 toneladas

  4. Diámetro interno de la bobina de acero:508 mm-760 mm

  5. Diámetro exterior de la bobina de acero: Máximo 2000 mm

  6. Diámetro del rodillo de pinza: 190 mm

  7. Potencia del motor de rodillos de pinza: 2,2 kW, modelo de caja de cambios: BWD13, velocidad:187

  8. Velocidad de trabajo del rodillo de pellizco: 3 m/min

  9. Cantidad de rodillos de nivelación en bruto: 3, arriba uno, abajo dos.

  10. Diámetro del rodillo de nivelación: 125 mm

  11. Para el corte de productos acabados, tolerancia de anchura de corte: ±0,20 mm

  12. Para el corte de productos acabados, peso máximo de la bobina: 15 toneladas

  13. Para el corte de productos acabados, el diámetro interior de la bobina de acero: 760 mm

  14. espesor de la unidad de corte: 2,5 a 4,5 mm, C245

  15. Las especificaciones de las fosas en bucle: 5500×2200mm×2500mm longitud×ancho×profundidad

  16. Diámetro del eje de corte: 220 mm

  17. Material del eje de corte: 40Cr

  18. Potencia del motor principal de la unidad de corte: 37kw (960RPM), GEAR BOX650

  19. Detalles de la hoja, el espaciador, el anillo de goma, véase la lista adjunta.

  20. Material de la hoja de corte: H13K, dureza HRC55-58

  21. Mecanismo de rebobinado de desechos potencia del motor principal: YLJ6.3KG/M

  22. Velocidad de rebobinado, espesor 4,5 mm, máximo 20 m/min. espesor 2,5 mm, máximo 25 m/min Velocidad de frecuencia AC ajustable

  23. La potencia del motor principal de la unidad de remolque: 90 kW ((960 rpm), caja de cambios: 850

  24. Detalles de las dimensiones, véase el dibujo adjunto
