Datos del producto:
|
Garantía: | 12 meses | Voltaje: | 380V 50Hz o por encargo |
---|---|---|---|
Dimensiones: | Modificado para requisitos particulares | Color: | Aduana |
Alta luz: | máquina monopolar de la soldadura continua 2m/min,máquina de la soldadura continua del highmast de 1200m m |

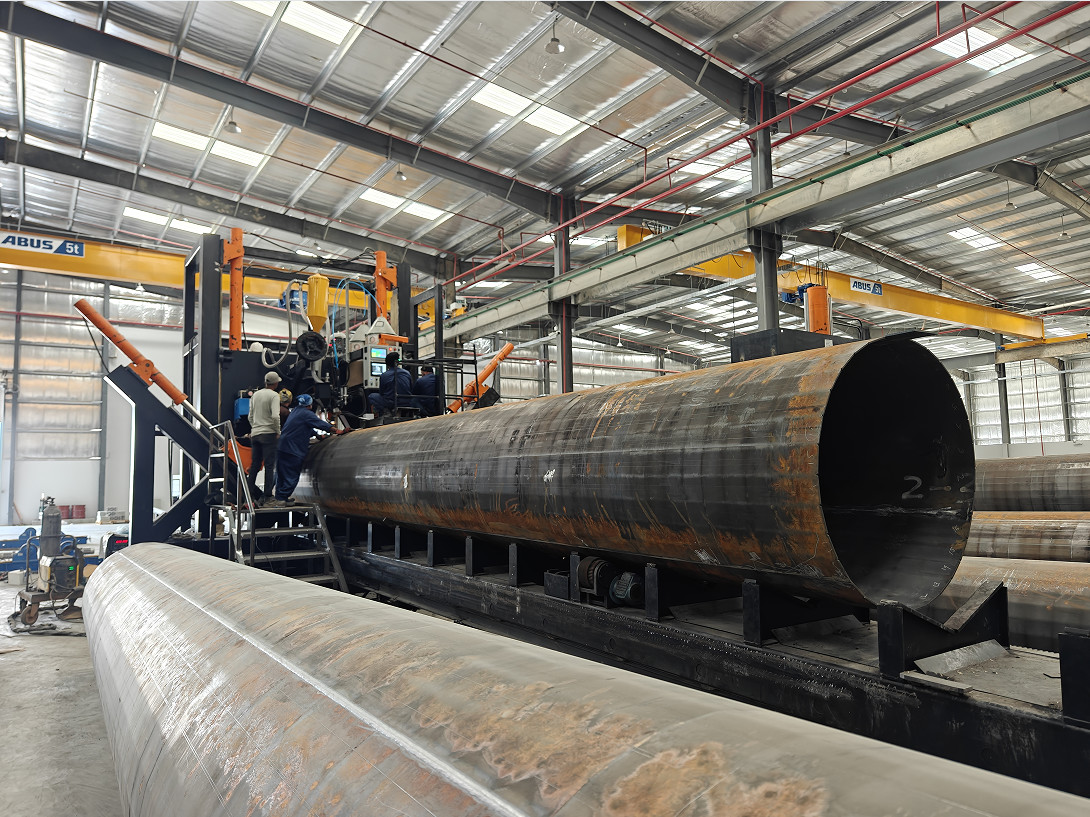

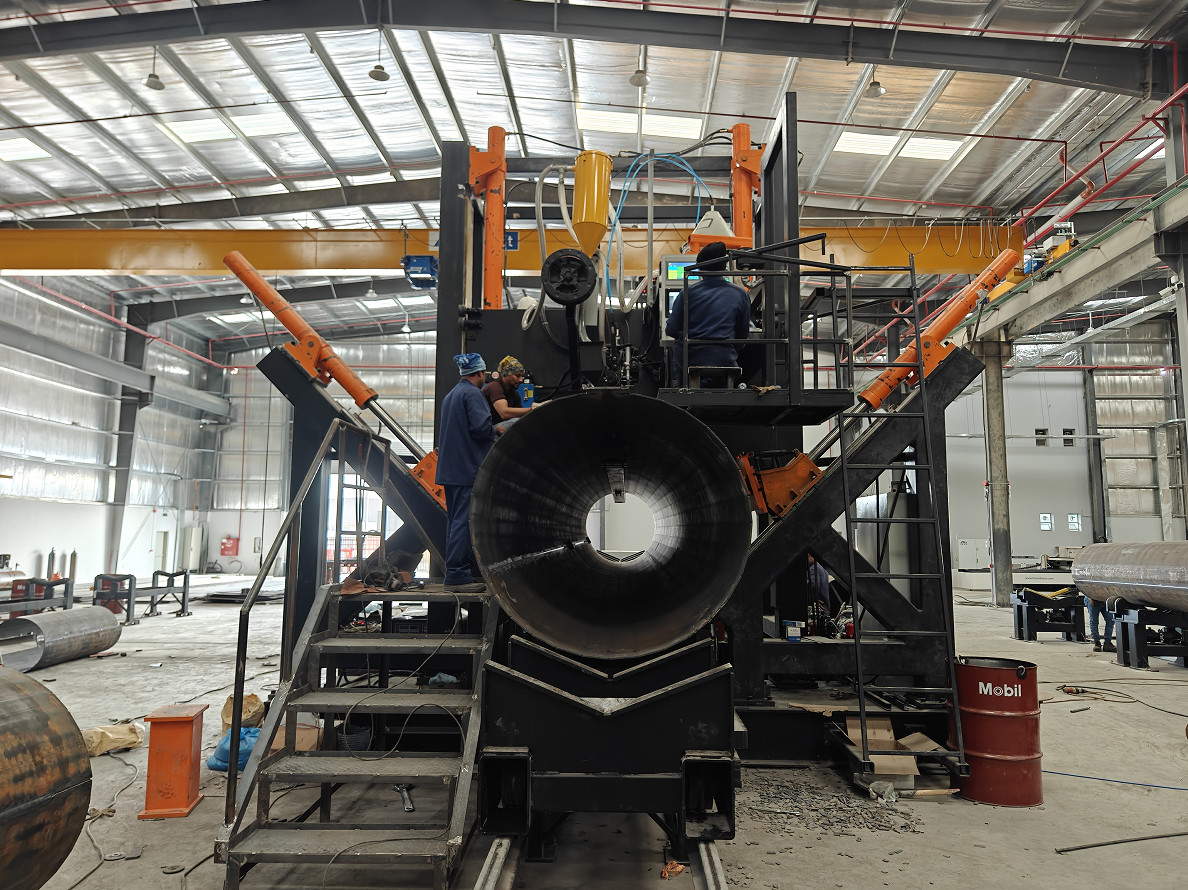

HM1200/12000
Highmast y máquina monopolar de la soldadura continua
La máquina incluye los elementos siguientes:
Tabla de trabajo larga para la mudanza de la carretilla y del polo.
Unidad principal del pórtico
Sistema de conducción para la mudanza de la carretilla del polo
Fijación con abrazadera hidráulica (ruedas de fijación con abrazadera incluyendo para el polo)
Sistema de la soldadura al arco sumergida, incluyendo sistema de alimentación del alambre de soldadura.
El flujo que recupera el sistema
Barra de cobre interna con el sistema de la refrigeración por agua
Tipo de levantamiento rodillo, 2 unidades
sistema hydráulico
Sistema de control
CARACTERÍSTICAS TÉCNICAS | ||
1 | Diámetro realizable | 300-1200m m |
2 | Longitud realizable | 12000 milímetros |
3 | Grueso de poste | 4.5~12m m |
4 | Fijación de cantidad de los pies con abrazadera | 3 unidades |
5 | Poder del motor para la bomba | 5,5 KILOVATIOS |
6 | Motor móvil para la carretilla | 7KW, servo de la CA |
7 | Movimiento vertical del viaje | 1000m m |
8 | Fuerza de funcionamiento vertical del viaje | 39ton (2 pedazos de la tonelada del cilindro x19.5) |
9 | fuerza de funcionamiento lateral del viaje | 32ton x 2 pedazos |
10 | Soldadora |
Soldadura al arco sumergida, 630A~1000A, base en requisitos del lado del cliente. 630A~1000A |
11 | Diámetro de alambre de soldadura | alambre de soldadura de 2.5~4m m, acordando el grueso del polo para hacer la selección |
12 | Velocidad de trabajo | 0.3~2m/min (nota: diversa velocidad del grueso será diferente |
13 | Dirección de soldadura | Comienzo de soldadura de la cabeza de biela baja para rematar el pequeño extremo del eje. |
14 | Capacidad de penetración | el 90% |
15 | Elementos eléctricos principales | Schneider (marca de Francia) |
16 | PLC | Siemens |
17 | Marca del motor principal (para la pompa hydráulica) | Siemens |
18 | Motor servo | Siemens |
19 | Marca y modelo de soldadura del poder |
Soldadura al arco sumergida Kaiyuan (fábrica de Panasonic Janpan en China) |
20 | Peso | 26 toneladas |
21 | Tamaños totales (milímetros) | 31000x5500x5100 milímetro (LXWXH) |
USO:
PARA LA SOLDADURA CONTINUA POSTE de AUTOMETIC (para el highmast, el etc monopolar).
MÁQUINA de HIGHMAST POSTE SHUT-WELDING, es conveniente para el tipo de una cáscara o de dos cáscaras poligonal y el polo de la forma cónica del círculo. es línea de soldadura automática, el tipo estructura del pórtico es fijo y con el sistema de soldadura, completamente carretilla de la longitud del polo con el motor SERVO para la mudanza ajustable de la velocidad, el cilindro hidráulico para empujar la rueda de fijación con abrazadera para cerrar el polo y para hacer la soldadura al mismo tiempo.
Para el polo de dos costuras, cuando primero la soldadura continua acabó, el rodillo inferior subirá y girará el polo a otra posición de la costura para comenzar la segunda soldadura continua.
