| Nombre De La Marca: | CMC |
| Model Number: | HM2500/18000 |
| MOQ: | 1 sistema |
| Precio: | According to the machine requirements |
Máquina de soldadura por enchufe de postes CNC
El modelo:HM2500/18000
Máquina de soldadura de costura de mástil y monopolio
| Características técnicas | ||
| 1 | Diámetro utilizable | Entre 500 y 2500 mm |
| 2 | Duración viable | 18000 mm |
| 3 | espesor de los polos | 5 ~ 25 mm |
| 4 | Cuantidad de pies de sujeción | 3 unidades |
| 5 | Potencia del motor para la bomba | 5.5KW |
| 6 | Motor móvil para tranvía | 7KW, servicio de CA |
| 7 | Velocidad de desplazamiento vertical | Con una anchura igual o superior a 2000 mm |
| 8 | Fuerza de trabajo que viaja verticalmente | 39 toneladas ((2 cilindros x19,5 toneladas)) |
| 9 | mano de obra de viaje lateral | 32 toneladas x 2 piezas |
| 10 | Máquina de soldadura | Configuración estándar: Soldadura por doble arco con doble alambre sumergido Fuente de alimentación para soldadura por arco sumergido en CC modelo ZD5-1250B: Potencia de entrada AC380V, de tres fases, 50 Hz Capacidad nominal de entrada 88KVA Corriente de salida DC250A DC1250A Duración de carga nominal del 100% Fuente de alimentación para soldadura por arco sumergido de corriente alterna modelo BXL5-1250: Potencia de entrada AC380V, de dos fases, 50 Hz Capacidad nominal de entrada 110KVA Corriente de salida DC250A DC1250A Duración de la carga nominal del 60% Marca de las máquinas de soldadura: Tangshan Kaiyuan |
Máquina de soldadura Opción: Lincoln, Estados Unidos | Soldadura por doble arco con doble alambre sumergido Fuente de alimentación para soldadura por arco sumergido en CC modelo DC-1000 El sistema de alimentación del alambre: NA3 Control: NA3 Modelo de fuente de alimentación de soldadura por arco sumergido de corriente alterna AC-1200 El sistema de alimentación del alambre: NA3 Control: NA4 | |
| 11 | Diámetro del alambre de soldadura | 3 ~ 5mm alambre de soldadura, de acuerdo con el espesor del poste para hacer la selección |
| 12 | Velocidad de trabajo | 0.2~1 m/min (Nota: la velocidad de los diferentes espesores será diferente) |
| 13 | Dirección de soldadura | Comienza la soldadura desde la base del extremo grande hasta el extremo superior del eje pequeño. |
| 14 | capacidad de penetración | 90 por ciento |
| 15 | Elementos eléctricos principales | Schneider (marca francesa) |
| 16 | PLC | Las empresas Siemens |
| 17 | Marca del motor principal (para bombas hidráulicas) | Las empresas Siemens |
| 18 | Motor de servicio | Las empresas Siemens |
| 19 | Potencia de soldadura Marca y modelo | Soldadura por arco sumergido Kaiyuan (fábrica de Panasonic Janpan en China) Opción: Lincoln, Estados Unidos |
| 20 | Peso | 40 toneladas |
| 21 | Tamaños generales (mm) | Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1 y M2. |
Aplicación: para el poste de soldadura por costura automática(para mástil alto,el monopolio, etc.)
HIGHMAST POLE AND MONOPOLE SHUT-WELDING MACHINE, es adecuado para una cáscara o dos cáscaras tipo de polígono y círculo de palo cónico. es una línea de soldadura automática,la estructura del tipo pórtico está fija y con sistema de soldaduraEl cilindro hidráulico empuja la rueda de sujeción para cerrar el poste y hacer la soldadura al mismo tiempo.
Para dos postes de costura, cuando se termine la soldadura de la primera costura, el rodillo inferior se elevará y girará el poste a otra posición de costura para comenzar la segunda soldadura de costura.
La máquina incluye los siguientes elementos:
Larga mesa de trabajo para el movimiento de carros y postes.
Unidad de pórtico principal
Sistema de accionamiento para el movimiento del tranvía de postes
Las demás máquinas y aparatos para la fabricación de máquinas y aparatos para la fabricación de máquinas y aparatos
Sistema de soldadura por arco sumergido, incluido el sistema de alimentación del alambre de soldadura.
El sistema de recuperación de flujo
Barra interna de cobre con sistema de refrigeración por agua
Rodillo de tipo ascendente, 2 unidades
sistema hidráulico

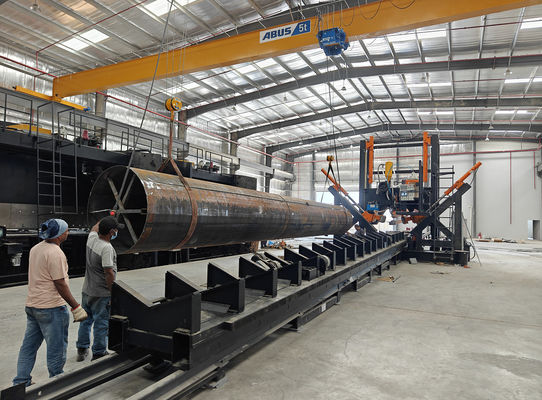

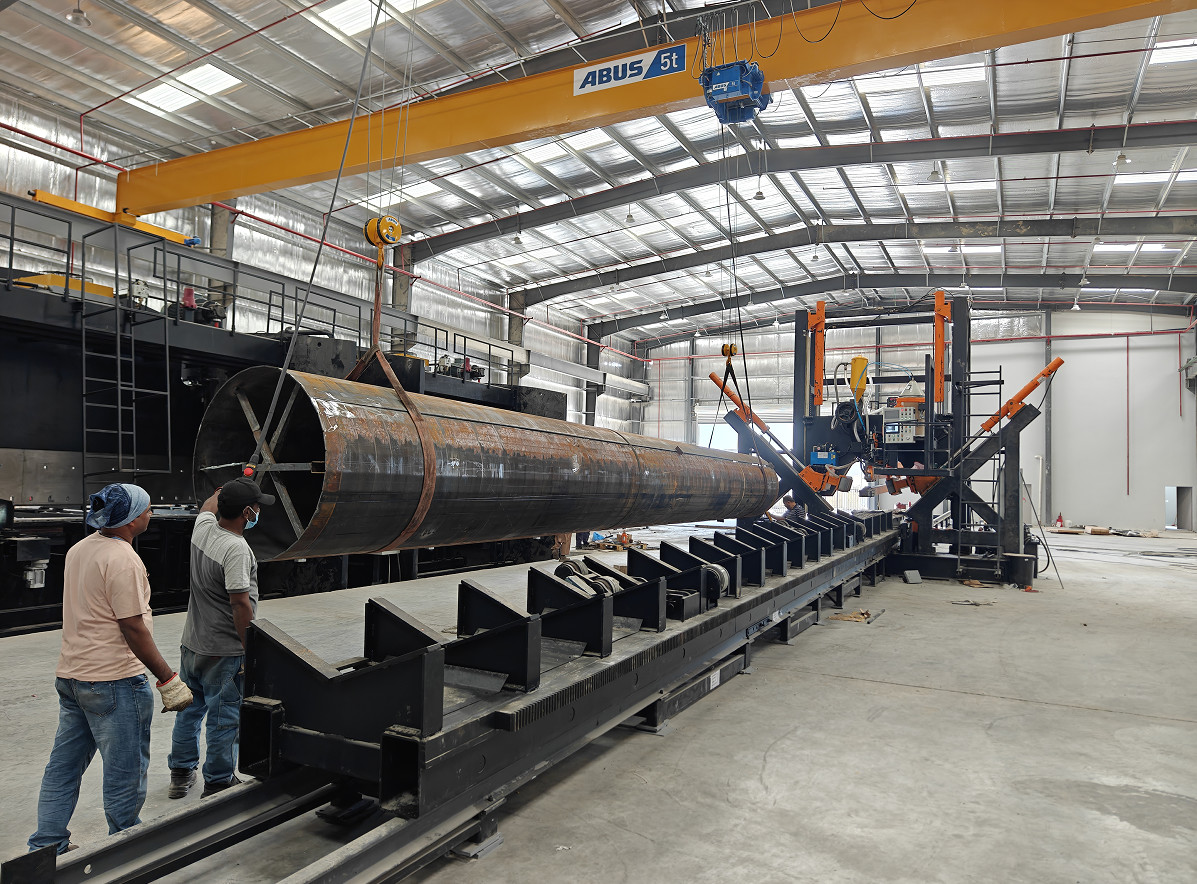

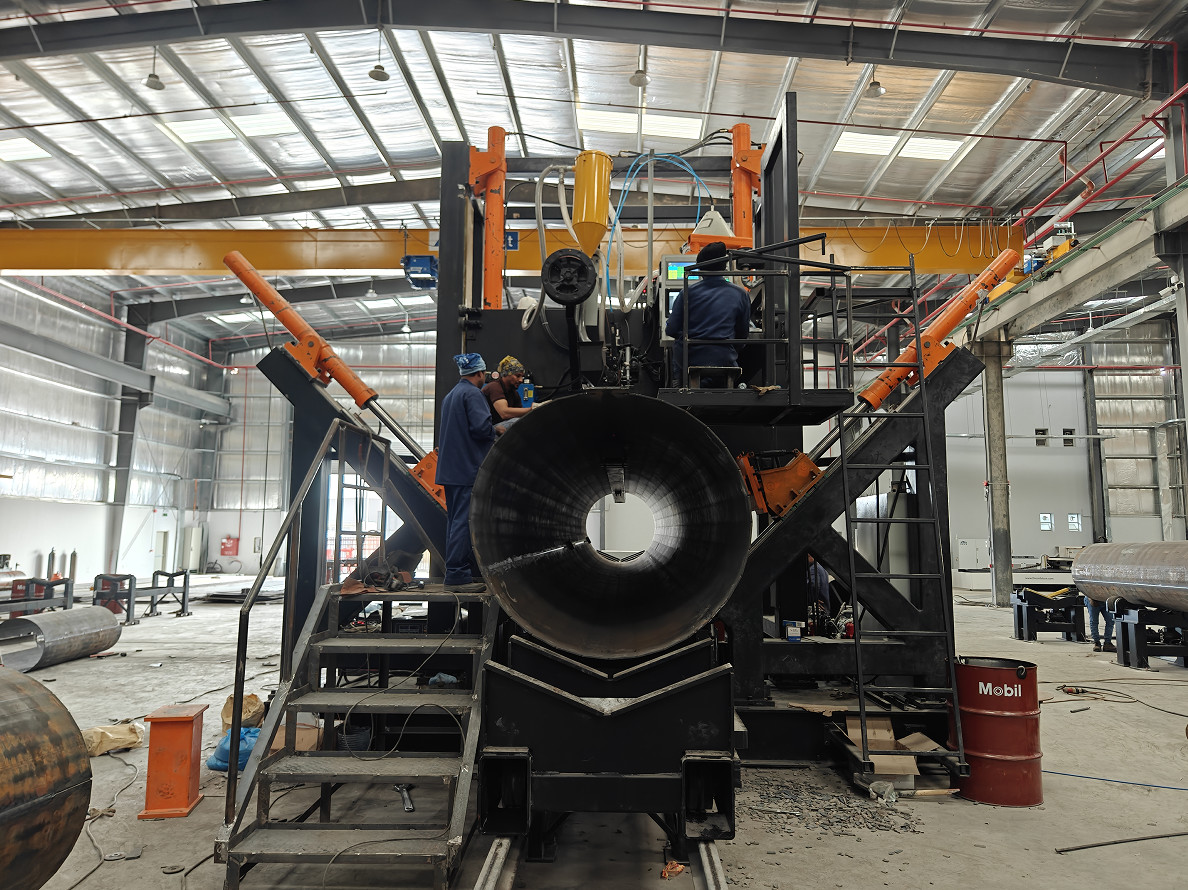

Fotografía para referencia
