| Nombre De La Marca: | CMC |
| Model Number: | HM1600/16000 |
| MOQ: | 1 sistema |
| Precio: | According to the machine requirements |
| Capacidad De Suministro: | Según la situación real |

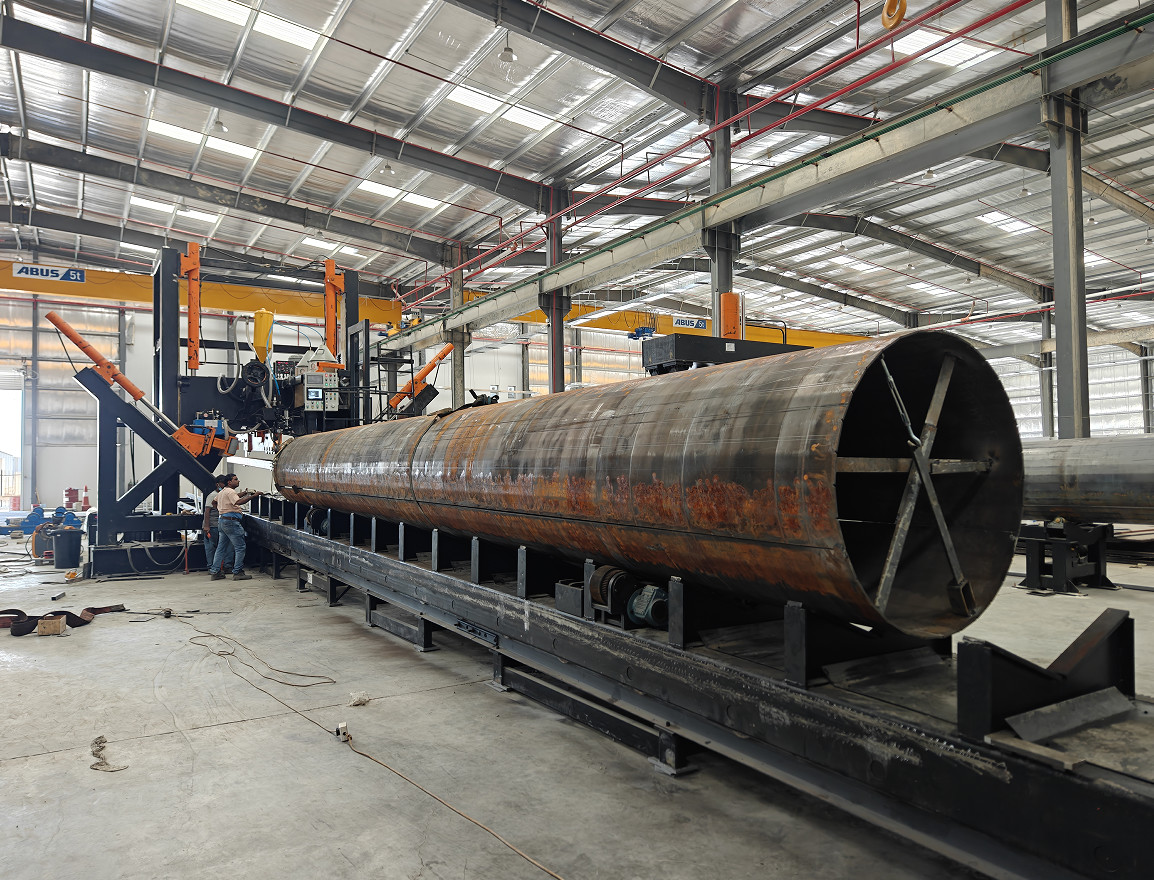

Máquina de soldadura de puente cerrado de mástil alto
Modelo: HM1600/16000
Aplicación: para el poste de soldadura automática de costura (para mástil alto), monopolio, etc.)
HIGHMAST POLE SHUT-WELDING MACHINE, es adecuado para una cáscara o dos cáscaras tipo de poligonal y círculo poste cónico. es línea de soldadura automática,la estructura del tipo pórtico está fija y con sistema de soldaduraEl cilindro hidráulico empuja la rueda de sujeción para cerrar el poste y hacer la soldadura al mismo tiempo.
Para dos postes de costura, cuando se termine la soldadura de la primera costura, el rodillo inferior se elevará y girará el poste a otra posición de costura para comenzar la segunda soldadura de costura.
La máquina incluye los siguientes elementos:
Larga mesa de trabajo para el movimiento de carros y postes.

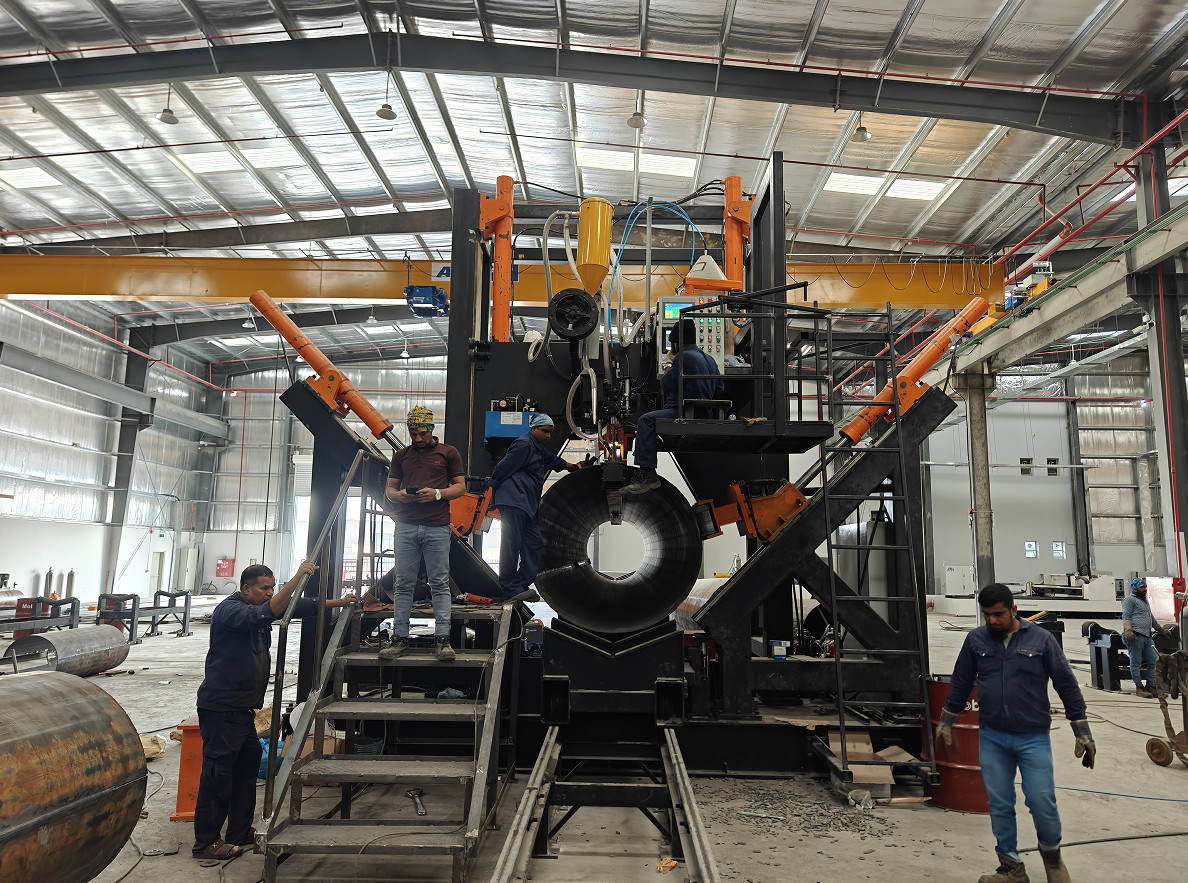

Unidad de pórtico principal
Sistema de accionamiento para el movimiento del tranvía de postes
Las demás máquinas y aparatos para la fabricación de máquinas y aparatos para la fabricación de máquinas y aparatos
Sistema de soldadura por arco sumergido, incluido el sistema de alimentación del alambre de soldadura.
El sistema de recuperación de flujo
Barra interna de cobre con sistema de refrigeración por agua
Rodillo de tipo ascendente, 2 unidades
sistema hidráulico
Sistema de control
| Características técnicas | ||
| 1 | Diámetro utilizable | 350 a 1600 mm |
| 2 | Duración viable | 16000 mm |
| 3 | espesor de los polos | 6 ~ 16 mm |
| 4 | Cuantidad de pies de sujeción | 3 unidades. |
| 5 | Potencia del motor para la bomba | 5.5 KW |
| 6 | Motor móvil para tranvía | 7KW, servicio de CA |
| 7 | Velocidad de desplazamiento vertical | Las demás: |
| 8 | Fuerza de trabajo que viaja verticalmente | 39 toneladas ((2 cilindros x19,5 toneladas)) |
| 9 | mano de obra de viaje lateral | 32 toneladas x 2 piezas |
| 10 | Máquina de soldadura | Soldadura de arco sumergido, 1250A |
| 11 | Diámetro del alambre de soldadura | 2.5~4mm alambre de soldadura, de acuerdo con el espesor del poste para hacer la selección |
| 12 | Velocidad de trabajo | 0.5~2m/min (Nota: la velocidad de los diferentes espesores será diferente |
| 13 | Dirección de soldadura | Comienza la soldadura desde la base del extremo grande hasta el extremo superior del eje pequeño. |
| 14 | capacidad de penetración | 90 por ciento |
| 15 | Elementos eléctricos principales | Schneider (marca francesa) |
| 16 | PLC | Las empresas Siemens |
| 17 | El controlador de frecuencia del motor principal |
Schneider (marca francesa) O Delta (marca de Taiwán) |
| 18 | Marca del motor principal (para bombas hidráulicas) | Las empresas Siemens |
| 19 | Motor de servicio | Las empresas Siemens |
| 20 | Potencia de soldadura Marca y modelo |
Soldadura por arco sumergido Kaiyuan (fábrica de Panasonic Janpan en China) |
| 21 | Peso | 28 toneladas |
| 22 | Tamaños generales (mm) | La longitud de la línea de banda es igual a la longitud de la línea de banda. |
