Tres rollo de la barandilla de las ondas 2.5m m que forma la máquina

Tres rollo de la barandilla de las ondas 2.5m m que forma la máquina

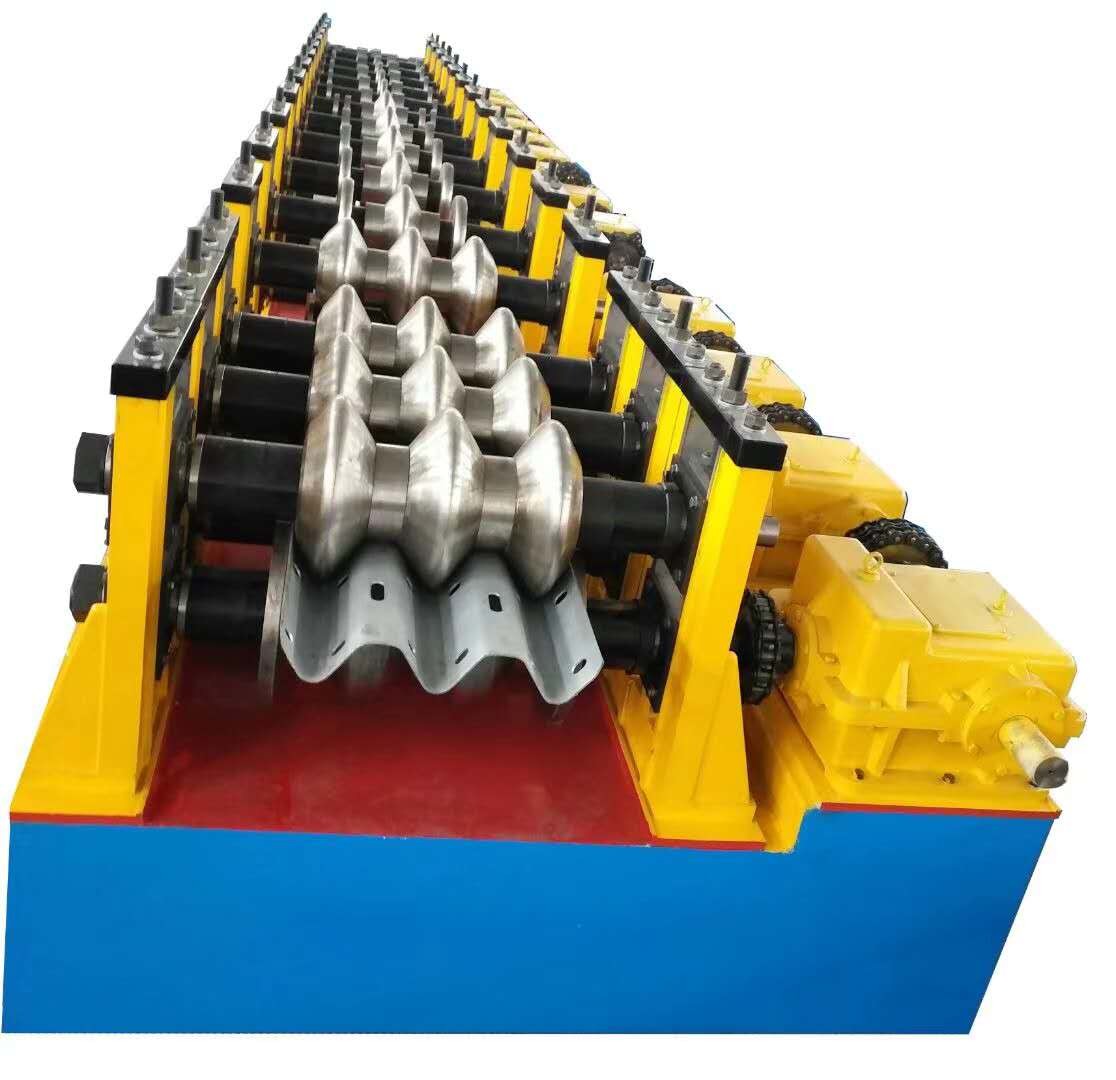

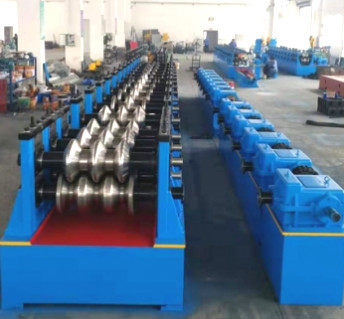

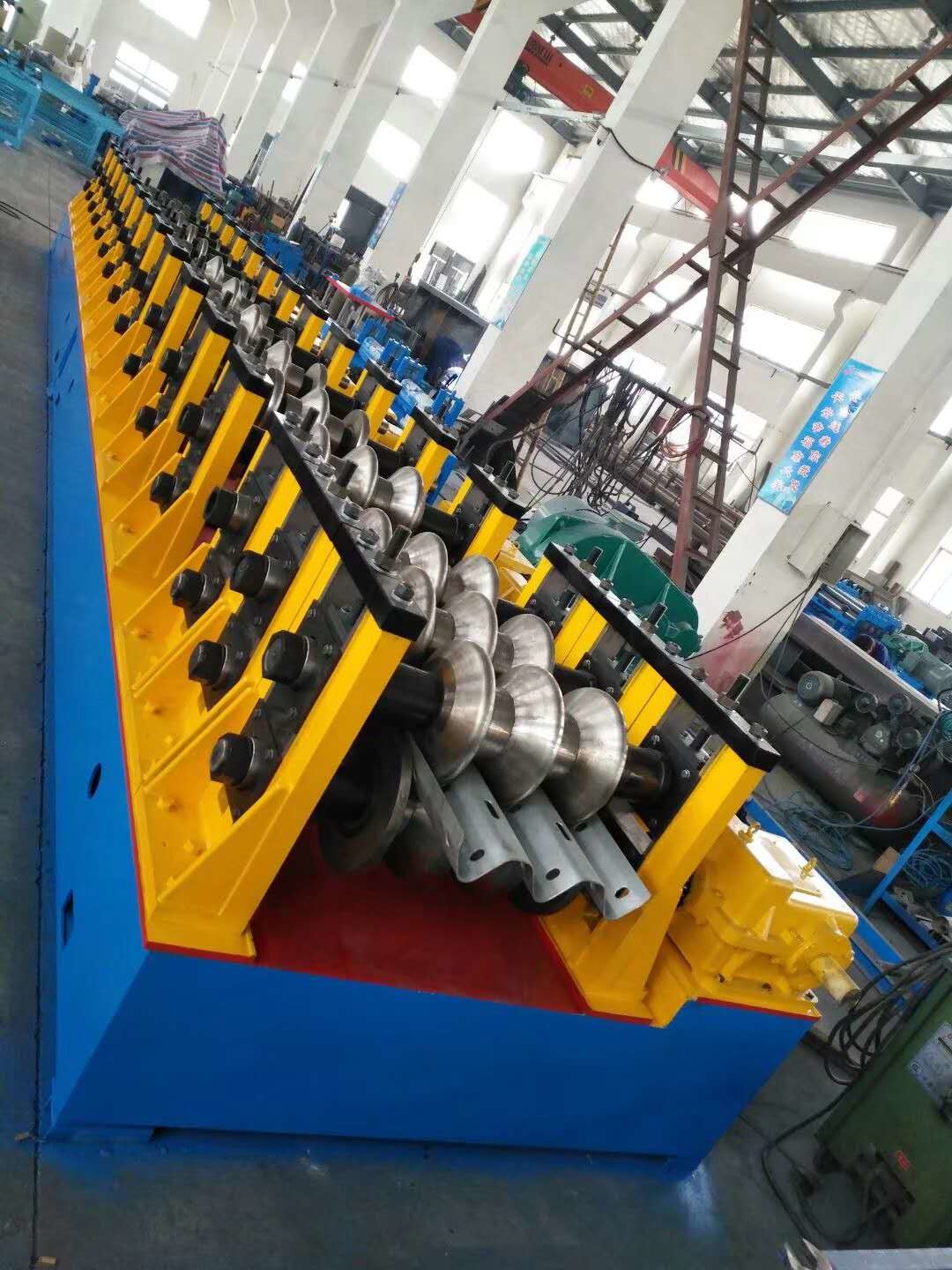

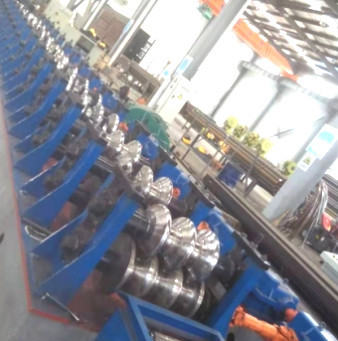

Three Waves 2.5mm Guardrail Roll Forming Machine
Tres rollo de la barandilla de las ondas 2.5m m que forma la máquina Tres rollo de la barandilla de las ondas 2.5m m que forma la máquina Tres rollo de la barandilla de las ondas 2.5m m que forma la máquina Tres rollo de la barandilla de las ondas 2.5m m que forma la máquina Tres rollo de la barandilla de las ondas 2.5m m que forma la máquina

Ampliación de imagen :  Tres rollo de la barandilla de las ondas 2.5m m que forma la máquina

Datos del producto:
Lugar de origen: WUXI
Nombre de la marca: CMC
Pago y Envío Términos:
Cantidad de orden mínima: 1set
Precio: Negotiate
Detalles de empaquetado: Desnudo
Tiempo de entrega: Según los requisitos
Capacidad de la fuente: Según la situación real

Tres rollo de la barandilla de las ondas 2.5m m que forma la máquina

descripción
Tipo de la teja: Acero uso: Construcción de acero
Condición: Nuevo Peso: 65Kg
Servicio post-venta proporcionado: Dirige disponible para mantener la maquinaria en ultramar Garantía: 12 meses
Alta luz:

rollo de la barandilla de 2.5m m anterior

,

10m / rollo mínimo de la barandilla que forma la máquina

Puede ser modificado para requisitos particulares si usted necesita modificar el formato.



Rodillo de la barandilla de tres ondas que forma la máquina



Parámetros de la máquina de I.Basic

  1. Propiedades mecánicas y especificaciones de materias primas
  2. Material: Hoja galvanizada Q345B
  3. Grueso: 2.5~3.0m m
  4. Anchura: 450-476m m
  5. Peso: 65KG
  6. Especificaciones de productos
  7. Producto: dibujo del subproducto
  8. Anchura del producto: ± 5m m de 310m m
  9. Altura del producto: ± 5m m de 81m m
  10. Especificaciones de producto
  11. Formación de método: Formación Cold roll
  12. Velocidad de la producción: ≤10m/minuto
  13. Dirección de alimentación: alimentación izquierda
  14. Voltaje principal: 380V, 50Hz
  15. Poder total de la unidad: sobre 20.7KW
  16. Transporte del eje impulsor: 6026
  17. Elevación de Turbo: SWL10-3/23-FU3
  18. Motor de la impulsión principal: YVP180M-4-15
  19. Reductor: ZQ500-48.57
  20. Material del tablón: A3
  21. Material del eje: 40
  22. Material del molde: Gcr15



II.Overview de la estructura del equipo

El marco de equipo es procesado por la placa de acero A3, después del tratamiento de envejecimiento, de la estructura de 3 rodillos, de 1 superior y de 2 más bajos, el rodillo más bajo adopta una estructura fija, el rodillo superior adopta el ajuste del movimiento del resbalador, y 3 sistemas de impulsión de la caja de la turbina son conducidos por el motor para ajustar el superior y más bajo la caja de la turbina es conectada por una biela para asegurar la sincronización de 3 sistemas de cajas, y las 3 placas de pared independientes son conectadas por un eje para asegurar el paralelismo de la máquina entera. El diámetro del eje de rodillo es 110m m. Hay dos sistemas de moldes en los left and right, uno para el arco interno y uno para el arco externo, y un sistema del motor principal 15KW. Es conducido por un reductor ZQ500, que conduce los ejes más bajos izquierdos y derechos a través de los engranajes. El módulo del engranaje es 10m, uno para cada uno izquierdo y derecho. El producto se procesa a través de la consola de la operación.



Lista de control de la configuración de III.Equipment



No



Nombre de parte



Cantidad

1



Formación del molde



Un sistema de moldes en cada lado

2



motor impulsor 15KW



1Set

3



Formación del eje del molde



3Sets

4



Elevación de Turbo



3Sets

5



Motor impulsor de elevación



1Set

6



Reductor ZQ500



1Set

7



Consola eléctrica



1Set

8



Perno de ancla del equipo



1Set
