Máquina de la Cerrar-Soldadura de poste ligero
Created with Pixso.

Máquina modelo de la Cerrar-soldadura de HM800-14000 poste ligero para el alto palo monopolar

Máquina modelo de la Cerrar-soldadura de HM800-14000 poste ligero para el alto palo monopolar

Nombre De La Marca: CMC
Model Number: HM800/14000
MOQ: 1 set
Precio: according to the machine requirement
Condiciones De Pago: T/T, L/C
Capacidad De Suministro: Según el requisito de cliente
Información detallada
Lugar de origen:
WUXI, CHINA
Garantización:
1 año
Tipo de producto:
Redondo, poligonal
El color:
Modificado para requisitos particulares
Forma de las piezas:
Conical, polígonal, octogonal
Utilización:
Soldadura del tubo
Detalles de empaquetado:
desmontaje, desnudo, conveniente para el envío del envase
Capacidad de la fuente:
Según el requisito de cliente
Resaltar:

máquina de 12000m m poste ligero

,

Máquina de 5

Descripción de producto

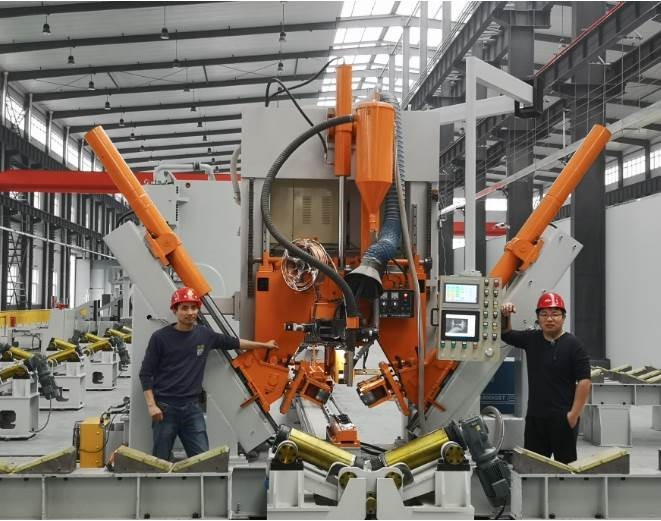

(Maestro alto) Máquina de soldadura de cerradura por polos

Modelo: HM800/14000/Soldadura por arco sumergido







Tipo de rodillo de mesa de descarga

Diseñado especialmente para el monopolio, el poste de mástil alto, el poste de comunicación 5G y el poste de faro de calle normal



Diámetro: 200-800 mm, espesor: 4-12 mm, longitud: 14000 mm



Opciones de diámetro: 60~800 mm, espesor: 3~12 mm, longitud: 14000 mm



Máquina de soldadura de arco único de alambre único sumergido





Aplicación:adecuado para soldadura de cierre automático longitudinal de postes de larga longitud y medianas dimensiones, como postes 5G, monopolos, postes de mástil y postes normales de faro



Esta máquina suele ser adecuada para soldar polos poligonales y cónicos de tamaño medio, especialmente adecuada para el polo que sólo tiene una costura.El carrito está equipado con un motor de velocidad ajustableEl cilindro hidráulico hace que la rueda de presión apriete el poste y soldar al mismo tiempo.



Características patentadas:



1. ajuste automático CNC, sistema CNC, con el cambio de diámetro del poste, ajustar automáticamente la presión, ajustar automáticamente la posición del pie de presión,automáticamente coinciden con la velocidad de alimentación y la posición, mantener la costura de soldadura siempre en estado cerrado, para garantizar la soldadura sin problemas.



2.Sobre la base de la calificación del proceso anterior, después de la soldadura, no hay torsión de la soldadura del poste,y no hay necesidad de personal para pinchar y girar la varilla en la parte posterior de la máquina para centrar la soldadura.



3.El poste de conducción se controla mediante conversión de frecuencia, con función de frenado eléctrico para garantizar la estabilidad de la soldadura de la cabeza y la cola,Este sistema puede soldar el poste de extremo pequeño a extremo inferior área completa y casi ninguna longitud izquierda de soldaduraDe esta manera se reduce el trabajo manual del siguiente proceso.



4.El número de rodillos de sujeción es de 3 juegos, la ventaja es reducir la presión del rodillo a la superficie del poste, y reducir el arañazo en la superficie.,puede ser de igual diámetro o cónico.



5El carro de tipo empujador con función motorizada de retorno rápido, no necesita que el operador empuje manualmente y reduce la intensidad de trabajo de los operadores.



6El carril de empuje trasero con dispositivo de sujeción neumática, es simple y rápido en comparación con la sujeción manual.



7Función de soldadura por arco sumergido



8El lado de descarga es de tipo rodante, que es conveniente para la carga y descarga, y es propicio para realizar la automatización de materiales aguas arriba y aguas abajo.La carga y la descarga pueden estar en el mismo lado para que el operador evite el movimiento de larga distanciaEl operador sólo necesita trabajar en la posición de la máquina anfitriona, lo que reduce en gran medida la intensidad de trabajo.



9.Con el dispositivo de guía de postes traseros, se puede ajustar de forma adaptativa.En la operación práctica, la posición de la costura de soldadura rara vez se ajusta, lo que reduce la intensidad de trabajo de los operadores.



10A través de la cámara instalada en la cabeza de la máquina, la costura de soldadura se refleja en la pantalla del panel de control principal, lo que hace que el seguimiento de la costura de soldadura sea simple y fácil.y reducir la intensidad de trabajo del operador para el monitoreo de la soldadura- ¿ Qué?



11El sistema de presión de aceite y CNC desarrollado por el propio fabricante, hace que el poste de soldadura sea redondo y la deformación sea pequeña.



12- Operador: 1 persona.

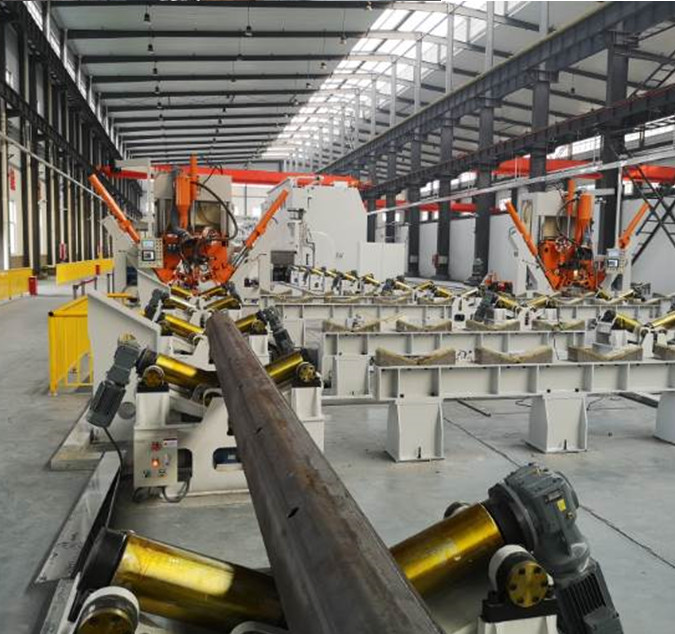

13.Rale de descarga de rodillos, 5 conjuntos (apto para poste de 12,14 m)



14De acuerdo con el diseño del taller del comprador, se pueden suministrar máquinas con diferentes direcciones de trabajo.



15Para los requisitos especiales de los clientes, la máquina puede ser especialmente diseñada y fabricada para satisfacer diferentes polos en todo el mundo



16.Opción: El sistema de bloques de cobre de enfriamiento, (Este dispositivo está dentro del polo de luz para aumentar la tasa de penetración de la soldadura) Con 2 conjuntos de bloques de cobre de acuerdo para polos cónicos y octogonales



17Opción: el rodillo de sujeción adecuado para postes normales de faro de calle, el rango de diámetro se amplía a: 60~800mm





La máquina consta de las siguientes partes:

1.Longa mesa de trabajo para el movimiento de carros

2Cuadro del pórtico principal

3- Sistema de transmisión de carros

4.Rale de descarga de rodillos, 5 conjuntos (apto para poste de 12,14 m)

5.Incluidos los rodillos de sujeción, adecuados para postes de tamaño medio)

6Sistema de soldadura por arco sumergido, con sistema de alimentación de alambre

7Sistema de recuperación de flujo

8Sistema hidráulico

9. Sistema de control

10.Rollas de sujeción, de acuerdo con los requisitos de los postes del cliente.

Con 1 juego adecuado para el monopolio de mástil alto, 5G molde de palo.

Opcional: 1 conjunto adecuado para postes normales de faro de calle,diámetro mínimo de 60 mm ((postes redondos y postes cónicos)

Opcional: 1 conjunto adecuado para postes normales de faro de calle, con un diámetro mínimo de 60 mm (postes octogonales)

Opcional: Un conjunto de dispositivos de sujeción traseros adecuados para postes normales de faroles. (Incluye una pequeña herramienta, adecuada para postes de longitud muy corta, como un brazo de 1 ~ 2 metros de largo)

11.Opción: El sistema de bloques de cobre de enfriamiento, (Este dispositivo está dentro del polo de luz para aumentar la tasa de penetración de la soldadura) Con 2 conjuntos de bloques de cobre de acuerdo para polos cónicos y octogonales





Especificaciones

Parámetro técnico
1 Diámetro del poste

200-800 mm

Opción:60 ~ 800 mm

2 Duración máxima del poste 14000 mm
3 espesor del poste

4 ~ 12 mm, Q235, Q345

Opción: faro de calle normal, espesor mínimo:3 mm

4 Cuantidad de pies de sujeción 3 juegos
5 Potencia del motor de la bomba de aceite 4 + 4 KW
6 Potencia del motor móvil 4 kW, ajustable a velocidad
7 Trazo de prensado vertical 800 mm
8 Alturas de funcionamiento La distancia desde el ángulo inferior del poste hasta el suelo: 750 mm
9 Máquina de soldadura

Las demás:

Soldadura por arco sumergido

Configuración estándar:Cable de arco único, 1000A

10 Diámetro del alambre de soldadura El diámetro del alambre de soldadura está sujeto al grosor de los postes.
11 Velocidad de soldadura

0.8 ~ 3 m/min ajustable sin pasos

Nota: espesor diferente, velocidad diferente)

12 Tasa de penetración de la soldadura 80 por ciento
13 Componentes eléctricos Schneider (francés)
14 Sistema CNC PLC Siemens (Alemania)
15 Marca de las máquinas de soldadura HUAYUAN
16 Peso 12 toneladas
17 Las dimensiones

La longitud de la línea de banda es igual o superior a:

(LXWXH)

18

Opción



El sistema de bloques de cobre de enfriamiento, (Este dispositivo está dentro del polo de luz para aumentar la tasa de penetración de la soldadura) Con 2 conjuntos de bloques de cobre para polos cónicos y octogonales
19 Opción

Opcional: 1 conjunto adecuado para postes normales de faro de calle,diámetro mínimo de 60 mm ((postes redondos y postes cónicos)

Opcional: 1 conjunto adecuado para postes normales de faro de calle, con un diámetro mínimo de 60 mm (postes octogonales)

Opcional: Un conjunto de dispositivos de sujeción traseros adecuados para postes normales de faro. (Incluye una herramienta pequeña, adecuada para postes con una longitud muy corta, como un brazo de 1 ~ 2 metros de largo)
