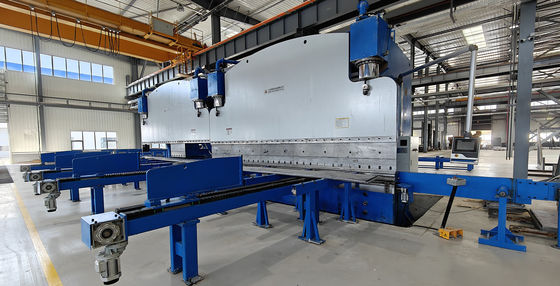

Máquina de freno de presión hidráulica CNC de 650 toneladas para fabricar postes ligeros y mástiles altos

Máquina de frenado de prensa hidráulica rápida de CNC para hacer poste ligero y mástil alto

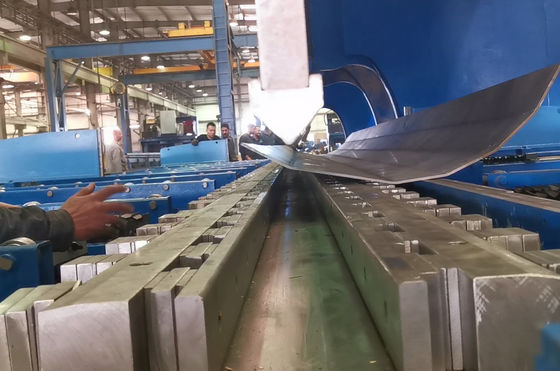

Aplicación: fabricación de postes luminosos y mástiles altos


Las partidas de opción:


Nota:Eje Y1, Y2------ Dos escalas lineales instaladas a ambos lados del carrete para controlar los cilindros.II Principales prestaciones:

1 El marco de la máquina está compuesto por el tanque, la mesa de trabajo, las carcasas izquierda y derecha y

Así que tiene una alta resistencia y buena rigidez.

el estrés.

2 Principio de trabajo de sincronización de las dos máquinas:Adoptar el sistema eléctrico-hidráulico

La válvula proporcional es fabricada por la empresa BOSCH con muy buen rendimiento, como una pequeña fricción entre los pares de acción mecánica,amplificador electrónico fino y imán eléctrico con alta fuerza de control y acción continuaHay dos visores de raster en ambos lados de la máquina para inspeccionar la posición de la ram continuamente y devolver la señal al sistema de control,Entonces el sistema de control controlará la válvula eléctrico-hidráulico para hacer dos cilindros sincronización en una máquinaDebido a que los visores de raster están instalados en placas C, no directamente en placas de la carcasa, la desviación de ram y marco durante el trabajo no afectará su precisión de medición y control.Cuando dos máquinas trabajan juntas, el potencialómetro diferencial instalado entre dos máquinas transferirá la señal de sincronización mecánica a una electrónica y la enviará a la placa de sincronización y al sistema de control.La señal será amplificada por un amplificador BOSCH para controlar la sincronización de ambas máquinas mediante el control de la válvula proporcional eléctrico-hidráulicoAsí, la sincronización de dos máquinas se logra con una alta precisión.

3 A través del ordenador,el operador podía comunicarse con la máquina.El ordenador tiene varios lenguajes de servicio,calcula y ajusta la fuerza de flexión automáticamente.También podría calcular y controlar el punto muertoLos trazos (Y1, Y2) de ram podrían hacer una pequeña inclinación para satisfacer los requisitos especiales del usuario.

4 Equipado con un buen sistema de guía, un sistema de medición de posición y un sistema de equilibrio hidráulico para satisfacer los requisitos del trabajo de longitud completa y el trabajo excéntrico.

5 La unidad de compensación de la mesa de trabajo se adopta para compensar la desviación de la máquina durante el trabajo para asegurar la precisión de la pieza de trabajo.

6 La superficie del cilindro tiene un buen desgaste y tratamiento térmico, por lo que tiene una buena lubricación y una larga vida útil.
