El modelo de freno de presión hidráulico CNC TANDEM: 2-WE67K-400/7000

April 11, 2025

El sistema de frenado de presión hidráulico CNC TANDEM

Modelo: 2-WE67K-400/7000

Aplicación: fabricación de postes luminosos y mástiles altos

Características técnicas
1	El tipo		Muchos- ¿ Qué?- Máquina Tandem Hidráulica CNC eléctrica - sincronizador hidráulico
2	Fuerza de trabajo		2X400 toneladas
3	Duración de la tabla		2X70Las demás:
4	distancia entre marcos		56Las demás:
5	Profundidad de la garganta		Las demás:
6	Altura abierta		970 mm
7	Infarto cerebral		320 mm
8	Trabajo Velocidad	Descarga	60 mm/s
		Trabajo	7 mm/s
		Regreso	60 mm/s
9	Motor principal		2x30kw
10	Sistema CNC		Tipo: DELEM DA53T Delem Co., Países Bajos 2 (Y1, Y2)+sistema de coronación de la mesa
11	Herramienta		Ver la página siguiente CuadroconMecha) elsistema de coronación nical
12	Sello en los cilindros		Tipo NOK o SKF
13	Componentes hidráulicos		Se trata de un producto de fabricación en la que se utilizan productos de fabricación en el mercado., Alemania
14	Bombas hidráulicas		SUNNY (HYTEK)Estados Unidosmarca hecha en China
15	Sensor de visualización de raster lineal		FAGAR, España
16	Elementos eléctricos principales en el gabinete		El Sr. Schneider,Fráncicoe Marca
17	peso		2x50000 kg
18	Tamaño total ((mm) LxWxH		2x72Se trata de un sistema de control de las emisiones. Alturas por encima del piso: 4500 Duración total con sistema de descarga lateral: 17500 Ancho total con soporte frontal:4040
19	Embalaje:		La máquina se desmontará durante el transporte.

Detalles de las herramientas de los frenos de prensa

Con el 1	Un soporte para herramientas, de 18 mm de espesor, adecuado para poste de calle. L = 14Cuadrados
Opción 1	una herramienta de montaje,para el poste de la calle octogonal, Min. 60 mm OD poste de luz octogonal del tipo cónico L = 14Cuadrados
Opción 2	Un conjunto de muescas de fondo en V, para poste de calle octogonal y poste de mástil alto 150x150 14 metros
Opción3	Herramienta cónica de doble velocidad cónica velocidad de afilado 11/1000 (diámetro 60 ~ 236), 13/1000 (diámetro 60 ~ 268), grosor del poste: 3 ~ 4 mm 7 veces herramienta cónica de tipo de formación Apto para postes cónicos tlongitud total del molde 16metros, tipo de sección,
con4	Soporte de herramienta cónico en ambos lados, soporte para herramientas, 6,5 m, para el lado grande de la herramienta

Opción5	Tipo de empuje Sistema de descarga lateral del poste ligero
Opción6	Función de diagnóstico remoto. T.El proveedor de la máquina puede ayudar al cliente en el diagnóstico remoto de fallos y el ajuste remoto de parámetros.
Opción7	Sistema de flexión automática del poste de luz Incluyendo: A. No.Carruaje de retención de placas de acero - ¿ Qué?Grúa de carga C. ¿ Qué?Rodillos laterales de placas de acero y soportes D. ¿ Qué?Sistema de alimentación de placas CNC ¿ Qué es eso?Dispositivo de posición lateral - ¿ Por qué?Extensión del sistema de descarga lateral ¿ Qué pasa?Sistema de descarga lateral y bastidor de almacenamiento
Opción8	Piezas de repuesto (para 400 modelo de tonelada)

Desempeño principal- ¿ Por qué?

Y1- ¿ Qué?Eje Y2 ---- Dos escalas lineales instaladas en ambos lados de la ramera para controlar los cilindros.
El marco deLa máquina está compuesta por el tanque, la mesa de trabajo, las carcasas izquierda y derecha y la ram.

Así que tiene una alta resistencia y buena rigidez

Principio de trabajo de sincronización

El freno de presión Adopción de una válvula eléctrico-hidráulica proporcional para garantizar la sincronización de ambos cilindros.La válvula proporcional es fabricada por la empresa BOSCH-Rexroth con muy buen rendimiento como la pequeña fricción entre pares de acción mecánica, un amplificador electrónico fino y un imán eléctrico con una gran fuerza de control y una acción continua.Hay dos raster displayers en ambos lados de la máquina para obtener la señal de la posición de ram continuamente y alimentar de nuevo la señal al sistema de control, entonces el sistema de control controlará la válvula eléctrico-hidráulico para hacer dos cilindros sincronización en una máquina.

Otro Debido a que los visores de raster están instalados en placas de C, no en placas de carcasa directamente, la desviación de ram y marco durante el trabajo no afectará su precisión de medición y control
Alrededor de dos unidades de sincronización de trabajo principal:

Si necesita dos unidades trabajando juntas, sólo necesita girar el interruptor a la posición de sincronización en el panel de control de la unidad principal.Ambas señales de posición de la unidad se enviarán al sistema de control CNC (sistema Delem), y la señal de salida del sistema CNC se enviará a la válvula proporcional y la válvula de precarga.velocidad de presión y velocidad de retorno para mantener las dos unidades Sincronización con alta precisión

A través de la computadora- ¿ Qué?el operador podría comunicarse con la máquina. La computadora tiene varios lenguajes de servicio, calcular y ajustar la fuerza de flexión automáticamente. También podría calcular y controlar el punto muerto,punto de cambio de velocidadLos trazos (Y1, Y2) de ram podrían hacer una pequeña inclinación para satisfacer las necesidades especiales del usuario.
Equipado con un buen sistema de guía, sistema de medición de posición y sistema de equilibrio hidráulico para satisfacer los requisitos del trabajo de longitud completa y el trabajo excéntrico.
La unidad de compensación de la mesa de trabajo se adopta para compensar la desviación de la máquina durante el trabajo para asegurar la precisión de la pieza de trabajo
La superficie del cilindro tiene buen desgaste y tratamiento térmico, por lo que tiene una buena lubricación y larga vida útil

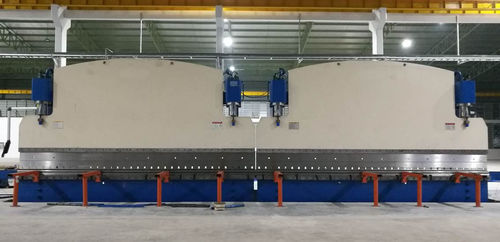

Parte delantera de la máquina

último caso de la compañía sobre El modelo de freno de presión hidráulico CNC TANDEM: 2-WE67K-400/7000 0

último caso de la compañía sobre El modelo de freno de presión hidráulico CNC TANDEM: 2-WE67K-400/7000 1

El Sid de la máquina

último caso de la compañía sobre El modelo de freno de presión hidráulico CNC TANDEM: 2-WE67K-400/7000 2

último caso de la compañía sobre El modelo de freno de presión hidráulico CNC TANDEM: 2-WE67K-400/7000 3

El SSistema de descarga
