HM800/12000 Máquina de soldadura para postes de luz

MÁQUINA DE SOLDADURA CNC PARA POSTES -

Modelo: HM800/12000, HM800/13000, HM800/14000,

Tipo de rodillo

Especialmente diseñada para postes de alumbrado público normales, monomástiles, postes de mástil alto, postes de comunicación 5G.

Rango de diámetro: 60~800 mm, Espesor: 3~12 mm

Máquina de soldadura por arco sumergido de un solo alambre y un solo arco estándar

Ámbito de aplicación: adecuada para soldadura automática longitudinal de cierre de postes de tamaño mediano y gran longitud, como postes 5G, monomástiles, postes de mástil alto y postes de alumbrado público normales

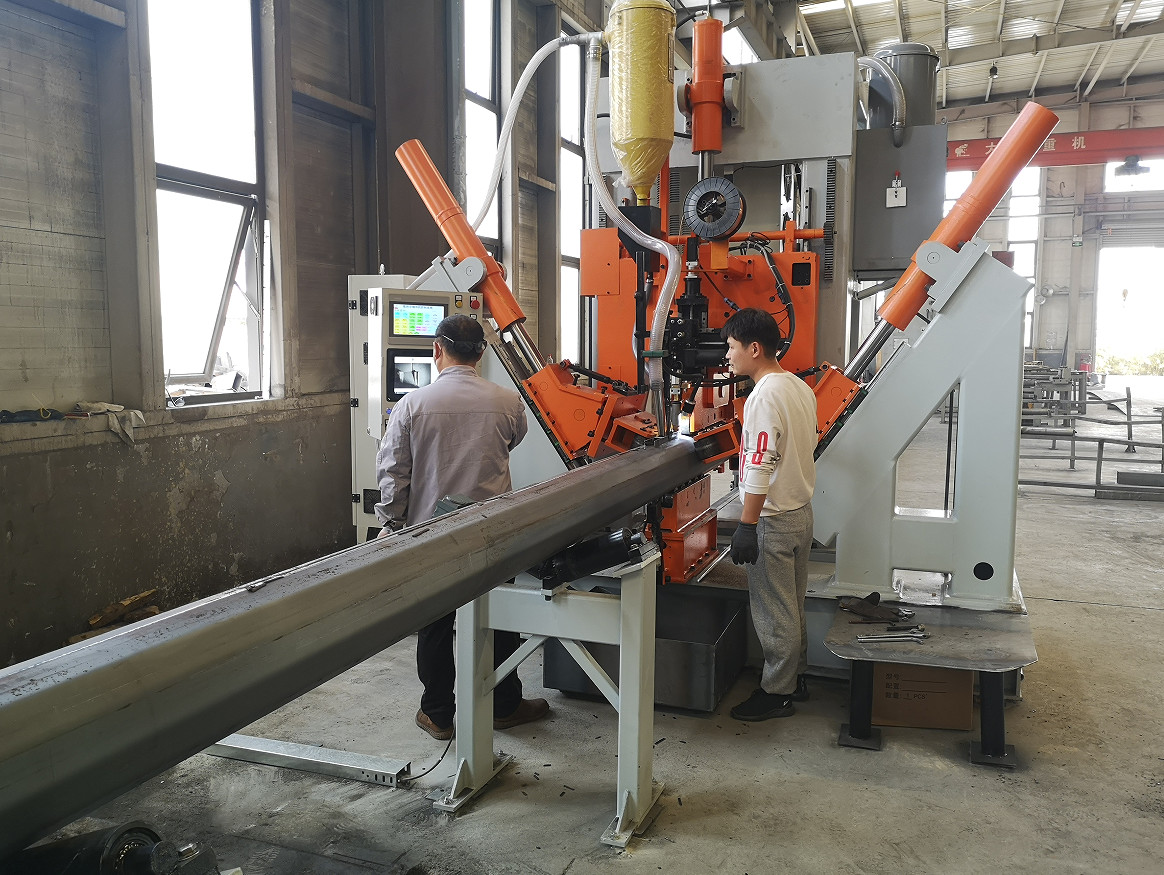

Esta máquina suele ser adecuada para soldar postes poligonales y cónicos de tamaño mediano, especialmente adecuada para postes que solo tienen una o dos costuras. Es una línea de soldadura automática. El carro está equipado con un motor de velocidad ajustable, que puede tirar del poste para moverlo. El cilindro hidráulico hace que la rueda de presión apriete el poste y suelde al mismo tiempo.

Características propias:

• Ajuste automático CNC, sistema CNC, con el cambio del diámetro del poste, ajusta automáticamente la presión, ajusta automáticamente la posición del prensatelas, ajusta automáticamente la velocidad y la posición de alimentación, mantiene la costura de soldadura siempre en estado cerrado, para asegurar una soldadura suave.

• Sobre la base de la calificación del proceso anterior, después de la soldadura, no hay torsión de la soldadura del poste, y no hay necesidad de que el personal haga palanca y tuerza la varilla en la parte posterior de la máquina para centrar la soldadura.
• El poste de accionamiento se controla mediante conversión de frecuencia, con función de parada de freno eléctrico para asegurar la estabilidad de la soldadura de la cabeza y la cola, este sistema puede soldar el poste desde el extremo pequeño hasta el área completa del extremo inferior y casi sin longitud restante fuera de la soldadura. De esta manera se reduce el trabajo manual del siguiente proceso.
• El número de rodillos de sujeción es de 3 juegos, la ventaja es reducir la presión del rodillo sobre la superficie del poste y reducir los arañazos en la superficie. Es adecuado para la producción de postes octogonales, poligonales y cónicos. Puede ser de igual diámetro o cónico.
• El carro de tipo empuje con función de retorno rápido motorizado, no necesita que el operador lo empuje hacia atrás manualmente y reduce la intensidad de trabajo de los operadores.
• El carro de empuje trasero con dispositivo de sujeción neumática, es simple y rápido en comparación con la sujeción manual.
• Función de soldadura por arco sumergido
• El lado de descarga es de tipo rodillo, lo que es conveniente para la carga y descarga, y es propicio para realizar la automatización de los materiales aguas arriba y aguas abajo. La carga y descarga pueden ser en el mismo lado para que el operador evite el movimiento a larga distancia. El operador solo necesita trabajar en la posición de la máquina principal, lo que reduce en gran medida la intensidad de trabajo.
• Con dispositivo de guía trasera del poste, se puede ajustar de forma adaptativa. En la operación práctica, la posición de la costura de soldadura rara vez se ajusta, lo que reduce la intensidad de trabajo de los operadores.
• A través de la cámara instalada en el cabezal de la máquina, la costura de soldadura se refleja en la pantalla del panel de control principal, lo que facilita y simplifica el seguimiento de la costura de soldadura y reduce la intensidad de trabajo del operador para el monitoreo de la soldadura.El sistema de presión de aceite y CNC de desarrollo propio, que hace que el poste soldado sea redondo y la deformación sea pequeña
• Operador: 1 persona.
• Bastidor de rodillos de descarga, 5 juegos (adecuado para postes de 12,14 m)
• De acuerdo con la disposición del taller del comprador, se pueden proporcionar máquinas con diferentes direcciones de trabajo
• Para los requisitos especiales de los clientes, la máquina puede ser especialmente diseñada y fabricada para satisfacer diferentes postes en todo el mundo

Artículos opcionales

16.1

Máquina conectada a Internet en el taller del usuario

Puede proporcionar datos de gestión de la producción: tiempo de encendido, tiempo de soldadura, tiempo de corte, tiempo sin soldadura, cantidad de producción, etc.

Función de diagnóstico remoto. El proveedor de la máquina puede ayudar al cliente en el diagnóstico remoto de fallas y el ajuste remoto de parámetros. Conveniente para que los clientes reanuden rápidamente la producción.

16.2 Sistema de carga y descarga de postes de alumbrado público:

En el lado izquierdo de la máquina, hay un bastidor de almacenamiento, que puede almacenar de 20 a 30 postes (el número varía según el tamaño de los postes). Después de completar la soldadura, presione el botón y el poste de alumbrado público se descargará para descargar En el bastidor de almacenamiento que está en el lado derecho de la máquina, puede almacenar 20 postes (el número varía según el tamaño de los postes)

16.3 Piezas de repuesto, según la lista

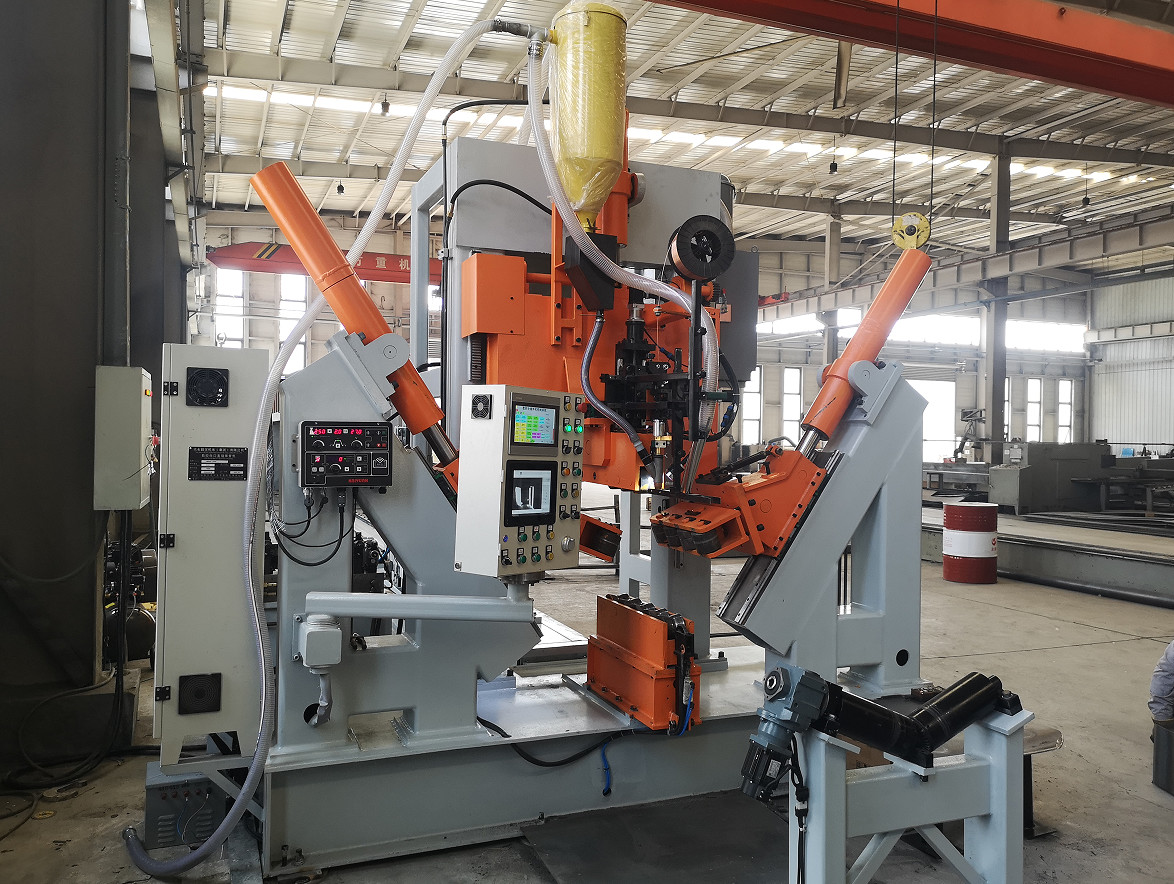

La máquina consta de las siguientes partes:

Mesa de trabajo larga para el movimiento del carro
Estructura principal del pórtico
Sistema de accionamiento del carro
Bastidor de rodillos de descarga, 5 juegos (adecuado para postes de 13 m)
Parte de sujeción hidráulica (incluidos los rodillos de sujeción, adecuados para postes de tamaño mediano)
Sistema de soldadura por arco sumergido, con sistema de alimentación de alambre
Sistema de recuperación de flujo
Sistema hidráulico
Sistema de control

Rodillo de sujeción, de acuerdo con los requisitos del poste del cliente.

Con:

1 juego adecuado para moldes de monomástiles de mástil alto, postes 5G.

1 juego adecuado para postes de alumbrado público normales, diámetro mínimo de 60 mm (postes redondos y cónicos)

1 juego adecuado para postes de alumbrado público normales, diámetro mínimo de 60 mm (poste octogonal)

1 juego de dispositivos de sujeción traseros adecuados para postes de alumbrado público normales. (Incluye una herramienta pequeña, adecuada para postes con una longitud muy corta, como un brazo de 1~2 metros)
