Inicio ProductosMáquina de la Cerrar-Soldadura de poste ligero

Máquina del polo ligero con la soldadura al arco sumergida, CO2 500/14000 de soldadura hermético a los gases

Máquina del polo ligero con la soldadura al arco sumergida, CO2 500/14000 de soldadura hermético a los gases

Máquina del polo ligero con la soldadura al arco sumergida, CO2 500/14000 de soldadura hermético a los gases
Light pole machine with Submerged Arc Welding , CO2 Gas-shielded welding  500/14000
Máquina del polo ligero con la soldadura al arco sumergida, CO2 500/14000 de soldadura hermético a los gases Máquina del polo ligero con la soldadura al arco sumergida, CO2 500/14000 de soldadura hermético a los gases Máquina del polo ligero con la soldadura al arco sumergida, CO2 500/14000 de soldadura hermético a los gases Máquina del polo ligero con la soldadura al arco sumergida, CO2 500/14000 de soldadura hermético a los gases Máquina del polo ligero con la soldadura al arco sumergida, CO2 500/14000 de soldadura hermético a los gases

Ampliación de imagen :  Máquina del polo ligero con la soldadura al arco sumergida, CO2 500/14000 de soldadura hermético a los gases

Datos del producto:
Lugar de origen: Wuxi, China
Nombre de la marca: CMC
Número de modelo: 500/14000
Pago y Envío Términos:
Cantidad de orden mínima: 1 set
Precio: negotiation
Detalles de empaquetado: Plataforma del metal
Tiempo de entrega: 50-60 días
Condiciones de pago: En fábrica/MANDO SHANGAI CIF

Máquina del polo ligero con la soldadura al arco sumergida, CO2 500/14000 de soldadura hermético a los gases

descripción
Alta luz:

soldadora automatizada

,

Soldadora de poste

Detalle rápido:



Nombre El otro nombre Marca CMC
Máquina de la cerrar-soldadura del polo ligero

Soldador de la costura

Soldadora cercana

Soldadora de poste

Soldadora del tubo



Característica Diseñado especialmente para el polo del círculo y del polígono/el tubo
Capacidad de soldadura

Diámetro: 60-500m m

Grueso: 2.8-6m m

Longitud: 14 metros máximos

Nuestros modelos

300/12000-16000

500/12000-16000





MÁQUINA DE POSTE SHUT-WELDING

MODELO: 500/14000

(La longitud puede ser modificada para requisitos particulares)



Características propietarias



El ajuste automático del control 1.CNC, sistema de control del CNC, como los cambios del diámetro del polo ligero, ajusta automáticamente la presión de fijación con abrazadera, ajusta automáticamente la posición del rodillo de fijación con abrazadera, automáticamente partido la velocidad de alimentación y posición, y mantiene la costura de soldadura siempre un estado cerrado para asegurar la soldadura lisa.



2. en base de la calificación del proceso anterior, después de soldar con autógena, no hay torsión de la costura de soldadura, y no hay necesidad de personales de alzaprimar y de torcer el polo en la parte posterior de la máquina para centrar la soldadura.



3.The que conduce el polo es controlado por la conversión de frecuencia, con la función eléctrica de la parada del freno para asegurar la estabilidad de la cabeza y la soldadura de la cola, este sistema puede soldar con autógena el polo del pequeño extremo al área completa del final inferior y a casi ninguna longitud izquierda fuera de la soldadura. Esta manera se reduce el funcionamiento manual del proceso siguiente.



4.The que afianza el rodillo con abrazadera es 8 sistemas de toda la diversa dirección, la ventaja es reducir la presión del rodillo a la superficie del polo, y reduce el rasguño en la superficie. Es también conveniente para la producción de polos octagonales y de polos cónicos. (Nota: Para las máquinas con la unidad 6 que afianza el rodillo con abrazadera, debido al rodillo de fijación con abrazadera oblicuo y el rodillo de fijación con abrazadera superior, la distancia móvil es contraria durante el proceso del diámetro del polo de pequeño a grande, y no puede producir polos octagonales)



5.The que empuja el tipo carretilla con la función trasera de vuelta rápida motorizada, ningún operador de la necesidad para empujar detrás manualmente y él reduce la intensidad de trabajo de operadores.



6.Back que empuja el tipo carretilla con el cepo neumático, comparada con la fijación con abrazadera manual, simple y rápida)



función de la soldadura al arco 7.Submerged.



8.Loading y la descarga están en un lado de la máquina para evitar el movimiento de larga distancia de operadores. Los operadores necesitan solamente trabajar cerca la cabeza soldadora, que reduce grandemente la intensidad de trabajo de operadores



la estructura del multi-soporte 9.The en el frente de la máquina se utiliza para apoyar el polo de luz de calle. No hay diseño delantero tradicional de la carretilla de la ayuda, ninguna necesidad de apartar manualmente la carretilla delantera de la ayuda, y la carga y la descarga del polo es simples reducir la fuerza manual



dispositivo de guía de la parte posterior del polo 10.with.



artículos 11.Option:



(11,1) a través de la cámara instalada en la cabeza de la máquina, la costura de soldadura se refleja en la pantalla del panel de control principal, haciendo el seguimiento de la costura de soldadura simple y fácil, y la reducción de la intensidad de trabajo del operador para supervisar de la soldadura.



(11,2) con el sistema conectado, después de que la máquina esté conectada con Internet en el lado del cliente, el proveedor de la máquina puede ayudar al cliente con diagnosis de falta remota y el ajuste remoto del parámetro. Es conveniente que los clientes reanuden rápidamente la producción.



(11,3) cargamentos del polo de luz de calle y sistemas de la descarga: En el lado izquierdo de la máquina, hay un estante del almacenamiento, que puede almacenar 20~30 polos (el número varía según el tamaño de los polos). Después de que se termine la soldadura, presione el botón, y el polo de luz de calle será descargado para descargar en el estante del almacenamiento que por el lado derecho de la máquina, él puede almacenar 20 polos (el número varía según el tamaño de los polos). No se requiere ninguna grúa de arriba de cada polo que carga a la descarga.





USO: PARA LA SOLDADURA CONTINUA POSTE DE AUTOMETIC



Es conveniente para el tipo de una pieza poligonal (octagonal) y polo ligero (cónico) de la forma cónica del círculo. es la línea de soldadura automática, la carretilla con velocidad que el motor ajustable de la frecuencia puede empujar el polo ligero del pequeño extremo a la cabeza de biela, el cilindro hidráulico a través de la cadena mecánica, empuje de la rueda de gusano la rueda de fijación con abrazadera para cerrar el polo y para hacer la soldadura al mismo tiempo.





La máquina incluye los elementos siguientes:



  1. Tabla de trabajo larga con el sistema de conducción del engranaje y del estante para la carretilla del empuje.
  1. La carretilla para empujar el polo, incluyendo velocidad ajusta el motor de la frecuencia, el sistema de conducción, el dispositivo de guía, y el sistema de fijación con abrazadera neumático.
  1. Unidad de fijación con abrazadera y de soldadura hidráulica, incluyendo los 8 sistemas que afianzan las ruedas con abrazadera para el polo poligonal y cónico, sistema de la guía
  1. El sistema de la soldadura al arco sumergida, incluyendo poder, sistema de alimentación del alambre de soldadura, flujo recicla el sistema, cable de toma de tierra de soldadura.
  1. con estándar favorable del rodillo mudo
  1. sistema hydráulico, válvula proporcional del CNC, bomba, motor, sistema de control
  1. Sistema neumático
  1. Sistema de control del CNC, pantalla táctil, PLC, software
  1. Cámara, sistema de seguimiento de la costura, incluyendo la lente, cámara, pantalla de visualización
  1. Sistema de control de Elctrical, incluyendo el conductor de la frecuencia, el panel de la operación, el cable etc.
  1. Artículos de la opción




CARACTERÍSTICAS TÉCNICAS
1 Diámetro realizable 60-500m m
2 Longitud realizable 14000 milímetros
3 Longitud de la carretilla 2000 MILÍMETROS
4 Grueso del polo ligero Diámetro del polo ligero: 60~500m m 2.5~4.5m m
Diámetro del polo ligero: 200~500m m 3~8 milímetros
5 Fijación de cantidad de los pies con abrazadera 8 unidades,
6 Poder del motor para la bomba 4 KILOVATIOS
7 Poder del motor para empujar el carro 4 kilovatios, CA apresuran el tipo cambiable.
8 Soldadora 500A, (soldadura al arco sumergida
9 Diámetro de alambre de soldadura 1.6~2.0 milímetros
10 Velocidad de trabajo 1~3m/min
11 Elementos eléctricos principales Schneider (marca de Francia)
12 Impulsión de la frecuencia del motor principal

Delta (marca de Taiwán)

Schneider (marca de Francia)

13 Marca del motor principal WNM, marca famosa china
14 Marca de soldadura del poder Panasonic (marca japonesa)
15 Válvula hidráulica principal Válvula de presión proporcional
16 Velocidad de la producción

8~12 pedazos/hora, sobre la base del polo de luz general de calle con una longitud de 6 metros, la operación real dependen del cargamento y de descargar la eficacia de operadores y de la selección de cargamento y de descargar los dispositivos



17 Número del operador 1 persona
18 Peso 8000 kilogramos (si con el cargamento y el sistema de la descarga, 7500kg)
19

Tamaños totales (milímetros)



31000x3200x4500 milímetro (LXWXH)



Máquina del polo ligero con la soldadura al arco sumergida, CO2 500/14000 de soldadura hermético a los gases 0

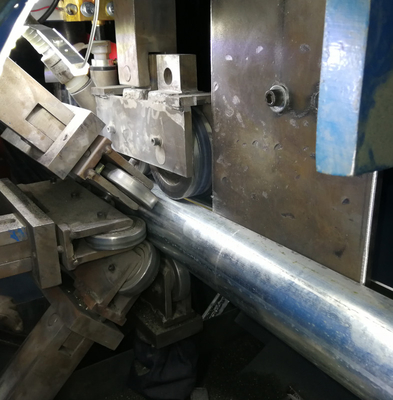

El ajuste automático del control del CNC, sistema de control del CNC, como los cambios del diámetro del polo ligero, ajusta automáticamente la presión de fijación con abrazadera, ajusta automáticamente la posición del rodillo de fijación con abrazadera, automáticamente partido la velocidad de alimentación y posición, y mantiene la costura de soldadura siempre un estado cerrado para asegurar la soldadura lisa.

Máquina del polo ligero con la soldadura al arco sumergida, CO2 500/14000 de soldadura hermético a los gases 1

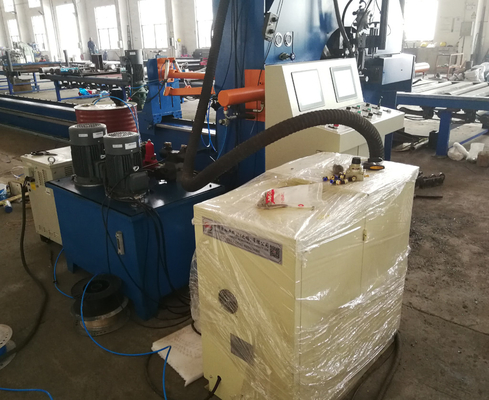

A través de la cámara instalada en la cabeza de la máquina, la costura de soldadura se refleja en la pantalla del panel de control principal, haciendo el seguimiento de la costura de soldadura simple y fácil, y la reducción de la intensidad de trabajo del operador para supervisar de la soldaduraMáquina del polo ligero con la soldadura al arco sumergida, CO2 500/14000 de soldadura hermético a los gases 2

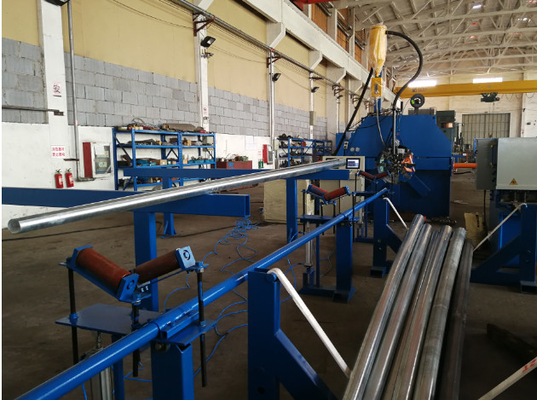

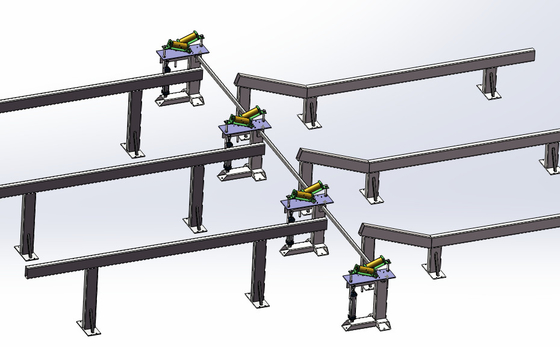

Cargamento del polo ligero de calle y sistema de la descarga: En el lado izquierdo de la máquina, hay un estante del almacenamiento, que puede almacenar 20 polos (el número varía según el tamaño de los polos). Después de que se termine la soldadura, presione el botón, y el polo de luz de calle será descargado para descargar en el estante del almacenamiento que por el lado derecho de la máquina, él puede almacenar 20 polos (el número varía según el tamaño de los polos). No se requiere ninguna grúa de arriba de cada polo que carga a la descarga.

Máquina del polo ligero con la soldadura al arco sumergida, CO2 500/14000 de soldadura hermético a los gases 3

.8~6m m, todo el polo pueden ser convenientes. Y fácil para la operación.
