Datos del producto:
|
| Material: | Acero | Tipo: | Redondo, poligonal, cónico |
|---|---|---|---|
| Uso: | Carretera, polo al aire libre, ligero | Altura: | los 8m, los 7m, los 6m |
| Servicio post-venta proporcionado: | Ingenieros disponibles mantener la maquinaria en ultramar | nombre: | Poste de luz de calle |
| Alta luz: | Corte del poste de luz a la línea de longitud,Línea del polo de luz de 8 m,Línea de corte de postes ligeros |
||

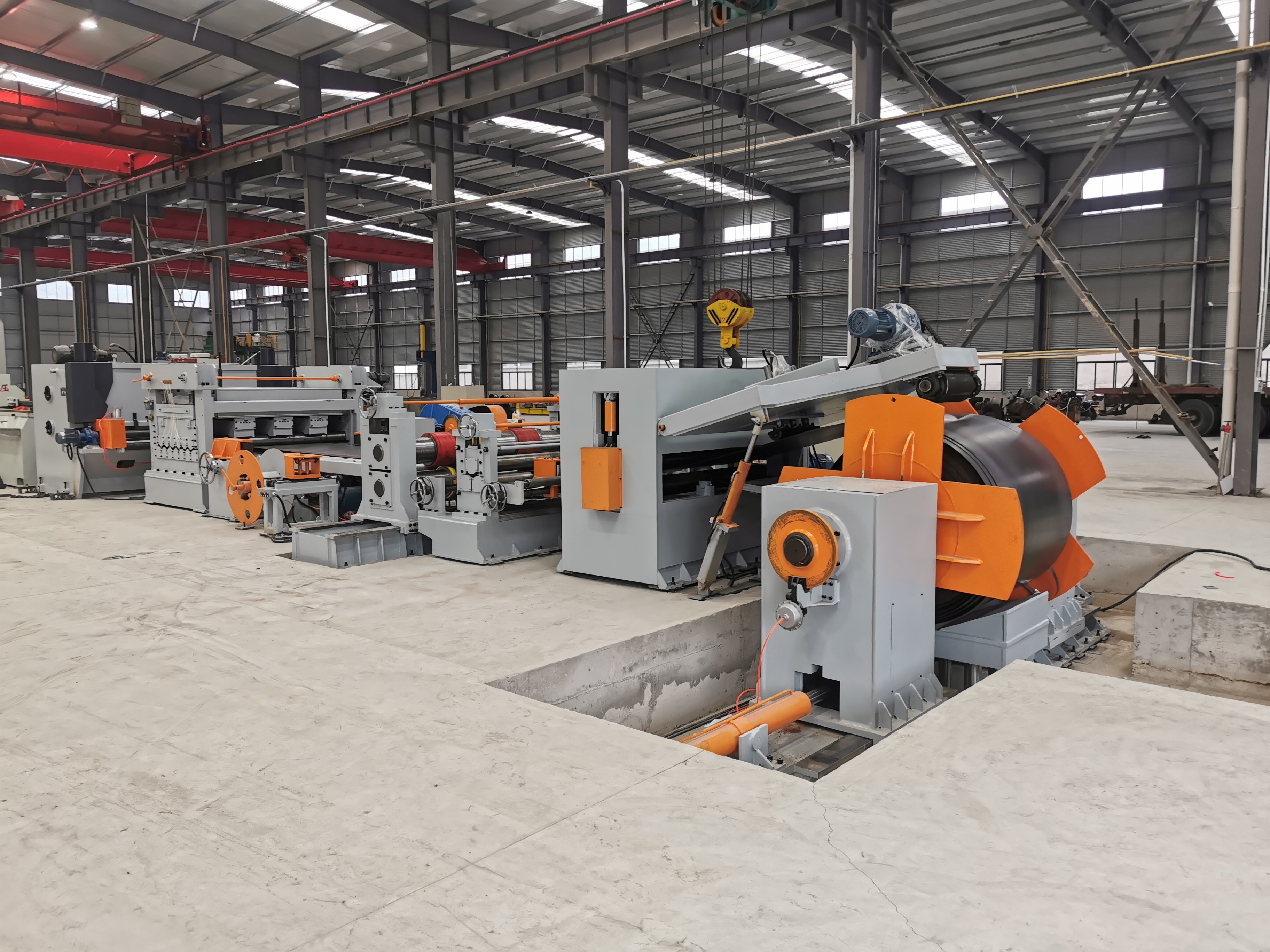

Línea de corte longitudinal para poste de luz modelo CTLA8x1800
(Tipo completamente automático, nivelación de 4 capas)
Parámetro técnico
Características propias:
Tipo completamente automático, si tiene el ancho correcto para el poste, longitud controlada por CNC, corte cónico con automatización, sistema automático de descarga y apilamiento de placas cónicas.
Con unidad de corte longitudinal de borde de raspado doble tipo dos cuchillas y unidad de corte cónico.
(Nota: sistema de apilamiento automático para placa de menos de 6 mm, placa de poste de luz)
Solicitud:
Es para el proceso de desenrollado, nivelación, corte, corte longitudinal de borde de raspado y corte cónico de material de poste de luz, para obtener una placa de acero de ancho pequeño de un lado, y de ancho grande de un lado.
Detalle del dispositivo
1. Carretilla rodante de carga de bobina de acero
ARRIBA y ABAJO: Hidráulico
Movimiento horizontal: motorizado

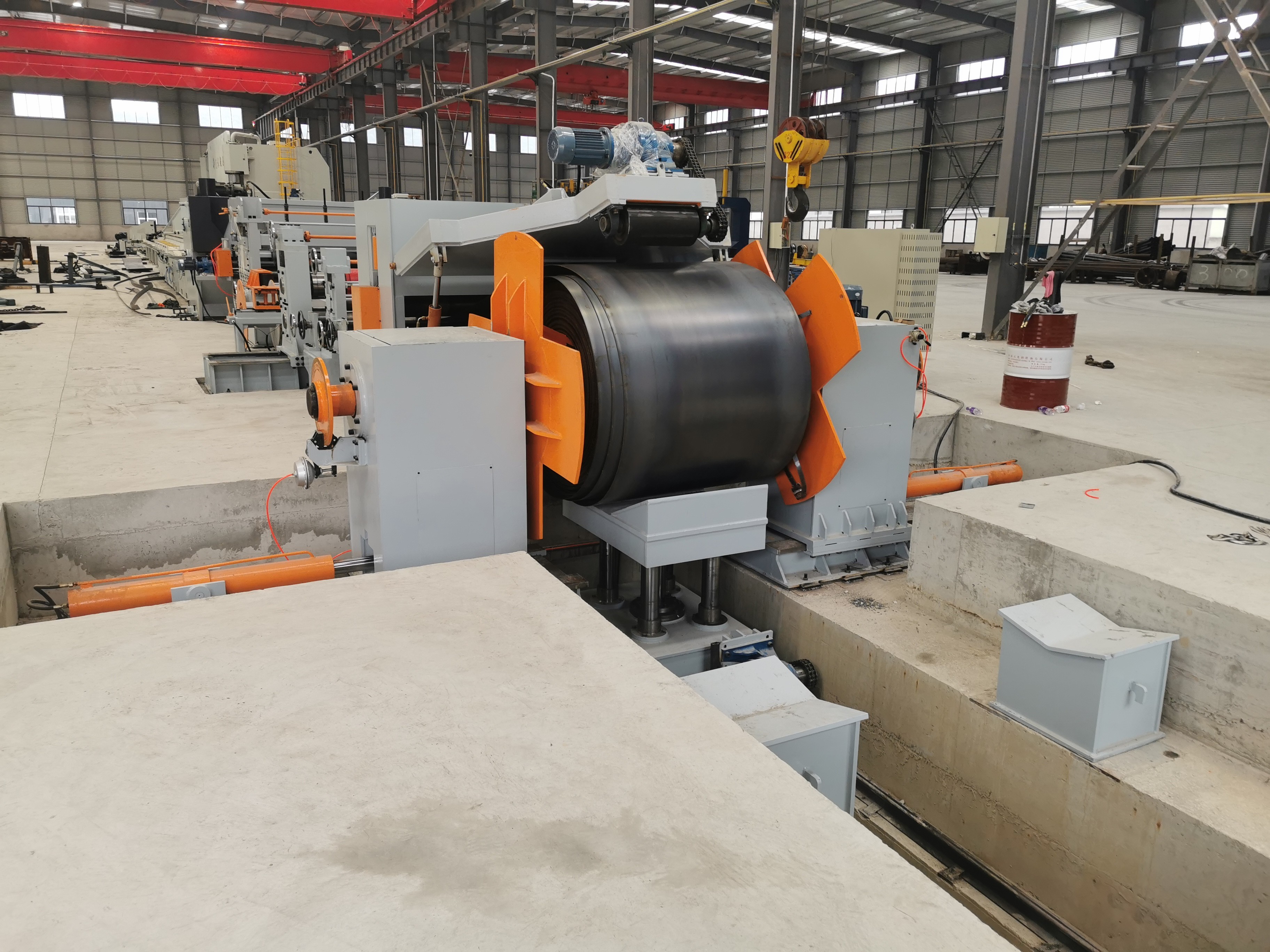

2. Desenrollador tipo paraguas de doble cabezal hidráulico:
Incluye: unidad izquierda y derecha,
con freno que dan la tensión de rotación del eje.
Apertura y cierre: Hidráulico
3. Prensado y guiado hidráulico, dispositivo de cabeza de pala hidráulica, dispositivo de pellizco
Está compuesto por un marco, un dispositivo de guía y prensado hidráulico, un dispositivo de cabeza de pala hidráulica, un rodillo de presión y un sistema de accionamiento del motor, etc.
Está compuesto por un brazo guía y de presión hidráulica, una rueda guía y de presión, una caja de engranajes, un motor, etc.
Este se compone de un dispositivo de contracción de placa de pala hidráulica, placa de expansión, dispositivo hidráulico, etc.
Se compone de corredera, 2 rodillos de arrastre, dispositivo de arrastre hidráulico, marco, etc.
Está compuesto por un motor de CA, una caja de engranajes, un grupo de husillos y conexiones, un soporte de rodamientos, una junta universal, etc.
4. Mesa de trabajo de rodadura media
5. Dispositivo de guía
Se compone de marco de gremio, placa plana móvil, dispositivo de ajuste de guía, rueda inclinada vertical.

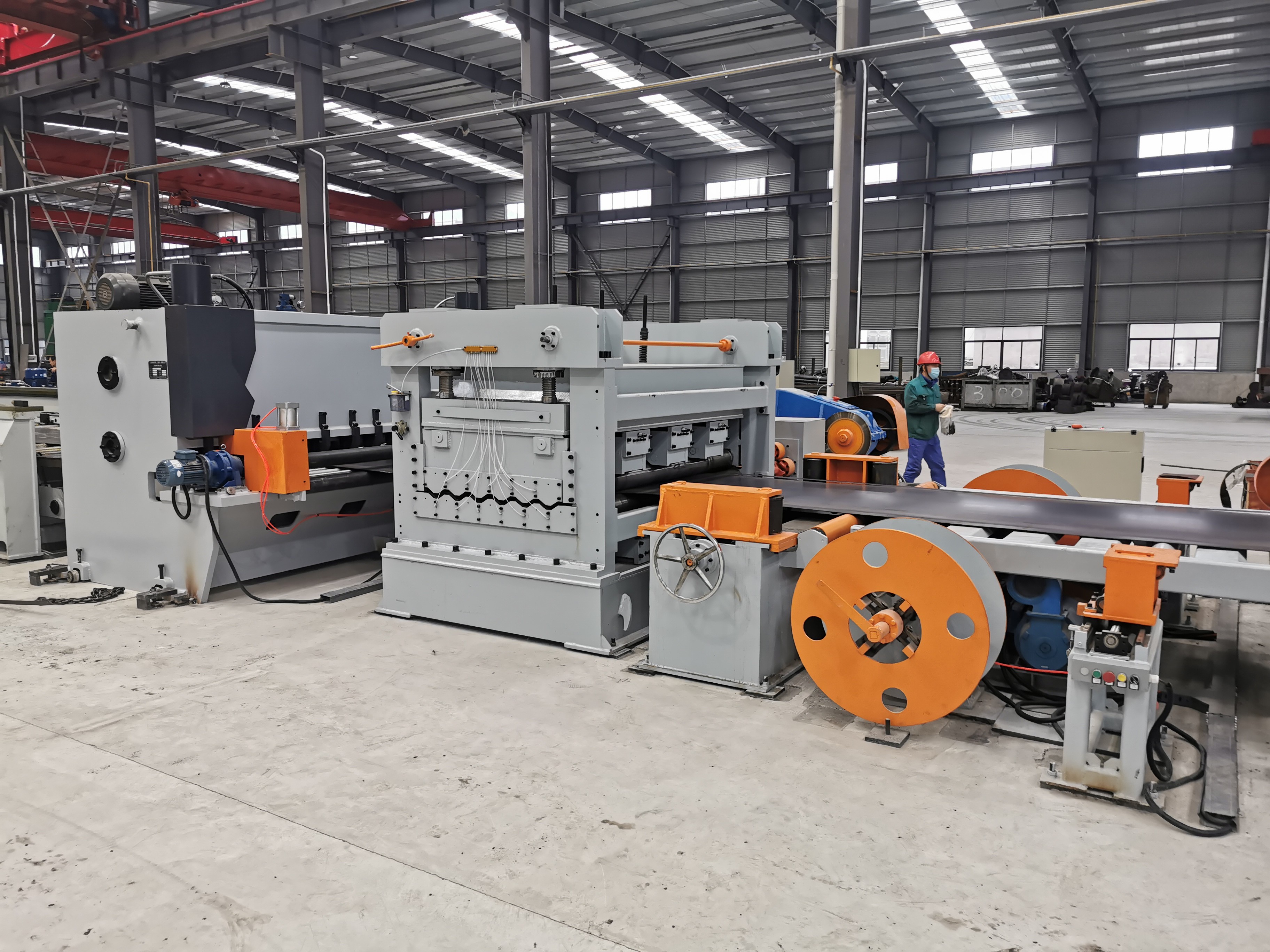

6. Unidad de nivelación: (tipo de cuatro capas)
Este es el equipo central de esta línea que se divide en parte de potencia y parte de host.
La parte de potencia se compone de soporte de potencia, desacelerador, motor de velocidad ajustable de CA, gabinete eléctrico de CA (controlador de motor de frecuencia de CA), acoplamiento, caja de distribución de energía, rueda de correa, correa, junta universal y freno YWZ, etc.
La parte anfitriona se compone de soporte inferior, marco, soporte debajo del eje, soporte del eje deslizante, rodillo de nivelación, marco de soporte superior, soporte de rueda de soporte hacia arriba y hacia abajo, rueda de soporte, dispositivo de elevación y prensado eléctrico, acompañado de 2 piezas de prensado motor, bomba de lubricación manual.
Característica de esta máquina:
Adoptó una caja de distribución de energía, cada rodillo de nivelación está conectado con un acoplamiento cruzado universal, los rodillos de nivelación hacia arriba y hacia abajo están activos, la velocidad lineal es constante, por lo que la fricción entre la superficie del rodillo y la placa disminuirá, lo que podría provocar una nivelación eficiente.
Hay dos juegos de cojinetes de rodillos en ambos lados del eje de nivelación, un juego de cojinetes de empuje planos que se usan para disminuir las fricciones y evitar que el eje se libra, lo que podría aumentar la eficiencia.
Se instalan dos grupos de ruedas de apoyo en la máquina en las que se pueden ajustar hacia arriba y hacia abajo, los lados delantero y trasero.Solía apoyar el rodillo principal y aumentar la dureza del rodillo y la eficiencia de nivelación rápida.El cojinete de la rueda de apoyo está sellado, lo que podría evitar que la escoria de óxido entre en el cojinete.
La máquina adopta engranaje helicoidal y varilla helicoidal, gran torsión al ajustar la desaceleración y presión bipolares, gran potencia de presión, se puede ajustar individualmente y sincrónicamente para levantar y presionar hacia abajo, y establecer un microajuste manual.
El rodillo de nivelación es un enfriamiento por inducción de frecuencia media, un nivel más profundo, lo que podría evitar quemar el rodamiento cuando no hay suficiente aceite y podría prolongar la vida útil de la máquina.
La máquina anfitriona de nivelación adopta un suministro de aceite centralizado que podría funcionar fácilmente.Los componentes principales están vibrando con un vibrador avanzado en la patria que podría demoler el estrés y reducir la flexión.El motor es un motor ajustable de velocidad de corriente continua, acompañado de una placa central Eurotherm que podría reducir el tiempo de elevación y frenado (dos tercios de los tiempos de frenado más cortos que los comunes) y una rápida eficiencia de nivelación.
7. Máquina de corte de tipo giratorio:
Incluyendo: Cizalla de viga oscilante hidráulica Q12Y-6*2000.
La cizalla se puede girar 3 grados para que sea adecuada para el corte de placas de postes de luz.
Después del corte, la placa será un paralelogramo, de esta manera se reduce el desperdicio de material y será fácil para el próximo proceso de fabricación de postes de luz.
8. Mesa de soporte de longitud de poste + plataforma rodante, con dispositivo de automatización:
Hay una plataforma rodante en la parte delantera de la unidad de corte longitudinal de doble borde.Es para controlar el tamaño de la placa recta y rectangular de corte longitudinal.Cambiando la posición del tope en la plataforma rodante para controlar el tamaño de la placa rectangular.
La plataforma rodante con conducción motorizada, puede moverse a la posición correcta en la mesa según la longitud de la placa del poste.
El rodillo de mesa con accionamiento motorizado, cuando el rodillo se sumerge por motor, la placa puede moverse a la unidad de corte y no es necesario empujar la placa manualmente.Cada rodillo con embrague neumático, puede ser accionado por motor y sistema de cadena, también puede mover la placa manualmente para ajustar la placa.
Tanto en la plataforma rodante como en la unidad de corte del borde delantero, hay un dispositivo neumático para que la placa de empuje se detenga y obtenga la dimensión correcta de la placa rectangular.
9. Dispositivo de elevación de placas.
Este dispositivo incluye dos cilindros neumáticos y se puede mover a diferentes ubicaciones según la longitud de la placa.
Cuando la placa llegue al frente de la unidad de corte longitudinal, la placa se detendrá, este dispositivo elevará la placa para que la plataforma rodante pueda sujetar y mover la placa.

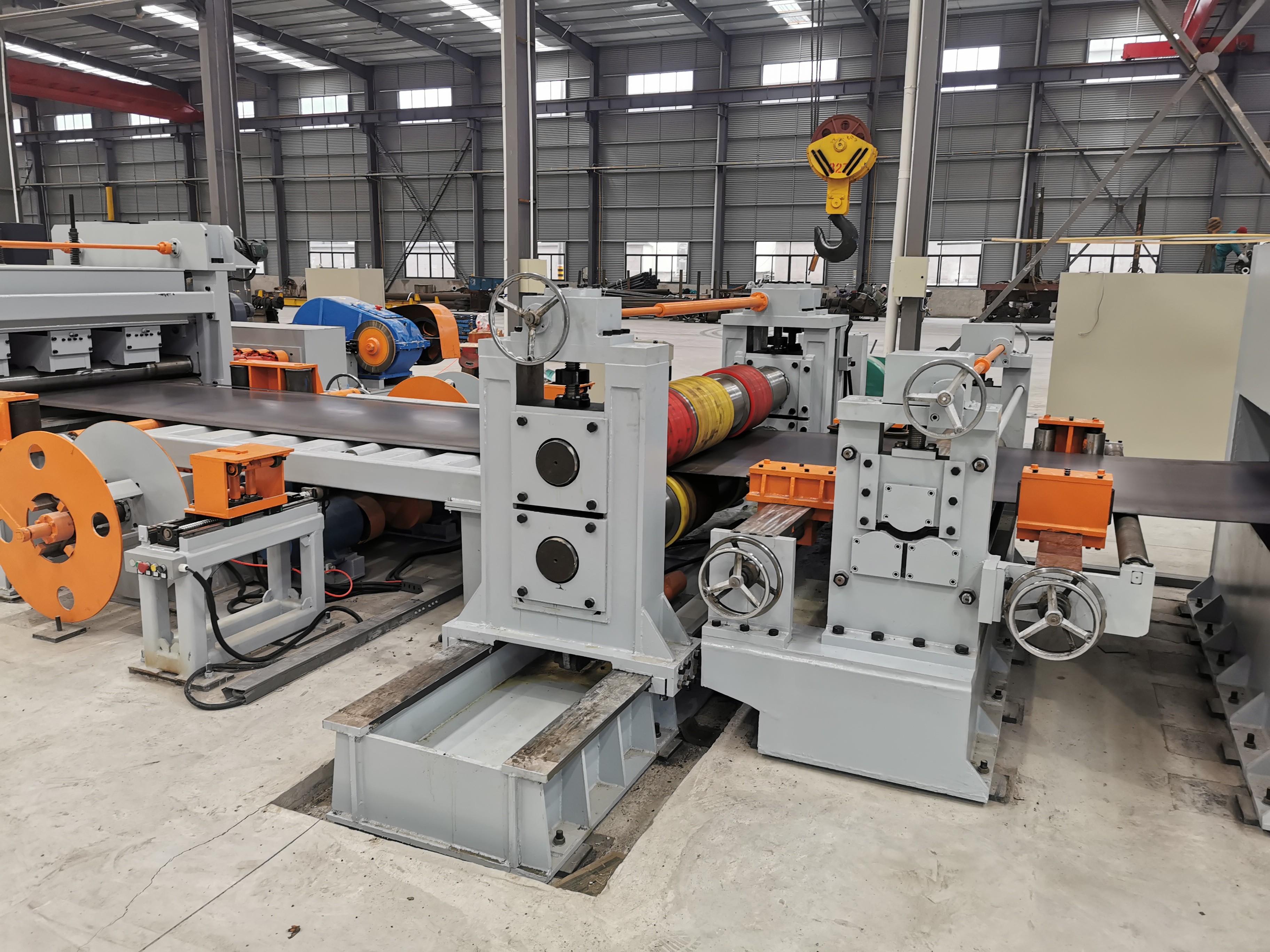

La máquina cortadora longitudinal de doble filo se basa en el principio de corte rodante para cortar la lámina de acero.
Es para cortar el borde raspado de la placa de acero laminado en caliente para obtener el ancho exacto del poste de luz.
Incluye: dos pares de rodillos de presión, motor, caja de cambios, cuatro cuchillas
Dos rodillos tipo tornillo hacia arriba y hacia abajo, con 2 pares de cuchillas de corte longitudinal.
Los rodillos de tipo tornillo son fáciles de ajustar la hoja de corte a cualquier posición para cortar cualquier tamaño de placa.
11. Mesa de soporte de longitud de poste + plataforma rodante, con dispositivo de automatización:
Hay una plataforma rodante en la parte delantera de la unidad de corte longitudinal.Es para controlar el grado de corte cónico.Cambiando la posición del tope en la plataforma rodante para controlar la tasa de corte cónico.
La plataforma rodante con conducción motorizada, puede moverse a la posición correcta en la mesa según la longitud de la placa del poste.Y sujete la placa para obtener la dirección correcta de movimiento de la placa.
El rodillo de mesa con accionamiento motorizado, cuando el rodillo se sumerge por motor, la placa puede moverse a la unidad de corte y no es necesario empujar la placa manualmente.Cada rodillo con embrague neumático, puede ser accionado por motor y sistema de cadena, también puede mover la placa manualmente para ajustar la placa.
Tanto en la plataforma rodante como en la unidad de corte cónico frontal, hay dispositivos neumáticos para que la placa de empuje se detenga y obtenga el ángulo de corte cónico correcto.
12. Dispositivo de elevación de placas.
Este dispositivo incluye dos cilindros neumáticos y se puede mover a diferentes ubicaciones según la longitud de la placa.
Cuando la placa llegue al frente de la unidad de corte longitudinal, la placa se detendrá, este dispositivo elevará la placa para que la plataforma rodante pueda sujetar y mover la placa.
13. Unidad de corte longitudinal cónico
La máquina cortadora cónica se basa en el principio de cizallamiento rodante para cortar la lámina de acero.Y obtenga una placa de trapecio con cierta tasa de conicidad.
Incluye: dos pares de rodillos de presión, motor, caja de engranajes, rodillos de presión superior e inferior, dos cuchillas,
Dos rodillos de tornillo hacia arriba y hacia abajo, con un par de cuchillas de corte longitudinal.
Los rodillos de tipo tornillo son fáciles de ajustar la hoja de corte a cualquier posición para cortar cualquier tamaño de placa.
14. Mesa de soporte tipo bola para placa cónica terminada
15. Sistema automático de descarga y apilado de placas cónicas
Hay dos rodillos de presión neumáticos.El rodillo de presión inferior tiene un accionamiento motorizado, cuando el rodillo se sumerge por motor, la placa cónica puede alejarse mucho de la unidad de corte.Cuando la placa deje de moverse, el rodillo superior se elevará y dará espacio para descargar la placa.
Debajo de la mesa, este es un dispositivo de descarga neumática de 12 unidades.Pueden elevarse desde el centro de la mesa, luego la placa cónica de dos piezas se deslizará hacia el soporte de apilamiento de ambos lados.
16. Sistema eléctrico:
Mesa de control central.
Para el corte longitudinal de doble borde y el corte cónico, también el PLC, el inversor del controlador de CA tienen la característica de una respuesta rápida y una buena actividad, lo que puede controlar de manera efectiva la velocidad de funcionamiento de la plataforma rodante.
17 Sistema hidráulico:
Potencia hidráulica 25L/min
Incluye: estación hidráulica, válvulas, tanque de aceite, junta, tubería blanda, tubería dura, etc.
18. Sistema neumático:
Para carro y embrague de mesa, elevación de placa, dispositivo de descarga de placa, etc.
19．Opción:
Unidad de nivelación adicional después del corte cónico.
Libere el estrés de la placa de acero y facilite el próximo proceso.
(Esta unidad es adecuada para placas de menos de 6 mm de espesor para postes de alumbrado público)
20. Opción: sistema de placa fuera de línea
(Después de cortar la placa a la medida, el sistema puede mover la placa al costado de la máquina).
