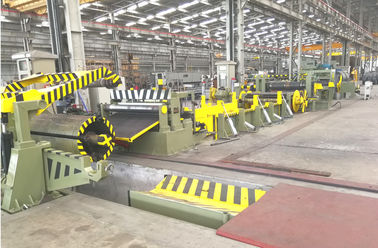

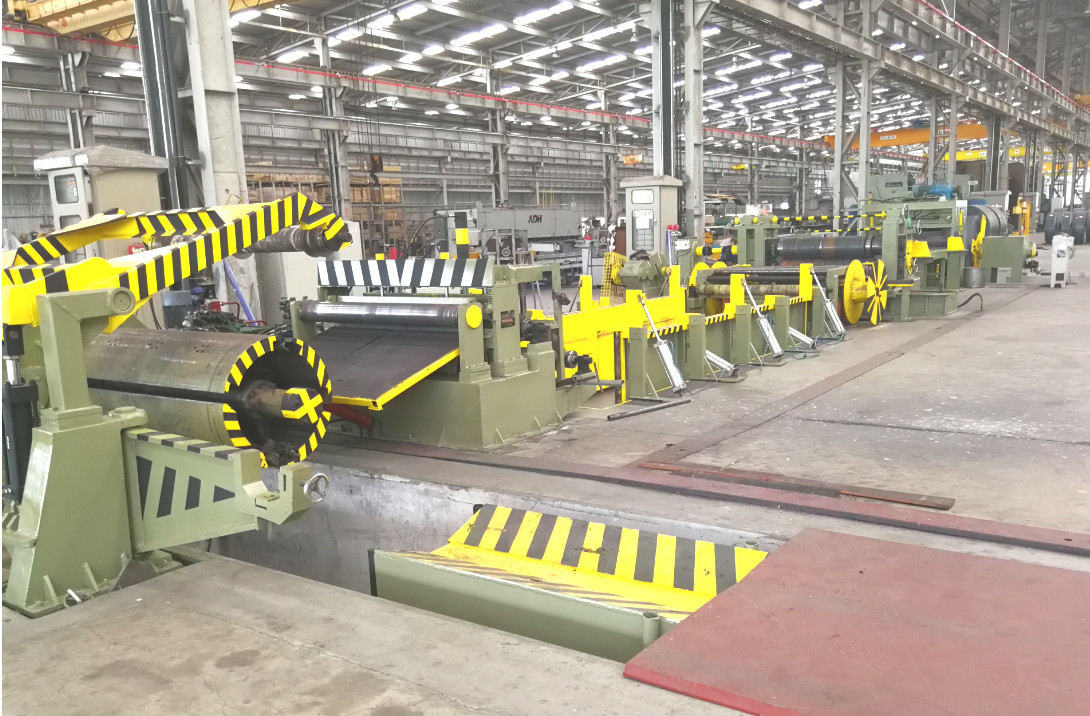

máquina que raja de la bobina de acero de 4.5x1600 ISO9001 1550m m

máquina que raja de la bobina de acero de 4.5x1600 ISO9001, anchura de 800-1550m m de material

Descripción:

Cargamento de acero de la bobina, decoiling la bobina de acero, rajando la placa, y la unidad del retroceso y descarga.

Parámetro técnico:

1. Grueso máximo 4.5m m, acero suave laminado en caliente mínimo de la materia prima del grueso 2.5m m.

2. Anchura del material: 800-1550m m

3. Peso de la bobina de acero: 25 toneladas máximas

4. Diámetro interno de la bobina de acero: 508mm-760m m

5. Diámetro externo de la bobina de acero: Max.1600mm

6. Diámetro del rodillo de pellizco: 190m m

7. Poder del motor del rodillo de sejeción: 2.2kw, modelo de la caja de cambios: BWD13, tarifa: 187

8. Velocidad de trabajo del rodillo de sejeción: 3m/min

9. Cantidad de nivelación áspera del rodillo: 3, encima de uno, parte inferior dos.

10. Diámetro de nivelación áspero del rodillo: 125m m

11. Para rajar productos del final, rajando tolerancia de la anchura: ±0.20mm

12. Para rajar productos del final, Max.weight de la bobina: 15ton

13. Para rajar productos del final, el diámetro interno de la bobina de acero: 760m m

14. Rajar grueso de la unidad: 2.5~4.5m m, C245

15. Especificaciones de colocación del hoyo: 5500×2200mm×2500m m Length×width×depth

16. Rajar el diámetro del eje: 220m m

17. Rajar el material del eje: 40Cr

18. Rajar poder del motor principal de la unidad: 37kw (960RPM), ENGRANAJE BOX650

19. Los detalles de la cuchilla, espaciador, anillo de goma, consideran la lista del accesorio.

20. Rajar el material de la cuchilla: H13K, dureza HRC55-58

21. Poder del motor principal del mecanismo del rebobinado del pedazo: YLJ6.3KG/M

22. Velocidad que rebobina, grueso 4.5m m, 20m/min. grueso máximo 2.5m m, velocidad máxima de la frecuencia de la CA 25m/min ajustable

23. Poder del motor principal de la unidad el rebobinar: 90kw (960rpm), caja de cambios: 850

24. Los detalles de la dimensión, consideran el dibujo atado

Detalle de todo el dispositivo:

1. Carro hidráulico del cargamento de la bobina

Este carro puede llevar la bobina de acero y hacer que se mueve hacia arriba y hacia abajo. El carril de guía de cuatro ruedas que camina, hacia arriba y hacia abajo es acabado por el cilindro hidráulico, el funcionamiento del carro es acabado por el reductor del motor y de la caja de cambios.

2. Decoiler hidráulico

tipo del paraguas de la Doble-cabeza, incluyendo: unidad izquierda y derecha,

Abierto y cercano: Hidráulico

Consiste en la base diseñada guía, el soporte, el mecanismo de los pararrayos, el eje decoiling y el tipo doble-cabeza del paraguas.

El decoiler puede moverse de izquierda a derecha y centralizar simultáneamente.

3.Light tipo prensa-guía hidráulica, cabeza de la pala, abrelatas, pellizcando el mecanismo:

Compuso de base marco-diseñada, del brazo hidráulico de la prensa-guía, del mecanismo hidráulico de la pala-cabeza, del mecanismo hidráulico del abrelatas, del mecanismo de sejeción hidráulico etc.

3,1 mecanismo hidráulico de la prensa-guía: Consiste en el brazo hidráulico de la presionar-guía, la rueda de acero de la presionar-guía, el mecanismo de transmisión de cadena del wheel& del piñón, equipados de la velocidad cicloide del molinillo de viento 5.5Kw que reduce el motor etc.

3,2 mecanismo hidráulico de la pala-cabeza: Consiste en la cáscara de la pala-cabeza, el mecanismo hidráulico hidráulico etc. de la balanza de la pala-cabeza, del lifting& de la pala-cabeza.

3,3 mecanismo hidráulico del abrelatas: Consiste en el pilar de la guía y la manga de la guía, abrelatas hidráulico aprieta y el mecanismo de elevación etc.

3,4 mecanismo de sejeción hidráulico: Consiste en el soporte, base del cursor, 2 rollos de sejeción, rollo superior que el lifting& hidráulico aprieta el mecanismo, piezas del poder, caja de cambios. etc.

4.Tansition mesa de trabajo, longitud de la longitud: 3M

5. Unidad de nivelación áspera

La unidad de nivelación áspera tiene tres rodillos para nivelar la función. Es modo inactivo.

6. Dispositivo de guía antes de rajar

El dispositivo de guía consiste en el trabajar del soporte, carril de guía, mecanismo de centralización del adjusting& del mandril del tornillo, etapa baja de la guía activa, mecanismo vertical del rodillo.

Todo el dispositivo antes de la unidad que raja.

unidad 7.Slitting:

Consiste en la pieza de la unidad central y la partición del poder.

Pieza del poder: Consiste en la zona de influencia, el desacelerador, el motor velocidad-ajustable de la CA, la caja de la distribución del engranaje, el acoplamiento, el embrague, los pedazos de la conexión, la transmisión cruzada universal etc.

Pieza de la unidad central: Consiste en la etapa baja, soporte del fijo-estilo, cursor grande del eje de la cuchilla, eje de la cuchilla dos pedazos, soporte activo, cursor del eje de la herramienta, &exit hidráulico de la entrada del soporte activo cuchilla-que cambia ajustando el mecanismo, elevación eléctrica del eje superior de la herramienta y apretar mechani, el etc. ajustables.

8. Mecanismo del rebobinado del pedazo:

Consiste en el soporte, el eje el rebobinar, llevando la base, 2 discos el rebobinar del cono, el mecanismo de transmisión de la rueda de piñón del chain&, el reductor, el acoplamiento, el motor etc.

9. Mesa de trabajo de colocación del &transition:

Consiste en el soporte, llevando la base, rollerway, placa de apoyo,

Hoyo de colocación Length×width×depth: como parámetro técnico

mesa de trabajo de la transición, con el cilindro hidráulico para alzarse.

Está incluyendo a la izquierda e a la derecha dos porciones.

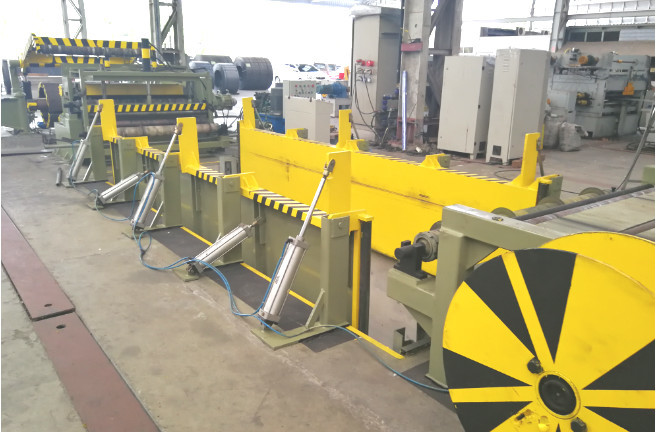

10. Separación previa, mecanismo de la tensión, mecanismo de la separación de la prensa hidráulica, mecanismo placa-favorable:

Consiste en la base, llevando la base, transporte del pre-seperation, humedeciendo el soporte, humedeciendo la placa, humedeciendo la placa que el lifting& hidráulico aprieta el mecanismo, tensión que invierte el soporte, 2 rollos del reflector de la tensión, soporte de la prensa-seperation, eje de la prensa-seperation, prensa-seperation, hidráulica aprieta y levantando el mecanismo, mecanismo placa-favorable hidráulico, mecanismo placa-favorable hidráulico de la balanza del lifting&, equipado de las hojas de la separación, de los arbustos de nylon etc. del espaciador.

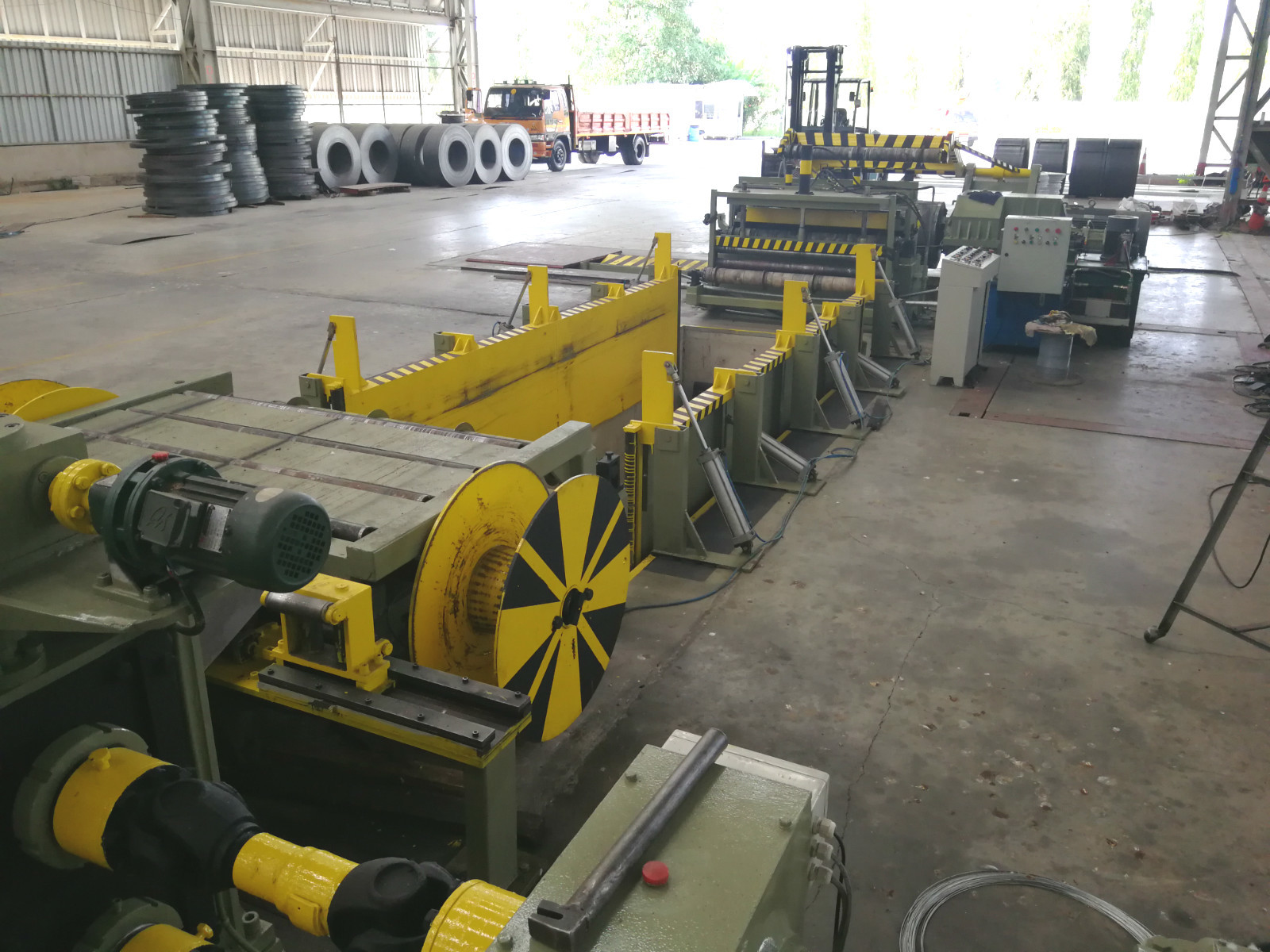

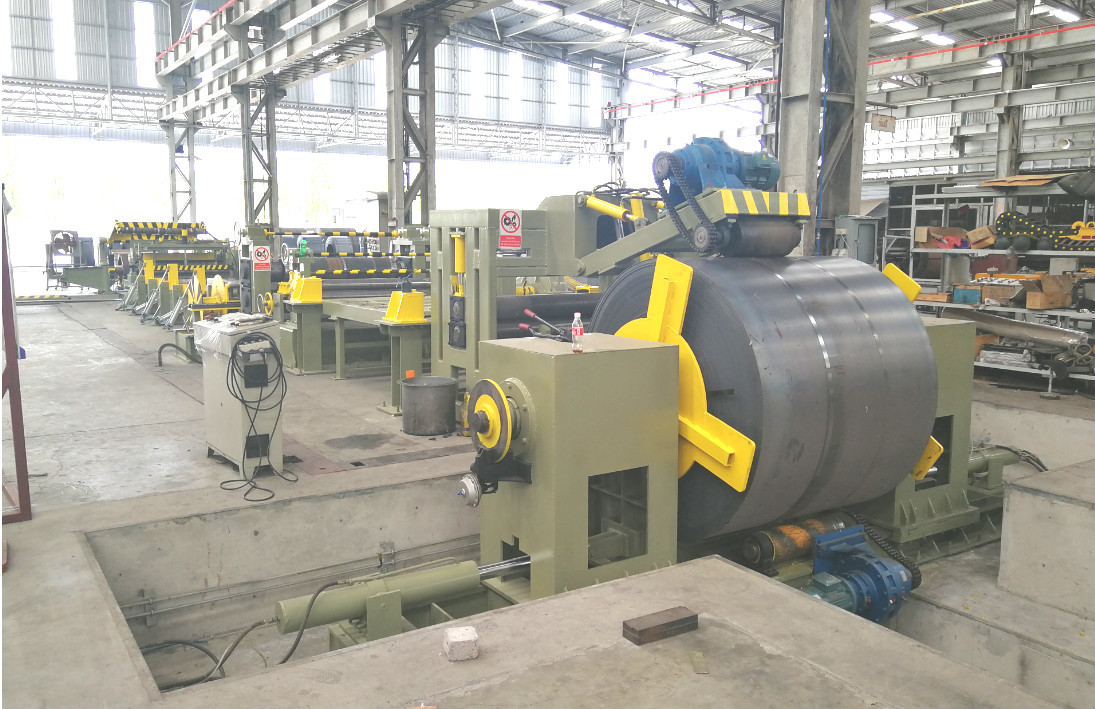

11. Unidad del retroceso:

Consiste en la base, retrocediendo reduciendo la caja de engranaje, el eje del retroceso, la placa del arco, extensión-guardando el disco, el mecanismo de contracción diagonal del expansion& del cursor, la boca hidráulica de las pinzas que acortan el mecanismo, el mecanismo &rotatary del cilindro del aceite de la extensión, el mecanismo de los pararrayos, el acoplamiento, el brazo de apoyo activo hidráulico, la base de apoyo, equipados del motor velocidad-ajustable etc. de la CA.

12. Carro de descarga hidráulico:

Este carro puede llevar la separar-bobina, movimiento hidráulico y la elevación, el funcionamiento del carro es conducida por la guía de tracción a las cuatro ruedas del motor que la pista mueve hacia fuera la línea y la salida.

13. Sistema eléctrico:

Tabla de control central.

Consiste en el gabinete, el gabinete de funcionamiento del control eléctrico principal, el gabinete de funcionamiento auxiliar y otras eléctricas. Rajando y motor del retroceso.

La protección de la seguridad del sistema del equipo, el botón del corte de energía del stop& de la emergencia, la lámpara etc. de la exhibición del máquina-alto.

Sistema hydráulico 14:

Energía hydráulica 25L/min

Incluyendo: estación hidráulica, válvulas, el tanque de aceite, tubo común, suave, tubo duro y así sucesivamente.

Rajando la cuchilla, espaciador, placa del espacio, barril del espaciador, lista del anillo de goma (no con la máquina, necesite el coste adicional)

Uso:

Esta línea está para la bobina de acero que desenrolla, el rajar de la placa y el proceso que raja de acero de la bobina.
