Rollo de la barandilla de las ondas 3.0m m del acero dos que forma la máquina

Rollo de la barandilla de las ondas 3.0m m del acero dos que forma la máquina

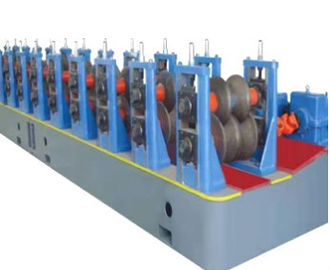

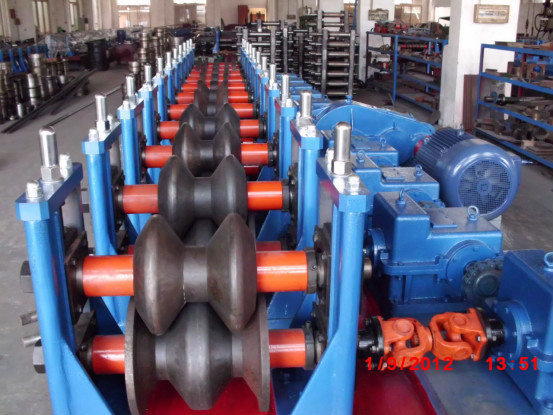

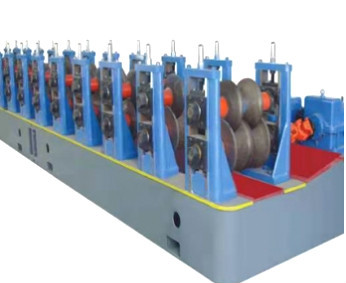

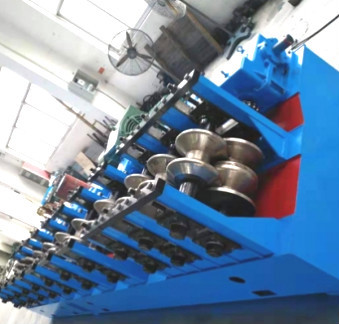

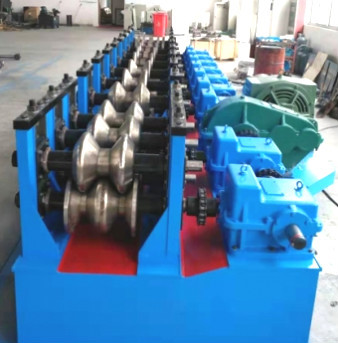

Steel Two Waves 3.0mm Guardrail Roll Forming Machine
Rollo de la barandilla de las ondas 3.0m m del acero dos que forma la máquina Rollo de la barandilla de las ondas 3.0m m del acero dos que forma la máquina Rollo de la barandilla de las ondas 3.0m m del acero dos que forma la máquina Rollo de la barandilla de las ondas 3.0m m del acero dos que forma la máquina Rollo de la barandilla de las ondas 3.0m m del acero dos que forma la máquina

Ampliación de imagen :  Rollo de la barandilla de las ondas 3.0m m del acero dos que forma la máquina

Datos del producto:
Lugar de origen: Wuxi, China
Nombre de la marca: CMC
Número de modelo: 31085
Pago y Envío Términos:
Cantidad de orden mínima: 1 sistema
Precio: According to the machine requirements
Detalles de empaquetado: Desnudo
Tiempo de entrega: Según los requisitos
Condiciones de pago: L/C, D/A, D/P, T/T
Capacidad de la fuente: Según la situación real

Rollo de la barandilla de las ondas 3.0m m del acero dos que forma la máquina

descripción
Lugar del origen:: Wuxi, China Voltaje: 380V 50Hz 3Phases
Marca:: CMC Nombre de producto:: Rodillo de la barandilla de dos ondas que forma la máquina
Tipo de la teja:: Acero Saliente-inspección video:: Proporcionado
Alta luz:

rollo de la barandilla de 476m m que forma la máquina

,

rollo de la barandilla 20.7KW que forma la máquina





Parámetros de la máquina de I.Basic

  1. Propiedades mecánicas y especificaciones de materias primas

           Material: Hoja galvanizada Q345B

           Grueso: 2.5~3.0m m

           Anchura: 450-476m m

           Peso: 65KG

           Especificaciones de productos

           Producto: dibujo del subproducto

           Anchura del producto: ± 5m m de 310m m

           Altura del producto: ± 5m m de 81m m

           Especificaciones de producto

           Formación de método: Formación Cold roll

           Velocidad de la producción: ≤10m/minuto

           Dirección de alimentación: alimentación izquierda

           Voltaje principal: 380V, 50Hz

           Poder total de la unidad: sobre 20.7KW

           Transporte del eje impulsor: 6026

           Elevación de Turbo: SWL10-3/23-FU3

           Motor de la impulsión principal: YVP180M-4-15

           Reductor: ZQ500-48.57

           Material del tablón: A3

           Material del eje: 40

           Material del molde: Gcr15



II.Overview de la estructura del equipo

El marco de equipo es procesado por la placa de acero A3, después del tratamiento de envejecimiento, de la estructura de 3 rodillos, de 1 superior y de 2 más bajos, el rodillo más bajo adopta una estructura fija, el rodillo superior adopta el ajuste del movimiento del resbalador, y 3 sistemas de impulsión de la caja de la turbina son conducidos por el motor para ajustar el superior y más bajo la caja de la turbina es conectada por una biela para asegurar la sincronización de 3 sistemas de cajas, y las 3 placas de pared independientes son conectadas por un eje para asegurar el paralelismo de la máquina entera. El diámetro del eje de rodillo es 110m m. Hay dos sistemas de moldes en los left and right, uno para el arco interno y uno para el arco externo, y un sistema del motor principal 15KW. Es conducido por un reductor ZQ500, que conduce los ejes más bajos izquierdos y derechos a través de los engranajes. El módulo del engranaje es 10m, uno para cada uno izquierdo y derecho. El producto se procesa a través de la consola de la operación.



Lista de control de la configuración de III.Equipment



No



Nombre de parte



Cantidad

1



Formación del molde



Un sistema de moldes en cada lado

2



motor impulsor 15KW



1Set

3



Formación del eje del molde



3Sets

4



Elevación de Turbo



3Sets

5



Motor impulsor de elevación



1Set

6



Reductor ZQ500



1Set

7



Consola eléctrica



1Set

8



Perno de ancla del equipo



1Set







Servicio de IV.Our

· La muestra está disponible y libre.

·

· Haremos la entrega de las mercancías 15-30 días después de que consiguen el depósito.

·

· Todas nuestras mercancías están con el mejor precio y el precio razonable.

·

· Podemos hacer entrega por el mar, por el aire o expresarla.







Diagrama de la estructura del equipo de la máquina de V.Bending:

图片 2
