HM1200/12000 cerró la soldadora para Highmast poste, monopolar, 5G comunicación poste

HM1200/12000 cerró la soldadora para Highmast poste, monopolar, 5G comunicación poste
HM1200/12000 cerró la soldadora para Highmast poste, monopolar, 5G comunicación poste HM1200/12000 cerró la soldadora para Highmast poste, monopolar, 5G comunicación poste HM1200/12000 cerró la soldadora para Highmast poste, monopolar, 5G comunicación poste

Ampliación de imagen :  HM1200/12000 cerró la soldadora para Highmast poste, monopolar, 5G comunicación poste

Datos del producto:
Lugar de origen: WUXI, CHINA
Nombre de la marca: CMC
Número de modelo: 1200/12000
Pago y Envío Términos:
Cantidad de orden mínima: 1 set
Precio: as per negotiation, USD,EURO,RMB are acceptable
Detalles de empaquetado: desmontaje, desnudo, conveniente para el envío del envase
Tiempo de entrega: 60~90days
Condiciones de pago: T/T, L/C
Capacidad de la fuente: según la cantidad de la máquina

HM1200/12000 cerró la soldadora para Highmast poste, monopolar, 5G comunicación poste

descripción

EL CNC POSTE CERRÓ LA SOLDADORA,

Modelo: HM1200/12000



Diseñado para el polo del highmast, monopolar, polo de la comunicación 5G



Gama del diámetro: 300~1200m m, grueso: 5~14m m, longitud: 12000m m

El solo alambre del solo arco estándar sumergió la máquina de la soldadura al arco

opcional: soldadora doble del alambre del arco doble (para el grueso grande)

Alcance del uso: conveniente para la soldadura cerrada automática longitudinal de la longitud del polo grande de la talla media, como 5G el polo, monopolar, polo del highmast

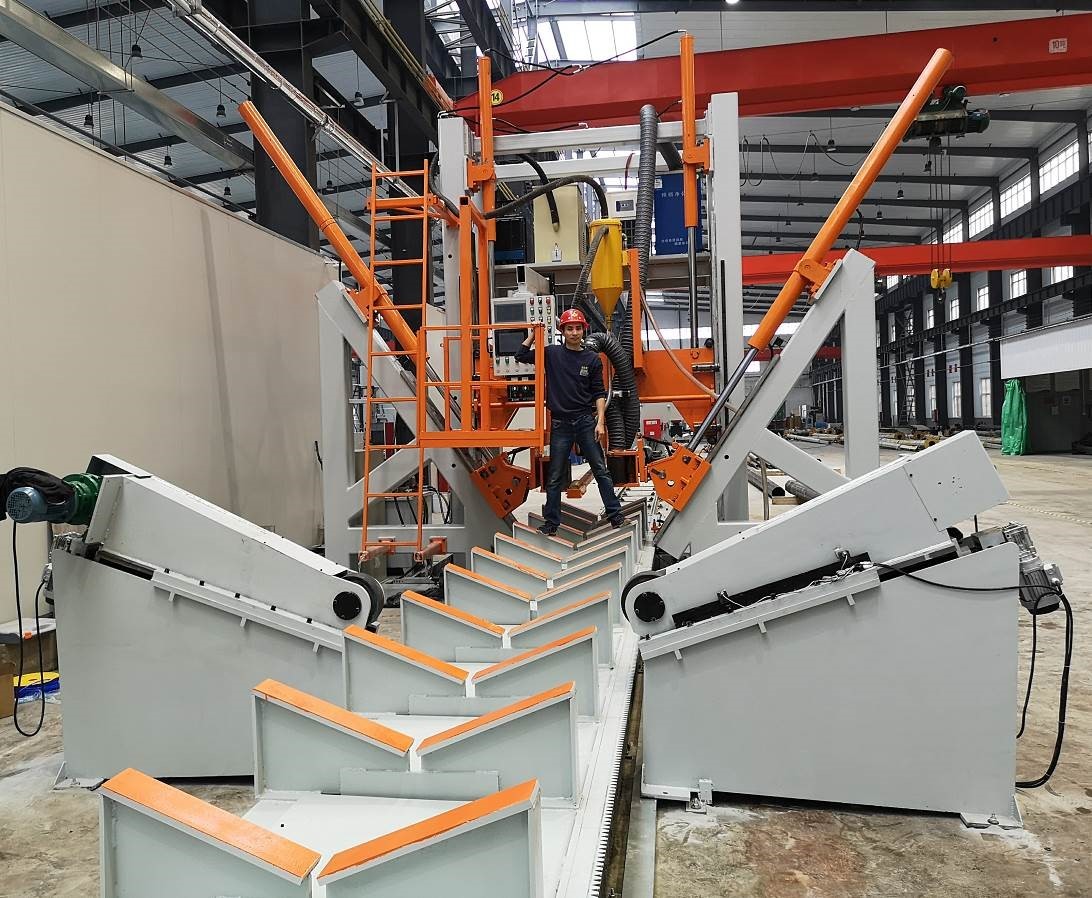

MÁQUINA del CNC POSTE SHUT-WELDING, es conveniente para el tipo de una cáscara o de dos cáscaras poligonal y el polo de la forma cónica del círculo (polo cónico). es línea de soldadura automática, el tipo estructura del pórtico es fijo y con el sistema de soldadura, completamente el carro de forma de V de la longitud del polo (mesa de trabajo) con el motor servo para la mudanza ajustable de la velocidad, el cilindro hidráulico para empujar la rueda de fijación con abrazadera para cerrar el polo y para hacer la soldadura al mismo tiempo.

Para el polo de dos costuras, cuando primero la soldadura continua acabó, el rodillo inferior subirá y girará el polo a otra posición de la costura para comenzar la segunda soldadura continua.





Características propietarias:

  1. El ajuste automático del CNC, sistema del CNC, con el cambio del diámetro del polo, ajusta automáticamente la presión, ajusta automáticamente la posición del pie del presser, automáticamente partido la velocidad de alimentación y la posición, mantiene la costura de soldadura siempre el estado cerrado, para asegurar la soldadura lisa.
  1. El sistema de control especial del CNC hace el lado izquierdo y derecho del funcionamiento de la sincronización del pie es muy bueno
  2. En base de la calificación del proceso anterior, después de soldar con autógena, no hay torsión de la soldadura del polo, y no hay necesidad de personales de alzaprimar y de torcer la barra en la parte posterior de la máquina para centrar la soldadura.
  3. . El polo está en la mesa de trabajo de forma de V, y su movimiento es servo controlado para asegurar la estabilidad de la soldadura de cabeza y de la cola. La soldadura de pies a cabeza reduce grandemente la longitud de la cola que no se suelda con autógena.
  4. El número de afianzar el rodillo con abrazadera es 3 sistemas, la ventaja es reducir la presión del rodillo a la superficie del polo, y reduce el rasguño en la superficie. Es conveniente para la producción de polo octagonal, de polo poligonal y de polo cónico. Puede ser diámetro o cónico igual.
  5. La mesa de trabajo de forma de V (carro) con la función trasera de vuelta rápida motorizada, y él reduce la intensidad de trabajo de operadores.
  6. Función de la soldadura al arco sumergida
  7. Con el dispositivo de guía trasero del polo, puede ser ajustado adaptante. En la operación práctica, la posición de la costura de soldadura se ajusta raramente, que reduce la intensidad de trabajo de operadores.
  8. A través de la cámara instalada en la cabeza de la máquina, la costura de soldadura se refleja en la pantalla del panel de control principal, haciendo el seguimiento de la costura de soldadura simple y fácil, y la reducción de la intensidad de trabajo del operador para supervisar de la soldadura.
  9. La presión del aceite uno mismo-desarrollada y sistema del CNC, haciendo el polo soldado con autógena redonda y la deformación pequeña.
  10. Para el polo de dos costuras, cuando primero la soldadura continua acabó, el rodillo inferior subirá y girará el polo a otra posición de la costura para comenzar la segunda soldadura continua
  11. carga y descarga en la posición delantera

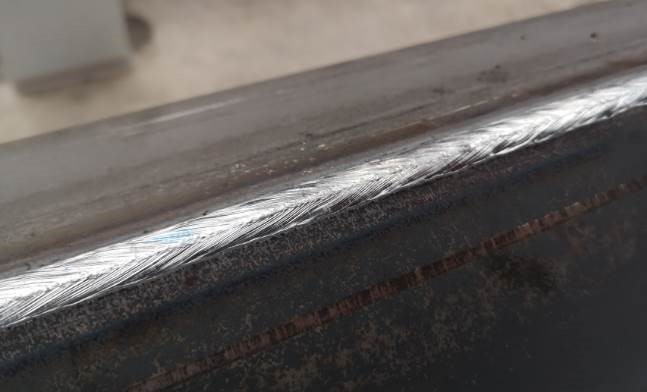

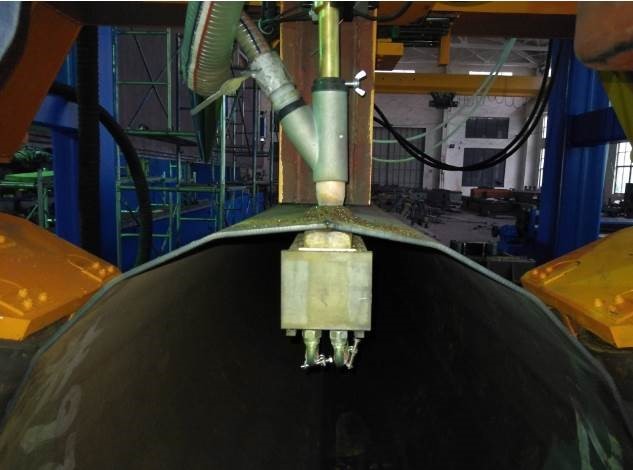

  12. Los bloques de cobre internos, que mejora grandemente el índice de penetración, que puede alcanzar más el de 85%. El bloque de cobre contiene el agua de enfriamiento
  13. Operador: 1 persona.
  14. Artículos opcionales: para el grueso de la placa mayor de 12m m, adoptan el arco doble y la soldadura al arco sumergida doble del alambre (o eléctrico y trifilar dobles), DC + CA, soldadura de DC adopta la tensión de gran intensidad y baja, el arco de DC obtiene la penetración grande, la CA adopta el voltaje de arco actual y alto relativamente pequeño, anchura de la fusión de los aumentos, y obtiene la formación hermosa de la soldadura. Doble la velocidad de soldadura, mejore el funcionamiento de la soldadura y reducir el consumo de energía.
  15. Artículo opcional: sistema de datos conectado de la producción

Función 1: puede proporcionar datos de la producción al personal de dirección de la producción: poder a tiempo, tiempo de soldadura, tiempo no de soldadura, cantidad de la producción, etc

Función 2: actualización oportuna el software para obtener el mejores y últimos software y datos de la experiencia, que pueden ayudar a clientes en diagnosis de falta remota y el ajuste remoto del parámetro. Es conveniente que los clientes reanuden rápidamente la producción.



La máquina consiste en las piezas siguientes:

  1. V-tipo conducido servo mesa de trabajo (carro)
  2. Carriles delanteros y traseros para la tabla de V
  3. Marco principal del pórtico
  4. Sistema de impulsión para el V-tipo mesa de trabajo
  5. Unidad de fijación con abrazadera hidráulica (fijación incluyendo de los rodillos con abrazadera)
  6. Sistema de la soldadura al arco sumergida, con el sistema de alimentación del alambre
  7. Sistema de la recuperación del flujo
  8. Barra de cobre interna con el sistema de la refrigeración por agua
  9. plataforma de funcionamiento
  10. Rodillo de la rotación de poste, 2 pares
  11. Sistema hydráulico
  12. Sistema de control



Parámetro técnico
1 Diámetro del polo 300-1200m m
2 Longitud de la mesa de trabajo 12000 milímetros
3 Grueso del polo 5~14m m, Q235, Q345
4 Fijación de cantidad de los pies con abrazadera 3 unidades. 套 3
5 Poder del motor de la bomba de aceite 4+4 KILOVATIOS
6 Poder del motor servo para el V-tipo mesa de trabajo (carro) -

7KW.

Velocidad ajustable, servo de la CA

7 Movimiento acuciante vertical 1000m m
8 Altura de funcionamiento La distancia del ángulo inferior del polo de la tierra: 700
9



Soldadora

Soldadura al arco sumergida

Configuración estándar: Solo alambre del solo arco,

Opcional: máquina trifilar eléctrica doble de la soldadura al arco sumergida

Modelo 1250 de la fuente de alimentación de la soldadura al arco sumergida de DC

Energía entrada AC380V, trifásica, 50Hz

Capacidad clasificada 80KVA de la entrada

Corriente de salida dc250a ~ dc1250a

Duración el 80% de la carga clasificada

Fuente de alimentación de la soldadura al arco sumergida de la CA 1000A modelo

Capacidad clasificada de la entrada: 125kva

Energía entrada AC380V, monofásico, 50Hz

Gama de la salida del voltaje: 30 ~ 44V

Corriente de salida ac250a ~ ac1250a, duración el 60% de la carga clasificada

Marca trifilar eléctrica doble del soldador: Kaiyuan

10 Diámetro de alambre de soldadura

2.5~5m m

El diámetro de alambre de soldadura está conforme al grueso del poder doble trifilar: solo alambre: 4,0, alambre doble: 2x1.6

11 Velocidad de soldadura

0.3~1.5m/min

0,3 ~ ajustable stepless 1.5m/min

Nota: diverso grueso, diversa velocidad)

12 Dirección de soldadura Soldadura de la cabeza de biela al pequeño extremo
13 Índice de penetración de soldadura 80~ el 90%
14 Componentes eléctricos Schneider (marca francesa)
15 Sistema PLC del CNC Siemens (marca de Alemania)
16 Marca de motor principal de la pompa hydráulica WNM
17 V-tipo motor de la mesa de trabajo (carro) MOTOR SERVO, Siemens (marca de Alemania)
18 Marca de la soldadora como punto 9
19 Peso 22 toneladas
20 Dimensiones

31000x5500x5100 milímetro

(LXWXH)
